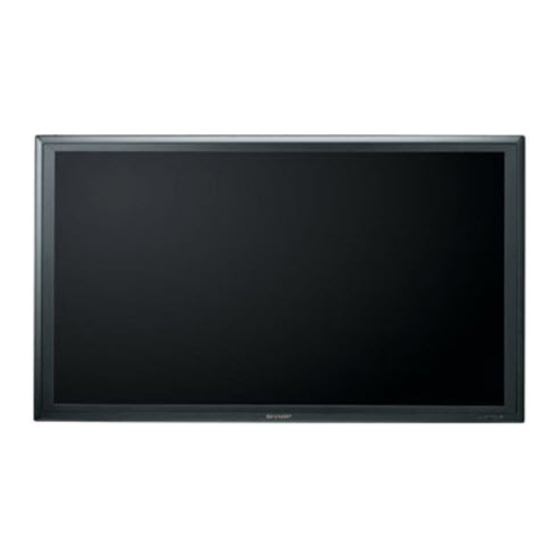

Page 1 PN-525E LCD MONITOR LCD FARBMONITOR MONITEUR LCD ЖК МОНИТОР 液晶显示器 OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D’EMPLOI РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 使用说明书 ENGLISH ..E1 DEUTSCH ..D1 FRANÇAIS ..F1 РУССКИЙ ..Р1 汉语 ....C1...
Page 2 Authorised representative responsible for the European Union Community Market Autorisierter Repräsentant in der Europäischen Union Représentant autorisé pour le marché de la communauté européenne SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg...
Page 3: Important Information
PN-525E LCD MONITOR ENGLISH IMPORTANT INFORMATION FOR CUSTOMERS IN U.K. IMPORTANT The wires in this mains lead are coloured in accordance with the following code: GREEN-AND-YELLOW : Earth BLUE : Neutral BROWN : Live As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: •...
Page 4 If the product is used for business purposes and you want to discard it: Please contact your SHARP dealer who will inform you about the take-back of the product. You might be charged for the costs arising from take-back and recycling. Small products (and small amounts) might be taken back by your local collection facilities.
Page 5: Dear Sharp Customer
DEAR SHARP CUSTOMER Thank you for your purchase of a SHARP LCD product. To ensure safety and many years of trouble-free operation of your product, please read the Safety Precautions carefully before using this product. SAFETY PRECAUTIONS Electricity is used to perform many useful functions, but it can also cause personal injuries and property damage if improperly handled.
Page 6 SAFETY PRECAUTIONS (Continued) 15. Replacement parts — In case the product needs replacement parts, make sure that the service person uses replacement parts speciﬁed by the manufacturer, or those with the same characteristics and performance as the original parts. Use of unauthorised parts can result in ﬁre, electric shock and/or other danger.
Page 7: Tips And Safety Instructions
- Never rub or tap the monitor with hard objects. - Unplug the power cord if it is not used for a long time. - Please understand that SHARP CORPORATION bears no - Do not attempt to repair the power cord if it is broken responsibility for errors made during use by the customer or or malfunctioning.
Page 8: Table Des Matières
Contents Introduction Basic Operation IMPORTANT INFORMATION ..........1 Turning Power On/Off ............14 DEAR SHARP CUSTOMER ..........3 Turning on the main power ........14 SAFETY PRECAUTIONS ..........3 Turning power on/off ..........14 TIPS AND SAFETY INSTRUCTIONS .......5 Disabling power on/off operations ......14 Supplied Accessories ............7 Basic Operation .............15...
Page 9: Supplied Accessories
2 clamp: 1 INPUT * Sharp Corporation holds authorship rights to the Utility Disk programme. Do not reproduce it without permission. * For environmental protection! Do not dispose of batteries in household waste. Follow the disposal instructions for your area.
Page 10: Rear View
Part Names Rear view 1. Main power switch (See page 14.) 2. AC input terminal (See page 12.) 3. PC/AV output terminal (DVI-D) (See page 11.) 4. PC1 input terminal (DVI-D) (See page 10.) AV1 input terminal (DVI-D) (See page 10.) 5.
Page 11: How To Install The Monitor
• Mounting the monitor on the wall requires special expertise bracket designed or designated for mounting the monitor. and the work must be performed by an authorised SHARP • This monitor is designed to be installed on a concrete wall/ dealer.
Page 12: Connecting Peripheral Equipment
Connecting Peripheral Equipment Connection with AV equipment Caution • Be sure to turn off the main power switch and disconnect the plug from the power outlet before connecting/ AV1 input terminal disconnecting cables. Also, read the manual of the equipment to be connected. •...
Page 13: Other Terminals
Connecting Peripheral Equipment Other terminals Connecting multiple monitors PC/AV audio output terminals You can connect multiple monitors (up to 5 monitors) in a • Audio from the equipment connected to the AV audio input daisy chain by using the PC1/AV1 input terminals and PC/AV terminals or PC audio input terminal is output.
Page 14: Connecting The Power Cord
Connecting the Power Cord Caution • Do not use a power cord other than the one supplied with the monitor. 1. Turn off the main power switch. 2. Plug the power cord (supplied) into the AC input terminal. 3. Plug the power cord (supplied) into the AC power outlet. Main power switch For power outlet...
Page 15: Binding Cables
Binding Cables Attaching the cable clamp Cable clamp The cables connected to the terminals on the back of the positions monitor can be neatly bundled using the supplied cable clamps as shown in the illustration. Insert the cable Caution clamp into a hole. Cable clamp (any hole available) attachment...
Page 16: Turning Power On/Off
Turning Power On/Off Caution TIPS • Turn on the monitor ﬁrst before turning on the PC or • If the monitor is in the input signal standby mode and you playback device. press the POWER button on the remote control unit, the monitor enters standby mode.
Page 17: Basic Operation
VOLUME ID No. mode, and press to enter. MODEL PN-525E * You can select the input terminal by pressing the input switch of the monitor. Input mode Video Audio 1 0 2 4 x 7 6 8 V: 60 Hz H: 48.4 kHz...
Page 18 Basic Operation Switching the screen size Even when the screen size is changed, the display may remain the same depending on the input signal. WIDE PC input Displays image so it ﬁlls the entire screen. AV input An image with a 4:3 aspect ratio is stretched to ﬁll the entire screen. ZOOM 1 PC input An image with a 4:3 aspect ratio is enlarged to ﬁll the entire screen...
Page 19: Menu Items
Menu Items Displaying the menu screen Menu screen display Video and audio adjustment and settings of various functions are enabled. This section describes how to use the menu SCREEN PICTURE PC2 ANALOG items. See pages 18 to 20 for details of each menu items. PICTURE AUTO Example of operation...
Page 20: Menu Item Details
Menu Items Menu item details COLOR MODE Changes the colour mode on the screen. The colour mode The menu will differ depending on the input mode. on the screen can also be changed using a remote control unit. (See page 15.) SCREEN (PC2/PC3) * sRGB is PC input only.
Page 21 Menu Items SETUP OPTION OSD H-POSITION DATE/TIME SETTING Adjusts the horizontal display position of menu screen. Set the date and time. Press to select the date and time, and press to change the numerical OSD V-POSITION values. Adjusts the vertical display position of menu screen. Set the date in “Year/Month/Day”...
Page 22 Menu Items ENLARGE (PC input) TIPS • When WHITE BALANCE is set to THRU, BLACK LEVEL, ENLARGE MODE CONTRAST and GAMMA cannot be set. Sets the number of screen splits used for the enlargement. • If COLOR MODE is set to sRGB or VIVID, the following (See page 21.) items cannot be set.
Page 23 Menu Items Enlarge SCHEDULE You can align 4, 9, 16, or 25 monitors and integrate them into You can set the time to switch the monitor on and off. a single large screen to display. Set this function with “SCHEDULE” in the OPTION menu. (See Enlarged views of separated images are displayed in each page 19.) monitor.
Page 24: Adjustments For Pc Screen Display
Menu Items Adjustments for PC screen display Caution • Do not switch off the main power after setting the Automatic adjustment SCHEDULE. • Specify the correct date and time. (See pages 14 and 19.) When you use the PC2 input terminal or PC3 input terminals SCHEDULE does not function unless the date and time are to display a PC screen for the ﬁrst time, or when you change speciﬁed.
Page 25: Initialisation (Reset)/Functional Restriction Setting
Initialisation (Reset)/Functional Restriction Setting You can return the settings to their factory-preset values and restrict operations. SIZE 1. After pressing for about 5 seconds, press , and in that order. FUNCTION ALL RESET ADJUSTMENT LOCK OSD DISPLAY RS-232C UNLOCKED END … [MENU] 2.
Page 26: Controlling The Monitor With A Pc
Controlling the Monitor with a PC Communication conditions You can control this monitor from a PC via RS-232C (COM port) on the PC. You can also connect multiple monitors via a daisy chain by Set the RS-232C communication settings on the PC to match using a PC.
Page 27 Controlling the Monitor with a PC Response code format Communication interval When a command has been executed correctly • After OK or ERR is returned, you must send the following commands. Return code To set a timeout for the command response, specify 10 , 0A seconds or longer.
Page 28 Controlling the Monitor with a PC Commands for ID control IDLK ..The parameter of this command sets the ID number of the monitor. The monitor is subject to all The command examples shown on this page assume the subsequent commands. following connection and ID number set up.
Page 29 Controlling the Monitor with a PC Repeater control This system has a function to allow setting of multiple monitors connected in a daisy chain using a single command. This function is called repeater control. You can use Repeater control function without assigning ID numbers. [Example] Set 1 Set 2...
Page 30: Rs-232C Command Table
Controlling the Monitor with a PC RS-232C command table How to read the command table Command: Command ﬁeld (See page 24.) Direction: W When the “Parameter” is set in the parameter ﬁeld (see page 24), the command functions as described under “Control/Response Contents”.
Page 31 Controlling the Monitor with a PC PICTURE menu Function Command Direction Parameter Reply Control/Response contents AUTO AGIN When the input mode is PC2, PC3. CONTRAST CONT 0-60 0-60 0-127 on PC2/PC3. BLACK LEVEL BLVL 0-60 0-60 0-127 on PC2/PC3. TINT TINT 0-60 0-60 When the input mode is AV.
Page 32 Controlling the Monitor with a PC OPTION menu Function Command Direction Parameter Reply Control/Response contents DATE/TIME SETTING DATE AABBCCDDEE AABBCCDDEE AA: Year, BB: Month, CC: Day, DD: Time, EE: Minute SCHEDULE SC01- ABCDEFFGGH ABCDEFFGGH Schedule of a speciﬁed number SC08 A: Schedule 0 = Not effective, 1 = Effective B: Power...
Page 33 Controlling the Monitor with a PC Initialisation/Functional Restriction Setting (FUNCTION) menu Function Command Direction Parameter Reply Control/Response contents ALL RESET RSET ADJUSTMENT LOCK ALCK 0-2 0: OFF OSD DISPLAY LOSD 0-1 0: ON, 1: OFF OFLD 0-1 0: ON, 1: OFF Others Function Command...
Page 34: Troubleshooting
Remove dust if possible. power to all the monitors connected in a daisy chain and Ask Sharp dealer about removing internal dust. then turn the power on again. PC3 or AV2 does not appear properly.
Page 35: Speciﬁcations
When AUTO INPUT CHANGE is OFF. 11.5 W when it is ON. As a part of our policy of continuous improvement, SHARP reserves the right to make design and speciﬁcation changes for product improvement without prior notice. The performance speciﬁcation ﬁgures indicated are nominal values of production...
Page 36 When mounting the monitor, be sure to use a wall-mount / ceiling-mount bracket they comply with the VESA-compatible mounting method. SHARP recommends using M6 screws and tighten the screws. Note that screw hole depth of the monitor is 10 mm. Loose holding may cause the product to fall, resulting in serious personal injuries as well as damage to the product.
Page 37 Speciﬁcations Power management This monitor conforms to VESA DPMS and DVI DMPM. Both your video card and computer must support the same standard in order for the monitor’s power management function to work. DPMS: Display Power Management Signaling DMPM: Digital Monitor Power Management Power Power DPMS...
Page 38 M E M O...
Page 39 PN-525E LCD FARBMONITOR DEUTSCH WICHTIGE INFORMATIONEN ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN. Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks weist den Benutzer auf das VORSICHT Vorhandensein nicht isolierter “gefährlicher...
Page 40 Wenn Sie dieses Produkt für gewerbliche Zwecke genutzt haben und nun entsorgen möchten: Bitte wenden Sie sich an Ihren SHARP Fachhändler, der Sie über die Rücknahme des Produkts informieren kann. Möglicherweise müssen Sie die Kosten für die Rücknahme und Verwertung tragen. Kleine Produkte (und kleine Mengen) können möglicherweise bei Ihrer örtlichen Rücknahmestelle abgegeben werden.
Page 41 VEREHRTE KUNDIN, VEREHRTER KUNDE Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt “Sicherheitsvorkehrungen” vor der Verwendung des Produkts durch. SICHERHEITSVORKEHRUNGEN Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß...
Page 42 SICHERHEITSVORKEHRUNGEN (Fortsetzung) 15. Ersatzteile — Wenn Ersatzteile benötigt werden, stellen Sie bitte sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Die Verwendung anderer Teile kann zu einem Brand, zu Stromschlag oder anderen Gefahren führen. 16.
Page 43 Elektroschlag zu vermeiden. abzureiben oder zu berühren. - Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das - Wir bitten um Ihr Verständnis, dass die SHARP Gerät längere Zeit über nicht verwenden. CORPORATION über die gesetzlich anerkannte Leistungshaftung hinaus keine Haftung für Fehler...
Page 44 Inhalt Einleitung Allgemeiner Betrieb WICHTIGE INFORMATIONEN ..........1 Ein- und ausschalten .............14 VEREHRTE KUNDIN, VEREHRTER KUNDE ....3 Einschalten des Netzstroms ........14 SICHERHEITSVORKEHRUNGEN ........3 Ein- und ausschalten ..........14 TIPPS UND SICHERHEITSHINWEISE ......5 Deaktivierung der Ein-/Ausschaltfunktionen ....14 Mitgeliefertes Zubehör ............7 Allgemeiner Betrieb ............15 Teilebezeichnungen ............7 Menüoptionen ..............17 Vorderansicht ...............7...
Page 45: Mitgeliefertes Zubehör
Logo: 2 Netzkabel: 1 INPUT * Die Sharp Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne schriftliche Genehmigung ist daher nicht gestattet. * Der Umwelt zuliebe ! Batterien dürfen nicht mit den Siedlungsabfällen entsorgt werden, sondern verlangen Sonderbehandlung.
Page 46: Rückansicht
Teilebezeichnungen Rückansicht 1. Hauptnetzschalter (Siehe Seite 14.) 2. Netzsteckdose (Siehe Seite 12.) 3. PC/AV-Ausgangsanschluss (DVI-D) (Siehe Seite 11.) 4. PC1-Eingangsanschluss (DVI-D) (Siehe Seite 10.) AV1-Eingangsanschluss (DVI-D) (Siehe Seite 10.) 5. PC2-Eingangsanschluss (Mini D-sub 15-polig) (Siehe Seite 10.) 6. PC3-Eingangsanschlüsse (BNC) (Siehe Seite 10.) 7.
Page 47: Aufstellen Des Monitors
Monitor zu Boden fallen kann. Spezialkenntnisse erforderlich. Diese Arbeit darf daher • Stellen Sie den Monitor nicht auf ein anderes Gerät, das nur von einem autorisierten SHARP-Händler durchgeführt Wärme erzeugt. werden. Führen Sie diese Arbeit niemals selbst durch. • Verwenden Sie dazu ein Stativ oder Wand- bzw.
Page 48: Anschließen Von Zusatzgeräten
Anschließen von Zusatzgeräten Verbindung mit AV-Geräten Vorsicht • Schalten Sie unbedingt den Hauptschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder AV1-Eingangsanschluss abziehen. Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen möchten. •...
Page 49: Andere Anschlüsse
Anschließen von Zusatzgeräten Andere Anschlüsse Anschließen mehrerer Monitore PC/AV-Audioausgangsanschlüsse Mit den PC1/AV1-Eingangsanschlüssen und den • Es werden Audiosignale von jenem Gerät ausgesendet, PC/AV-Ausgangsanschlüssen dieses Monitors können Sie das an den AV-Eingangsanschlüssen oder am mehrere Monitore (max. 5) miteinander in Serie verbinden. PC-Audioeingangsanschluss angeschlossen ist.
Page 50: Anschließen Des Netzkabels
Anschließen des Netzkabels Vorsicht • Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel. 1. Schalten Sie den Hauptschalter aus. 2. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in die Netzsteckdose. 3. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in die Wandsteckdose.
Page 51: Bündelung Von Kabeln
Bündelung von Kabeln Befestigung der Kabelklammer Kabelklammer- Positionen: Die mit den Anschlüssen an der Rückseite des Monitors verbundenen Kabeln können mit den mitgelieferten Kabelklammern, wie in der Abbildung dargestellt, sauber Führen Sie die gebündelt werden. Kabelklammer in ein Befestigung der Loch ein.
Page 52: Ein- Und Ausschalten
Ein- und ausschalten • Sie können den Monitor durch Drücken des Vorsicht Monitor-Netzschalters ein- und ausschalten. • Schalten Sie zuerst den Monitor und erst danach den PC • Bei der Einstellung von SCHEDULE <ZEITPLAN> blinkt oder ein anderes Wiedergabegerät ein. die Betriebs-LED im Standby-Modus abwechselnd in Rot und Orange.
Page 53: Allgemeiner Betrieb
*2 Wählen Sie den Anschluss für BNC SELECT <BNC VOLUME AUSWAHL>. (Siehe Seite 19.) ID No. MODEL PN-525E 2. MUTE Schaltet den Ton vorübergehend aus. Drücken Sie erneut auf die MUTE-Taste, um den Ton in der zuvor eingestellten Lautstärke wieder einzuschalten.
Page 54 Allgemeiner Betrieb Umschalten der Bildschirmgröße Je nach anliegendem Eingangssignal kann die Anzeige am Monitor unverändert bleiben, selbst wenn Sie die Bildschirmgröße ändern. WIDE PC-Eingang Passt das Bild so an, dass der gesamte Bildschirm ausgefüllt wird. <PANORAMA> AV-Eingang Ein Bild mit einem Bildformat von 4:3 wird so gedehnt, dass es die gesamte Bildﬂäche ausfüllt.
Page 55: Menüoptionen
Menüoptionen Anzeigen des Bildschirmmenüs TIPPS • Das jeweils angezeigte Menü hängt vom gewählten Video- und Audio-Einstellungen sowie die Einstellung Eingangsmodus ab. verschiedener Funktionen können vorgenommen werden. • Das Bildschirm-Menü verschwindet nach etwa 15 In diesem Abschnitt wird beschrieben, wie die einzelnen Sekunden automatisch, wenn in dieser Zeit keine Taste Menüpunkte verwendet werden.
Page 56: Menüoptionen
Menüoptionen Menüoptionen ADVANCED <WEITERFÜHREND> (AV-Eingang) Eine speziellere Einstellung ist möglich. (Siehe Seite 22.) Das jeweils angezeigte Menü hängt vom gewählten COLOR MODE <FARBMODUS> Eingangsmodus ab. Ändert den Farbmodus am Bildschirm. Der Farbmodus SCREEN <BILDSCHIRM> (PC2/PC3) am Bildschirm kann auch mittels Fernbedienung geändert werden.
Page 57 Menüoptionen SETUP <KONFIG.> QUICK SHOOT <SCHNELLBILD> OSD H-POSITION Reduziert das Nacheilen des Bildes bei Szenen mit schnellen Bewegungen. Damit wird die horizontale Position des Bildschirmmenüs eingestellt. COLOR SYSTEM <FARBSYSTEM> OSD V-POSITION Wälen Sie das Farbsystem des AV-Geräs aus, das mit Damit wird die vertikale Position des Bildschirmmenüs eingestellt.
Page 58 Menüoptionen ENLARGE <VERGRÖßERN> (PC-Eingang) TIPPS • Wenn die Option WHITE BALANCE <WEISS-ABGLEICH> ENLARGE MODE <VERGROESSERUNG> auf THRU <DIREKT> gesetzt ist, können die Optionen Legt die Anzahl der Bildschirmteilungen für die Vergrößerung BLACK LEVEL <SCHWARZWERT>, CONTRAST fest. (Siehe Seite 21.) <KONTRAST> und GAMMA nicht eingestellt werden. ENLARGE POS <VERGRÖßERN POS>...
Page 59 Menüoptionen SCHEDULE <ZEITPLAN> Vergrößern Sie können 4, 9, 16 oder 25 Monitore ausrichten und zu einem Sie können die Zeit einstellen, zu der der Monitor ein- und einzigen großen Bildschirm verbinden. ausgeschaltet wird. Vergrößerte Ansichten getrennter Bilder werden auf jedem Stellen Sie diese Funktion mit “SCHEDULE <ZEITPLAN>”...
Page 60: Einstellungen Für Die Pc-Anzeige
Menüoptionen Einstellungen für die PC-Anzeige (5) INPUT <EINGANG> Stellt den Eingangsmodus beim Einschalten ein. Wird diese Automatische Einstellung Option nicht eingestellt, erscheint das Bild wie zum Zeitpunkt Verwenden Sie die automatische Bildschirmeinstellung, wenn der letzten Abschaltung. Sie den PC2-Eingangsanschluss oder die Eingangsmodi, die bei “PC1/AV1”...
Page 61: Initialisierung (Reset) / Funktionsbeschränkung
Initialisierung (Reset) / Funktionsbeschränkung Sie können die Einstellungen auf die Werkseinstellungen zurücksetzen und Funktionen einschränken. SIZE 1. Drücken Sie zuerst etwa 5 Sekunden lang auf dann in dieser Reihenfolge auf , und FUNCTION ALL RESET ADJUSTMENT LOCK OSD DISPLAY RS-232C UNLOCKED END …...
Page 62: Steuerung Des Monitors Über Einen Pc
Steuerung des Monitors über einen PC Kommunikationseinstellungen Dieser Monitor kann über die RS-232C-Schnittstelle (COM- Port) von einem PC aus gesteuert werden. Mit Hilfe eines PCs können Sie auch mehrere Monitore in Stellen Sie die RS-232C-Kommunikationseinstellungen am Serie miteinander verbinden. Indem Sie jedem Monitor eine PC so ein, dass sie den Kommunikationseinstellungen des eigene ID-Nummer zuweisen (siehe Seite 25), können Sie Monitors entsprechen:...
Page 63 Steuerung des Monitors über einen PC Antwortcodeformat Kommunikationsintervall Wenn ein Befehl korrekt ausgeführt wurde • Nachdem die Meldung OK oder ERR angezeigt wurde, müssen Sie die nächsten Befehle senden. Antwortcode Legen Sie mindestens 10 Sekunden als Wartezeit für die , 0A Antwort auf einen Befehl fest.
Page 64 Steuerung des Monitors über einen PC Befehle für die ID-Steuerung IDLK ..Der Parameter dieses Befehls weist dem Monitor die ID-Nummer zu. Der Monitor muss alle weiteren Bei den auf dieser Seite gezeigten Befehlsbeispielen wird von Befehle ausführen. folgender Verbindung und folgenden zugewiesenen ID-Nummern ausgegangen.
Page 65 Steuerung des Monitors über einen PC Wiederholungssteuerung TIPPS Dieses System verfügt über eine Funktion, mit der • Wird die Wiederholungssteuerung während der mehrere hintereinander geschaltete Monitore über ID-Zuweisung (IDSL, IDLK) verwendet, so wird die einen einzigen Befehl eingestellt werden können. Diese ID-Zuweisung abgebrochen.
Page 66: Rs-232C Befehlstabelle
Steuerung des Monitors über einen PC RS-232C Befehlstabelle Informationen zur Befehlstabelle Befehl: Befehlsfeld (Siehe Seite 24.) Richtung: W Wenn der “Parameter” im Parameterfeld (siehe Seite 24) festgelegt ist, funktioniert der Befehl wie unter “Steuerung/Antwortinhalt” beschrieben. R Der unter “Antwort” angegebene zurückgemeldete Wert kann durch die Einstellung “????”, “ ?”...
Page 67 Steuerung des Monitors über einen PC Menü PICTURE <BILD> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt AUTO AGIN Im Eingangsmodus PC2, PC3. Nein CONTRAST <KONTRAST> CONT 0-60 0-60 0-127 an PC2/PC3. BLACK LEVEL <SCHWARZWERT> BLVL 0-60 0-60 0-127 an PC2/PC3. TINT <FARBTÖNUNG> TINT 0-60 0-60 Im Eingangsmodus AV.
Page 68 Steuerung des Monitors über einen PC Menü OPTION <OPTIONEN> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt DATE/TIME SETTING DATE AABBCCDDEE AABBCCDDEE AA: Jahr, BB: Monat, CC: Tag, DD: Zeit, EE: Minute <EINSTELLUNG DATUM/ZEIT> SCHEDULE <ZEITPLAN> SC01- ABCDEFFGGH ABCDEFFGGH Zeitplan einer eingestellten Nummer A: Zeitplan 0 = Nicht aktiv, 1 = Aktiv SC08...
Page 69 Steuerung des Monitors über einen PC Menü PIP/PbyP Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt PIP MODES <PIP MODUS> MWIN 0-3 0: OFF <AUS>, 1: PIP, 2: PbyP, 3: PbyP2 PIP SIZE MPSZ 1-12 1-12 PIP POS LÄNGSTEN MHPS 0-100 RICHTUNG 0-100 KÜRZESTEN MVPS...
Page 70: Fehlerbehebung
• Stimmt die Einstellung für BNC SELECT <BNC Lüftungsschlitzen angesammelt hat. Entfernen Sie diesen AUSWAHL>? (Siehe Seite 19.) Staub nach Möglichkeit. Fragen Sie Ihren Sharp-Händler, • Ist das Eingangssignal kompatibel mit diesem Monitor? wie Sie den Staub im Geräteinneren am besten entfernen.
Page 71: Technische Daten
*4 Wenn die Funktion AUTO INPUT CHANGE <AUTO (EINGANG)> auf OFF <AUS> gesetzt ist. 11,5 W wenn die Funktion auf ON <EIN> gesetzt ist. Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Speziﬁkationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in...
Page 72 Achten Sie bei der Montage des Monitors darauf, dass ein Wand- bzw. Deckenwinkel für eine VESA-kompatible Montage verwendet wird. SHARP empﬁehlt die Verwendung von M6 Schrauben. Ziehen Sie diese fest an. Beachten Sie, dass die Schraubenlochtiefe des Monitors 10 mm beträgt. Durch eine mangelhafte Befestigung kann das Gerät zu Boden fallen und dabei Verletzungen verursachen oder selbst beschädigt werden.
Page 73 Technische Daten Power Management Dieser Monitor entspricht dem VESA DPMS-Standard und dem DVI DMPM-Standard. Sowohl die Graﬁkkarte als auch der Computer müssen diese Standards unterstützen, damit das Power Management des Monitors korrekt funktioniert. DPMS: Display Power Management Signaling DMPM: Digital Monitor Power Management DPMS Bildschirm Stromverbrauch...
Page 74 M E M O...
Page 75 PN-525E MONITEUR LCD FRANÇAIS INFORMATION IMPORTANTE AVERTISSEMENT: POUR RÉDUIRE LE RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE. Le symbôle représenté par l’éclair à la tête ATTENTION en pointe de ﬂèche à l’intérieur d’un triangle équilatéral, est placé...
Page 76 Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous souhaitiez le mettre au rebut : Veuillez contacter votre revendeur SHARP qui vous informera des conditions de reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés.
Page 77 CHER CLIENT Nous vous remercions d’avoir acheté cet appareil SHARP à écran LCD. Aﬁn de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure. PRÉCAUTIONS DE SÉCURITÉ...
Page 78 PRÉCAUTIONS DE SÉCURITÉ (Suite) 15. Pièces de rechange — Lorsque des pièces doivent être remplacées, assurez-vous que le technicien a utilisé les pièces spéciﬁées par le fabricant ou des pièces dont les performances et les caractéristiques sont identiques. Des changements non autorisés de pièces peuvent entraîner un incendie, une électrocution et/ou d’autres dangers.
Page 79 En ce faisant, vous risquez un dur. choc électrique. - Il faut savoir que la SHARP CORPORATION décline toute - Débranchez le cordon d’alimentation si l’équipement n’est pas responsabilité en cas d’erreurs commises durant utilisé pendant une longue période.
Page 80 Table des matières Introduction Opérations de base INFORMATION IMPORTANTE .........1 Mise sous tension et hors tension .......14 CHER CLIENT ..............3 Mise sous tension de l’interrupteur principal ....14 PRÉCAUTIONS DE SÉCURITÉ ........3 Mise sous/hors tension ..........14 CONSEILS ET MESURES DE SÉCURITÉ .......5 Neutralisation des fonctions de mise sous/ Accessoires fournis ............7 hors tension ............14...
Page 81: Accessoires Fournis
1 INPUT * Sharp Corporation détient les droits d’auteur du programme de l’Utility Disk. Veuillez ne pas le reproduire sans autorisation de la société. * Pensez à votre environnement! Ne pas jeter les piles avec les ordures ménagères, exige un traitement spécial.
Page 82: Vue De L'arrière
Nomenclature Vue de l’arrière 1. Interrupteur principal (Voir à la page 14.) 2. Borne d’entrée secteur (Voir à la page 12.) 3. Borne de sortie PC/AV (DVI-D) (Voir à la page 11.) 4. Borne d’entrée PC1 (DVI-D) (Voir à la page 10.) Borne d’entrée AV1 (DVI-D) (Voir à...
Page 83: Manière D'installer Le Moniteur
• Veillez à utiliser un support de table ou un support mural compétences techniques spéciales et le travail doit être ou monté au plafond conçu ou prévu pour le montage du fait par un revendeur agréé par SHARP. Vous ne devez moniteur. jamais tenter de faire ce travail vous-même. Notre société...
Page 84 Connexion de périphériques Connexion à un équipement AV Attention • Veillez à bien mettre hors tension l’interrupteur principal puis débranchez la prise de l’alimentation secteur avant de Borne d’entrée AV1 connecter ou de déconnecter les câbles. Lisez également le mode d’emploi de l’équipement à connecter. •...
Page 85: Connexion De Périphériques
Connexion de périphériques Autres bornes Raccordement de plusieurs moniteurs Bornes de sortie audio du PC/de l’AV • Le signal audio provenant de l’équipement connecté aux Vous pouvez raccorder plusieurs moniteurs (jusqu’à 5 bornes d’entrée audio de l’AV ou à la borne d’entrée audio moniteurs) en série en utilisant les bornes d’entrée PC1/AV1 du PC est envoyé...
Page 86: Raccordement Du Cordon D'alimentation
Raccordement du cordon d’alimentation Attention • N’utilisez pas un autre cordon d’alimentation que celui qui est fourni avec le moniteur. 1. Mettez hors tension l’interrupteur principal. 2. Raccordez le cordon d’alimentation (fourni) à la borne d’entrée secteur. 3. Raccordez le cordon d’alimentation (fourni) à la prise d’alimentation secteur.
Page 87: Fixation Des Câbles
Fixation des câbles Fixation du serre-câble Positions des serre-câbles Les câbles connectés aux bornes situées à l’arrière du moniteur peuvent être proprement rassemblés en utilisant les serre-câbles fournis comme on le voit sur la ﬁgure. Insérez le serre-câble dans un trou Fixation du Attention (n’importe quel trou...
Page 88: Mise Sous Tension Et Hors Tension
Mise sous tension et hors tension Attention Conseils • Mettez sous tension le moniteur d’abord avant de mettre • Si le moniteur est dans le mode veille du signal sous tension le PC ou l’équipement de lecture. d’entrée et que vous appuyez sur le bouton POWER de la télécommande, le moniteur entre en mode veille.
Page 89: Fonctionnement De Base
Borne d’entrée VOLUME <AV1 NUMÉRIQUE> ID No. AV2 COMPONENT Bornes d’entrée Bornes d’entrée MODEL PN-525E <AV2 COMPOSANT> audio de l’AV AV3 VIDEO Borne d’entrée <AV3 VIDÉO> 1 0 2 4 x 7 6 8 V: 60 Hz H: 48.4 kHz *1 Sélectionnez la borne pour DVI SELECT <DVI...
Page 90 Fonctionnement de base Changement de format de l’image Même quand la dimension de l’écran a changé, l’afﬁchage peut rester le même selon le signal d’entrée. WIDE Entrée PC Afﬁche une image qui remplit tout l’écran. <LARGE> Entrée AV Une image de format 4:3 est étirée pour remplir l’écran en entier. ZOOM 1 Entrée PC Afﬁche l’image de format 4:3, ainsi l’écran est rempli en entier avec...
Page 91: Options De Menu
Options de menu Afﬁchage de l’écran de menu Conseils • Le menu va différer en fonction du mode d’entrée. Le réglage de la vidéo et du son et les réglages des • L’écran de menu va se fermer automatiquement si aucune différentes fonctions sont activés.
Page 92: Détails Des Options De Menu
Options de menu Détails des options de menu COLOR MODE <MODE COULEUR> Change le mode de couleur sur l’écran. Le mode de couleur Le menu va différer en fonction du mode d’entrée. sur l’écran peut également être changé en utilisant une SCREEN <ÉCRAN>...
Page 93 Options de menu SETUP <INSTALLATION> COLOR SYSTEM <SYST. COULEUR> OSD H-POSITION <OSD POSITION H> Sélectionnez le système de couleur de l’équipement AV qui est relié à la borne d’entrée AV3. (AUTO / PAL / PAL-60 / Règle la position horizontale de l’afﬁchage de l’écran de menu. SECAM / NTSC3,58 / NTSC4,43) OSD V-POSITION <OSD POSITION V>...
Page 94 Options de menu ENLARGE <AGRANDIR> (Entrée du PC) Conseils • Quand WHITE BALANCE <BALANCE COULEUR> est ENLARGE MODE <MODE LARGE> réglé sur THRU <SANS CHANGE>, il n’est pas possible Règle le nombre d’éléments de l’écran utilisés pour de régler BLACK LEVEL <NIVEAU NOIR>, CONTRAST l’agrandissement.
Page 95 Options de menu SCHEDULE <EMPLOI DU TEMPS> Agrandissement Vous pouvez disposer 4, 9, 16 ou 25 moniteurs et les intégrer Vous pouvez régler l’heure de la mise sous et hors tension du en un seul grand écran pour l’afﬁchage. moniteur. Des vues agrandies des images séparées sont afﬁchées sur Réglez cette fonction avec “SCHEDULE”...
Page 96: Réglages Pour L'afﬁchage D'écran De Pc
Options de menu Réglages pour l’afﬁchage d’écran de PC (5) INPUT <ENTRÉE> Précise le mode d’entrée à la mise sous tension. Quand elle Réglage automatique n’est pas spéciﬁée, l’écran à la mise hors tension précédente Quand vous utilisez les bornes d’entrée PC2 ou la borne apparaît.
Page 97: Initialisation (Restauration)/Réglage Des Restrictions Des Fonctions
Initialisation (Restauration)/Réglage des restrictions des fonctions Vous pouvez restaurer les réglages en leurs valeurs préréglées à la sortie d’usine et limiter les opérations. SIZE 1. Après avoir appuyé sur pendant environ 5 secondes, appuyez sur , et sur dans cet ordre. FUNCTION ALL RESET ADJUSTMENT LOCK...
Page 98: Commande Du Moniteur Par Un Pc
Commande du moniteur par un PC Conditions de communication Vous pouvez commander ce moniteur à partir d’un PC via le câble RS-232C (port COM) sur le PC. Vous pouvez également raccorder plusieurs moniteurs en Faites les réglages de communication RS-232C du PC pour série en utilisant un PC.
Page 99 Commande du moniteur par un PC Format des codes de réponse Intervalle de communication Lorsqu’une commande a été exécutée correctement • Après le renvoi de OK ou ERR, vous devez envoyer les commandes suivantes. Code retour Pour régler l’expiration du délai, spéciﬁez 10 secondes ou , 0A un temps plus long.
Page 100 Commande du moniteur par un PC Commandes liées aux numéros d’identiﬁcation IDLK ..Le paramètre de cette commande désigne le numéro d’identiﬁcation du moniteur. Ce moniteur Les exemples de commandes montrés sur cette page sera sujet à toutes les commandes qui suivront. supposent la conﬁguration de raccordement et les numéros d’identiﬁcation suivants.
Page 101 Commande du moniteur par un PC Fonction de répétition Conseils Ce système dispose d’une fonction pour permettre le réglage • Si la fonction de répétition est utilisée durant une de plusieurs moniteurs raccordés en série en utilisant une désignation de numéros d’identiﬁcation (commande IDSL, seule commande.
Page 102: Tableau Des Commandes Rs-232C
Commande du moniteur par un PC Tableau des commandes RS-232C Comment lire le tableau des commandes Commande: Champ commande (Voir à la page 24.) Direction: W Quand le “Paramètre” est réglé dans le champ paramètre (voir à la page 24), la commande fonctionne de la manière décrite dans la colonne “Contenu de la commande/de la réponse”.
Page 103 Commande du moniteur par un PC Menu PICTURE <IMAGE> Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse AUTO AGIN Quand le mode d’entrée est PC2, PC3. CONTRAST <CONTRASTE> CONT 0-60 0-60 0-127 sur PC2/PC3 BLACK LEVEL <NIVEAU NOIR> BLVL 0-60 0-60 0-127 sur PC2/PC3...
Page 104 Commande du moniteur par un PC Menu OPTION <OPTIONS> Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse DATE/TIME SETTING DATE AABBCCDDEE AABBCCDDEE AA : Année, BB : Mois, CC : Jour, DD : Heure, EE : Minute <RÉGLAGE DATE/HEURE>...
Page 105 Commande du moniteur par un PC Menu PIP/PbyP Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse PIP MODES <PIP MODE> MWIN 0-3 0: OFF, 1: PIP, 2: PbyP, 3: PbyP2 PIP SIZE MPSZ 1-12 1-12 PIP POS LA DIRECTION LA MHPS 0-100...
Page 106: Dépannage
à l’intérieur du moniteur ou autour des remettez les sous tension. ouvertures de ventilation. Dépoussiérez le moniteur autant que possible. Demandez à un revendeur Sharp de quelle PC3 ou AV2 n’apparaît pas correctement. manière la poussière intérieure peut être éliminée.
Page 107: Caractéristiques
Quand AUTO INPUT CHANGE <CHANGEMENT AUTO D’ENTRÉE> est sur OFF. 11,5 W quand la fonction est sur ON. SHARP se réserve le droit d’apporter des modiﬁcations à la présentation et aux caractéristiques des appareils à ﬁn d’amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères...
Page 108 Lors du montage du moniteur, assurez-vous d’utiliser un support de montage mural ou au plafond qui soit conforme à la méthode de montage compatible avec VESA. SHARP recommande l’utilisation des vis M6 et de les serrer. Remarquez que la profondeur des trous des vis du moniteur est de 10 mm. Relâcher la retenue peut causer la chute du produit, entraînant des blessures sérieuses pour les personnes aussi bien que des dommages au produit.
Page 109 Caractéristiques Gestion de l’alimentation Ce moniteur est conforme aux systèmes VESA DPMS et DVI DMPM. La carte vidéo et l’ordinateur doivent être conformes à la même norme aﬁn que la fonction de gestion de l’alimentation du moniteur soit active. DPMS: Signalisation de la gestion de l’alimentation de l’afﬁchage DMPM: Gestion numérique de l’alimentation du moniteur Consommation Consommation...
Page 110 N O T E...
Page 111 PN-525E ЖК монитор РУССКИЙ ВАЖНАЯ ИНФОРМАЦИЯ ПРЕДОСТЕРЕЖЕНИЕ: ДЛЯ УМЕНЬШЕНИЯ ОПАСНОСТИ ВОЗНИКНОВЕНИЯ ПОЖАРА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННОЕ ИЗДЕЛИЕ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. Знак молнии со стрелкой на конце ВНИМАНИЕ внутри равностороннего треугольника предупреждает пользователя о наличии ОПАСНОСТЬ внутри корпуса неизолированного...
Page 112 Утилизация этих материалов должна быть под контролем ввиду их опасности для окружающей среды. Для получения информации по утилизации или повторному использованию свяжитесь с местными властями. ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ ПРОДУКЦИИ ЖК МОНИТОР МОДЕЛЬ PN-525E ШАРП Сертифицирован компанией РОСТЕСТ-МОСКВА Официальным представителем ГОССТАНДАРТА России Страна-изготовитель: Произведено в Японии...
Page 113 УВАЖАЕМЫЙ КЛИЕНТ КОМПАНИИ SHARP Благодарим вас за приобретение ЖК монитора SHARP. Для обеспечения безопасности и многолетней беспроблемной эксплуатации приобретенного вами изделия внимательно прочтите правила по технике безопасности перед тем, как начать его эксплуатацию. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Электричество используется для выполнения многих полезных функций, но оно также может причинять травмы...
Page 114 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ (Продолжение) 15. Запасные детали — Если для изделия потребуются запасные детали, убедитесь в том, что выполняющий обслуживание человек использует запасные детали, указанные производителем или аналогичные детали с такими же характеристиками и производительностью, как и оригинальные. Использование деталей, нерекомендованных производителем, может...
Page 115 СОВЕТЫ И ИНСТРУКЦИИ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ - Цветная ЖК панель TFT, которая используется в Сетевой шнур данном мониторе, изготавливается с использованием - Запрещается повреждать сетевой шнур или ставить на высокоточной технологии. Однако, на экране все же него тяжелые предметы, растягивать его или сильно могут...
Page 116 Содержание Введение Основной режим работы ВАЖНАЯ ИНФОРМАЦИЯ ..........1 Включение/выключение питания ......14 УВАЖАЕМЫЙ КЛИЕНТ КОМПАНИИ SHARP ....3 Подключение электропитания .........14 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ......3 Включение/выключение питания ......14 СОВЕТЫ И ИНСТРУКЦИИ ПО ОБЕСПЕЧЕНИЮ Блокировка операций вкл/выкл питания ....14 БЕЗОПАСНОСТИ ............5 Основной режим работы ..........15 Комплектные...
Page 117 управления: 1 логотипом: 2 INPUT * Права собственности на программы, содержащиеся на компакт-диске с утилитами, принадлежат корпорации Sharp Corporation. Запрещается воспроизводить их без ее разрешения. * Для защиты окружающей среды! Запрещается выбрасывать батарейки в домашний мусор. Следуйте инструкциям по утилизации, действующим там, где...
Page 118 Название деталей Вид сзади 1. Главный выключатель питания (Cм. стр. 14.) 2. Входной разъем питания переменного тока (Cм. стр. 12.) 3. Выходной разъем ПК/AV (DVI-D) (Cм. стр. 11.) 4. Входной разъем ПК1 (DVI-D) (Cм. стр. 10.) Входной разъем AV1 (DVI-D) (Cм. стр. 10.) 5.
Page 119 • Крепление монитора к стене требует специальных монитора. навыков, поэтому такая работа должна выполняться • Запрещается размещать монитор на устройствах, специалистами компании SHARP. Вам не следует генерирующих тепло. предпринимать попыток сделать эту работу • Убедитесь, что вы используете подставку или...
Page 120 Подсоединение периферийного оборудования Подсоединение к аудио/ Внимание видео-оборудованию • Проверьте, что вы выключили главный выключатель питания и вынули вилку из электрической розетки, прежде чем присоединять/отсоединять кабели. Также Входной разъем AV1 прочтите руководство пользователя того оборудования, которое будет подсоединяться. • Будьте внимательны и не перепутайте при подсоединении...
Page 121 Подсоединение периферийного оборудования Другие разъемы Подсоединение нескольких мониторов Выходные аудио-разъемы ПК/AV • Аудиосигнал от оборудования выдается на входные Вы можете соединять несколько мониторов (до 5 аудио-разъемы AV или входной разъем аудио мониторов) в последовательном соединении, используя ПК. Присоедините к входным аудио-разъемам для...
Page 122 Присоединение шнура питания Внимание • Запрещается использовать другие шнуры питания, отличающиеся от входящего в комплект поставки монитора. 1. Выключите главный выключатель питания. 2. Вставьте вилку шнура питания (поставляется) в разъем питания переменного тока. 3. Вставьте вилку шнура питания (поставляется) в розетку питания...
Page 123 Подключение кабелей Прикрепление зажима кабеля Положение зажимов Кабели, присоединенные к разъемам на задней панели кабеля монитора, можно аккуратно связать в пучок с помощью входящих в комплект поставки зажимов для кабелей, как это показано на рисунке. Прикрепление Вставьте зажим кабеля зажима кабеля в...
Page 124: Включение/Выключение Питания
Включение/выключение питания • Вы можете включить/выключить монитор, нажав на Внимание выключатель питания монитора. • Включите монитор до того, как будет включен ПК или • При настройке SCHEDULE <ГРАФИК ВКЛ/ВЫКЛ устройство воспроизведения. ПИТАНИЯ> СИД питания мигает в режиме ожидания попеременно красным и оранжевым цветом. Подключение...
Page 125: Основной Режим Работы
<ПК3 АНАЛОГОВЫЙ> BRIGHT VOLUME AV1 DIGITAL Входной разъем AV1 ID No. <AV1 ЦИФРОВОЙ> Входные MODEL PN-525E AV2 COMPONENT Входные разъемы AV2 аудио-разъемы <AV2 КОМПОНЕНТ> AV3 VIDEO Входной разъем AV3 1 0 2 4 x 7 6 8 V: 60 Hz H: 48.4 kHz...
Page 126 Основной режим работы Переключение размера экрана Даже при изменении размера экрана изображение на нем может оставаться без изменений в зависимости от входного сигнала. WIDE Вход ПК Отображает изображение таким образом, что оно заполняет <ШИРОКИЙ> весь экран. Вход AV Изображение в формате 4:3 растягивается таким образом, чтобы...
Page 127: Пункты Меню
Пункты меню Отображение экранного меню ПОДСКАЗКИ • Меню будут отличаться в зависимости от режима входа. Разблокируются настройки видео и аудио, а также • Экран меню закрывается автоматически, если около настройки различных функций. В данном разделе 15 секунд не выполняется никаких действий. (Экраны описывается...
Page 128: Сведения О Пункте Меню
Пункты меню Сведения о пункте меню ADVANCED <ДОПОЛНИТЕЛЬНЫЙ> (Вход AV) Вы можете осуществить настройку более конкретно. Меню будут отличаться в зависимости от режима входа. (См. стр. 22.) SCREEN <ЭКРАН> (ПК2/ПК3) COLOR MODE <РЕЖИМ ЦВЕТА> AUTO <АВТО> Изменяет режим цветового воспроизведения на экране. Режим...
Page 129 Пункты меню SETUP <УСТАНОВКА> QUICK SHOOT OSD H-POSITION <OSD ПО ГОРИЗОНТАЛИ> Уменьшает визуальное отставание, присущее сценам с быстрым движением. Настраивает положение отображения экранного меню по COLOR SYSTEM <СИСТЕМА ЦВЕТА> горизонтали. Выбор системы цвета аудио-видео оборудования, OSD V-POSITION <OSD ПО ВЕРТИКАЛИ> присоединённого...
Page 130 Пункты меню BEZEL H / BEZEL V <РАЗМЕР ОКНА ПО ГОРИЗОНТАЛИ / ПОДСКАЗКИ РАЗМЕР ОКНА ПО ВЕРТИКАЛИ> • В случае установки функции WHITE BALANCE <БАЛАНС БЕЛОГО> в THRU <ПРЯМОЙ>, настройка Задает ширину рамки дисплея при использовании параметров BLACK LEVEL <УРОВЕНЬ ЧЕРНОГО>, функции...
Page 131 Пункты меню SCHEDULE <ГРАФИК ВКЛ/ВЫКЛ ПИТАНИЯ> Увеличение Имеется возможность соединить 4, 9, 16, или 25 Вы можете установить время для включения и отключения мониторов, и объединить их в один большой экран, на монитора. котором можно будет показывать изображение. Установите эту функцию с помощью “SCHEDULE <ГРАФИК На...
Page 132: Настройки Для Отображения Экрана Пк
Пункты меню Настройки для отображения экрана (5) INPUT <ВХОД> ПК Определяет режим входа при включении питания. Если режим не задан, появляется экран, который был при Автоматическая настройка предыдущем выключении питания. Режимы входа, отображаемые на “PC1/AV1”, зависят от При использовании входного разъема ПК2 или входных настроек...
Page 133: Инициализация (Сброс)/Настройки Функциональных Ограничений
Инициализация (Сброс)/Настройки функциональных ограничений Вы можете вернуть настройки к своим заводским значениям и ограничить возможность управления. SIZE 1. После нажатия и удержания около 5 секунд нажимайте и в этом порядке. FUNCTION ALL RESET ADJUSTMENT LOCK OSD DISPLAY RS-232C UNLOCKED END … [MENU] 2.
Page 134: Управление Монитором С Помощью Пк
Управление монитором с помощью ПК Условия передачи данных Можно управлять этим монитором с ПК по интерфейсу RS-232C (COM порт) на ПК. Можно также соединять несколько мониторов Установите настройки передачи данных по интерфейсу последовательно с помощью ПК. Назначив ID-номера RS-232C на ПК таким образом, чтобы они соответствовали каждому...
Page 135 Управление монитором с помощью ПК Формат кода завершения Временной интервал при обмене данными Когда команда выполнена правильно • После возврата OK или ERR требуется отправить Код завершения следующие команды. , 0A Для интервала ожидания ответа на команду задайте 10 Ответ возвращается после выполнения команды. секунд...
Page 136 Управление монитором с помощью ПК Команды для управления ID IDLK ..Параметр данной команды задает ID-номер монитора. Монитор будет реагировать на все В примерах команд, показанных на этой странице, последующие команды. предполагается следующее соединение и задание ID- номеров. Пример: Следующие команды предназначены IDLK0002 ←...
Page 137 Управление монитором с помощью ПК Управление повторителем ПОДСКАЗКИ Данная система имеет функцию, которая позволяет • Если управление повторителем используется во осуществлять настройку нескольких соединенных время назначения ID-номера команде (IDSL, IDLK), то последовательно мониторов с помощью одной команды. назначение ID отменяется. Такая...
Page 138 Управление монитором с помощью ПК Таблица команд RS-232C Как читать таблицу команд Команда: Поле команды (См. стр. 24.) Направление: W Когда “Параметр” установлен в поле параметра (см. стр. 24), команда функционирует как описано в столбце “Содержание команды управления/ответа”. R Вернувшееся значение, указанное в столбце “Ответ”, можно получить, задав “????”, “ ?”...
Page 139 Управление монитором с помощью ПК Меню PICTURE <ИЗОБРАЖЕНИЕ> Функция Команда Направление Параметр Ответ Содержание команды управления/ответа AUTO <АВТО> AGIN Когда режим входа установлен в ПК2, ПК3. Нет CONTRAST <КОНТРАСТ> CONT 0-60 0-60 0-127 на ПК2/ПК3. BLACK LEVEL <УРОВЕНЬ ЧЕРНОГО> BLVL 0-60 0-60 0-127 на...
Page 140 Управление монитором с помощью ПК Меню OPTION <ОПЦИЯ> Функция Команда Направление Параметр Ответ Содержание команды управления/ответа DATE/TIME SETTING DATE AABBCCDDEE AABBCCDDEE AA: Год, BB: Месяц, CC: День, DD: Время, EE: Минуты Да <УСТАНОВКА ДАТЫ/ВРЕМЕНИ> SCHEDULE SC01- ABCDEFFGGH ABCDEFFGGH Задайте определенное число <ГРАФИК...
Page 141 Управление монитором с помощью ПК Меню PIP/PbyP Функция Команда Направление Параметр Ответ Содержание команды управления/ответа PIP MODES <РЕЖИМЫ PIP> MWIN 0-3 0: OFF <ВЫКЛ>, 1: PIP, 2: PbyP, 3: PbyP2 Да PIP SIZE <РАЗМЕР PIP> MPSZ 1-12 1-12 Да PIP POS САМОЕ...
Page 142: Поиск И Устранение Неисправностей
• Правильно ли сделана настройка BNC SELECT скапливается пыль. Если возможно, удалите пыль. <ВЫБОР BNC>? (См. стр. 19.) Обратитесь к дилеру компании Sharp с просьбой об • Совместим ли входной сигнал с этим монитором? (См. удалении скопившейся внутри монитора пыли.
Page 143: Спецификации
*4 Когда функция AUTO INPUT CHANGE <АВТОНАСТРОЙКА ВХОДА> включена OFF <ВЫКЛ>. 11,5 Вт когда функция выключена ON <ВКЛ>. В соответствии с нашей политикой постоянного улучшения наших изделия, корпорация SHARP оставляет за собой право вносить изменения в дизайн и спецификации изделия без предварительного уведомления. Указанные значения...
Page 144 При креплении монитора убедитесь, что используются кронштейны для крепления к стене/потолку, совместимые с методом крепления VESA. SHARP рекомендует использовать винты M6 и затяжку винтов. Обратите внимание, что глубина отверстия для винта в мониторе равна 10 мм. Слабое крепление может привести...
Page 145 Спецификации Управление питанием Данный монитор соответствует стандартам VESA DPMS и DVI DMPM. При этом, чтобы работала данная функция управления питанием монитора, видеокарта и компьютер должны поддерживать один и тот же стандарт. DPMS: Display Power Management Signaling DMPM: Digital Monitor Power Management Потребляемая...
Page 146 ПРИМЕЧАНИЕ...
Page 147 PN-525E 液晶显示器汉语重要信息警告 : 为降低火灾或触电危险，请勿将本产品暴露在雨中或潮湿气体中。等边三角形内带有箭头的闪电标识，是小心为了警告用户本产品内部存在非绝缘的 “ 危险电压 ”，此电压有足以构成人员有触电危险请勿打开触电的危险。小心 : 为减少触电危险，请勿揭开机盖，内三角形内有惊叹号标识，是用来提醒用户部不存在可直接提供服务的部件。相随产品附送有重要的操作以及维护 ( 服关服务请咨询专业的维修人员。务 ) 的文字说明。小心 : 交流电源插座应安装在设备附近，且能够方便地使用。小心 : 请使用随机附送的电源线。本机使用的荧光灯管含有少量水银。因为对环境有影响，这些物质的丢弃可能会受到限制。有关回收和再生利用的信息，请咨询当地政府。...
Page 148 重要信息 ( 续前 ) 产品中有毒有害物质或元素的名称及含量有毒有害物质或元素六价铬多溴二苯醚部件名称铅 (Pb) 汞 (Hg) 镉 (Cd) 多溴联苯 (PBB) (Cr(VI)) (PBDE) 印刷电路板 × ○ ○ ○ ○ ○ 显示器 × × ○ ○ ○ ○ 箱体、底盘 ○ ○ ○ ○ ○ ○ 电源...
Page 149 亲爱的夏普用户感谢您购买夏普液晶显示器产品。为确保产品能长期安全无障碍地运行，请在使用本产品前仔细阅读安全须知。安全须知电有很多用途，但如果处理不当，也会导致人身伤害和财产损失。本产品是按最高安全标准设计制造的。然而，不正确地使用也会导致触电或 / 和火灾。为防止潜在危险，请在安装、使用和清洁本产品时仔细阅读下列说明。为确保您的安全并延长液晶显示器产品的使用寿命，请在使用产品前仔细阅读下列须知。 1. 阅读说明——必须在产品使用前阅读并理解所有的使用说明。 2. 将手册放在安全的位置——安全使用说明书必须妥善保存，以备日后参考使用。 3. 阅读警告——必须仔细阅读产品和说明书上的所有警告。 4. 遵守说明——必须遵守所有的使用说明。 5. 清洁——在使用干布清洁产品前，请务必把电源线从交流电源插座中拔出，决不可使用液体清洁剂或者喷雾清洁剂。 6. 配件——不要使用非制造商推荐的配件。使用不合适的配件会引发事故。 7. 水和潮湿——不要在水附近使用本产品。 8. 通风——通风口以及机箱内其它开口是设计用来通风的。请勿在通风口和开口处覆盖物品或加以阻塞，因为不通畅的通风会导致机体过热与 / 或缩短产品的寿命。请勿将产品放在沙发上、地毯上或其它类似物体表面，因为它们会阻塞散热孔。请勿将产品放在密闭空间如书柜或行李架内，除非提供了适当的通风或遵照制造商的指示。 9. 电源线保护——请正确铺设电源线，以防人员踩踏或者在上面放置物品。 10. 本品使用的液晶显示屏是玻璃制造的，因此产品跌落或者受到撞击时会破裂。如果液晶显示屏破裂请注意不要被碎玻璃片扎伤。 11. 超负荷——不要使用超负荷交流电源插座或者增添延长的电源线。超负荷会引起火灾或者触电。 12. 物体或液体进入——绝对不能从产品通风口或开口插入物体。产品内存在高电压电流，如果这样插入物体，会导致触电或 / 与造成内部零件短路。同理，不要在本产品上洒水或者其它液体。 13. 维护——不要试图自己对产品进行维护，打开机盖会使您接近高压电和其它危险。必须请专业的服务人员进行维护。 14.
Page 150 安全须知 ( 续前 ) 警告 : 本产品为 A 类产品。在室内环境下有可能会产生无线电干扰，为此，使用者可能需要采取适当的措施。...
Page 151 技巧提示和安全注意事项 - 本显示器所使用的 TFT 彩色液晶显示屏是用高精度技术制造电源线的。但是，在屏幕上可能会有微小的斑点。在这些斑点之处， - 请不要使电源线受损，也不要在电源线上放置重物、拉伸电像素或者从来不亮，或者总是点亮。另外，如果从一个倾斜源线、或使电源线过度弯曲。另外，请不要增添延长电源线。的锐角来观看屏幕，可能会看到彩色或亮度并不均匀。请注如果电源线损坏，则可能引起火灾或电击。意，这并不是故障，而是液晶显示屏的共同现象。这不会影 - 只能使用随同显示器附送的电源线。响显示器的性能。 - 请把电源插头直接插入到交流电源插座中。如果另外增添延 - 请不要让屏幕长期显示静止不变的画面，否则会在屏幕上留长的电源线，那么就可能会由于过热而导致火灾。下 “ 残留影像 ”。 - 请勿用潮湿的手拨下或插上电源插头。否则会引起触电。 - 决不能用坚硬物件刮擦或敲打液晶显示器。 - 如果长期不使用，请拨出电源线。 - 请注意，除了由法律规定的赔偿之外，日本夏普株式会社对 - 如果电源线破裂或出现故障，不要试图进行维修。请维修代于客户或第三方在使用本机时所产生的错误不承担责任，对于在使用本机时所产生的任何其他有关本机的故障或损坏也理处负责维修。不负责任。...
Page 152 目录介绍基本操作重要信息 ..........1 打开 / 关闭电源 ........14 亲爱的夏普用户 ........3 打开主电源 ........14 安全须知 ..........3 打开 / 关闭电源 .......14 技巧提示和安全注意事项 ......5 禁用电源打开 / 关闭操作 .......14 随机附件 ..........7 基本操作 .........15 部件名称 ..........7 菜单选项 .........17 前视图 .........7 显示菜单画面 ........17 后视图 .........8 菜单项详细信息 ........18 遥控器...
Page 153: 随机附件
随机附件如果缺少任何附件，请与您的代理商接洽。 � 液晶显示器: 1 � 电源线: 1 � 五号电池: 2 � 光盘 (基于Windows下的工具软盘): 1 � 使用说明书: 1 � 空白贴纸: 1 在夏普商标上贴上空白贴纸覆盖商标。 � 遥控器: 1 � 竖向商标贴纸: 2 � 临时支架: 2 � 连接线夹: 2 � 电源线夹: 1 INPUT * 夏普株式会社拥有工具软盘中软件的版权。未经许可不得复制。部件名称...
Page 154: 后视图
部件名称  后视图 1. 主电源开关 ( 见第 14 页 ) 2. 交流电输入端子 ( 见第 12 页 ) 3. PC/AV 输出端子 (DVI-D)( 见第 11 页 ) 4. PC1 输入端子 (DVI-D)( 见第 10 页 ) AV1 输入端子 (DVI-D)( 见第 10 页 ) 5.
Page 155: 显示器的安装方法
显示器的安装方法安装注意事项 • 纵向安装显示器时请遵守以下内容。不遵守以下内容可能会引起产品故障。 - 安装显示器时电源发光二极管要位于下方。 • 由于显示器较为沉重，在安装、拆卸或移动显示器之前，请 - 把 SETUP ( 放置 ) 菜单上的 MONITOR ( 显示器 ) 设置为咨询您的代理商。 PORTRAIT ( 纵向 )( 见第 19 页 )。 • 必须由至少 2 个人安装、拆卸或移动显示器。 • 请勿阻塞散热孔。如果显示器内部的温度升高，会导致故障。 • 需要一个符合 VESA 规格的支架和安装架。切勿用 VESA 孔以 •...
Page 156: 连接外围设备
连接外围设备连接 AV 设备小心 • 在连接或断开电线时请务必关闭主电源开关拔下插头。此外，请仔细阅读要连接设备的操作手册。 AV1 输入端子 • 连接线时，请注意不要搞错输入端子和输出端子。搞错输入端子和输出端子可能会引起故障和其它问题。连接 PC AV2 输入端子 AV 音频输入端子 PC1 输入端子 Cr/Pr Cb/Pb AV3 输入端子 PC2 输入端子 PC 音频输入端子 • 在 AV1 输入端子上使用市售的信号线 (DVI-D 24 芯 )。当使 PC3 输入端子用...
Page 157: 其它端子
连接外围设备其它端子连接多台显示器 PC/AV 音频输出端子您可以使用本显示器的 PC1/AV1 输入端子和 PC/AV 输出端子将 • 连接到 AV 音频输入端子或 PC 音频输入端子的设备其音频定多个显示器 ( 最多 5 个 ) 串联起来。义为输出。应使用市售的音频线 (RCA) 连接外围设备的音频输入端子。连接示例 • 音频输出取决于输入模式选择 ( 见第 15 页 )。第一台显示器第二台显示器 • 可通过音量调节功能调节音量 ( 见第 15 页 )。 •...
Page 158: 连接电源线
连接电源线小心 • 请务必使用随机附送的电源线。 1. 关闭主电源开关。 2. 将电源线 ( 附送 ) 插入交流电输入端子中。 3. 将电源线 ( 附送 ) 插入交流电源插座中。主电源开关用于电源输出交流电输入端子电源线 (附送) 安装临时支架从显示器上拆下螺丝钉，用这些螺丝钉安装临时支架。小心 • 显示器比较沉重，必须由至少 2 个人来进行操作。 • 请注意此支架只能供显示器正确安装前临时使用。临时支架可以安装在插图中显示的位置。螺丝钉临时支架小心 • 拆除临时支架后，请务必重新装上显示器上拆下的螺丝钉。...
Page 159: 捆绑线
捆绑线  安装连接线夹连接线夹位置连接到显示器后部端子的连接线可以用如图所示的提供的连接线夹妥帖地捆扎起来。把连接线夹插入孔中。小心连接线夹的安装（任何可用的孔） • 事先检查安装连接线夹的位置。连接线夹一旦安装就无法拆除。连接线夹  固定电源线电源线能用提供的电源线夹来固定。这样可以防止电源线意外度断开。 1. 把提供的电源线夹安装到电源线上，确保电源线夹的圆形孔一侧向下。 2. 把扎线的顶端插入电源线夹的孔中。 3. 握住扎线尾端的同时，把固定部位朝交流输入端子的方向滑动。电源线夹的孔扎线电源线夹固定部位遥控器准备工作安装电池遥控的有效操作范围 1. 轻按电池盖并朝箭头方向滑动。遥控器的有效操作范围为以遥控感应器为中心的上 / 下 / 左 / 右方向各大约...
Page 160: 打开 / 关闭电源
打开 / 关闭电源小心提示 • 在打开 PC 或播放设备前先打开显示器。 • 如果显视器处于输入信号待机模式下，您可以按下遥控器的 POWER ( 电源 ) 按钮，显视器进入待机状态。 • 您可以按下显示器上的电源开关打开／关闭显示器。打开主电源 • 在待机模式中设置 SCHEDULE ( 定时 ) 时电源发光二极管会在红色和橙色之间交替闪烁。  设定日期 / 时间 • 如果初次打开显示器时需要设置时间，会出现日期 / 时间设定画面。请设置日期和时间。 DATE/TIME SETTING 主电源开关 CANCEL 当主电源开关设置为关时，用遥控器...
Page 161: 基本操作
1. INPUT ( 输入 )( 输入模式选择 ) VOLUME 选择输入模式，并按 ID No. 画面显示菜单。按或进入。 MODEL PN-525E * 您可以按下显示器的输入开关选择输入端子。输入模式视频音频 1 0 2 4 x 7 6 8 V: 60 Hz H: 48.4 kHz PC1 DIGITAL (PC1 数字式 ) PC1 输入端子...
Page 162 基本操作  切换屏幕尺寸根据输入信号，即使改变屏幕尺寸，显示画面也可能保持不变。 WIDE PC 输入全屏显示画面。 ( 宽幅 ) AV 输入高宽比为 4 : 3 的图像被扩展至整个屏幕。 ZOOM1 PC 输入高宽比为 4 : 3 的图像被扩展至整个屏幕，并保持原高宽比不变。图 ( 放大 1) 像边缘会被切除。 AV 输入 ZOOM2 PC 输入如果以 ZOOM1 ( 放大 1) 显示切除了边缘，请按此比例显示。 ( 放大...
Page 163: 菜单选项
菜单选项显示菜单画面提示 • 随输入模式的不同会显示不同的菜单。进行视频和音频调节以及多种功能的设定。本节叙述怎样使用 • 如果约 15 秒没有执行任何操作，菜单栏会自动关闭 (DATE/ 菜单项。见第 18 页到 20 页了解每个菜单项的详细内容。 TIME SETTING ( 日期 / 时间设置 ) 和 SCHEDULE ( 定时 ) 画面将在大约 4 分钟后关闭 )。  操作示例［在 PICTURE ( 画面 ) 菜单中调节 CONTRAST ( 对比度 )。］ ...
Page 164: 菜单项详细信息
菜单选项菜单项详细信息 WHITE BALANCE ( 白色平衡 ) THRU.....照原样显示输入信号级别。此菜单将按输入模式的不同有所区别。 ( 通过 ) ( 仅适用于 PC1) PRESET...使用 PRESET ( 预设值 ) 选择色彩温度。  SCREEN (PC2/PC3) [ 屏幕 (PC2/PC3)] ( 预设值 ) AUTO ( 自动 ) USER .....分别用于调节 R-CONTRAST ( 红色对比度 )， ( 用户...
Page 165 菜单选项  SETUP ( 放置 )  OPTION ( 选项 ) OSD H-POSITION ( 屏幕显示水平位置 ) DATE/TIME SETTING ( 日期 / 时间设置 ) 选择日期和时间，然后按调节菜单栏的水平显示位置。设置日期和时间。按或或更改数值。 OSD V-POSITION ( 屏幕显示垂直位置 ) 请按照 “ 年 / 月 / 日 ” 的顺序设置日期。调节菜单栏的垂直显示位置。...
Page 166 菜单选项  ENLARGE [ 显示墙 ] (PC 输入 ) 提示 • 当把 WHITE BALANCE ( 白色平衡 ) 设置为 THRU ( 通过 ) 时， ENLARGE MODE ( 显示墙模式 ) 无法设置 BLACK LEVEL ( 黑色电平 )、CONTRAST ( 对比度 ) 设置用于显示墙的分屏数 ( 见第 21 页 )。及...
Page 167 菜单选项  显示墙  SCHEDULE ( 定时 ) 您可以串连 4，9，16 或 25 台显示器并把它们合并成一个大屏您能设置显示器的开关时间。幕进行显示。用 OPTION ( 选项 ) 菜单中的 SCHEDULE ( 定时 ) 设置此功能 ( 见每个显示器中显示被分割图像的显示墙视图。第 19 页 )。横向 PC2 ANALOG SCHEDULE XXXX/XX/XX XXX XX:XX:XX 原始图像...
Page 168: 调节 Pc 屏幕显示
菜单选项调节 PC 屏幕显示 (5) INPUT ( 输入 ) 电源打开时指定输入模式。没有指定时，会出现上一次关闭  自动调节电源时的画面。当您使用 PC2 输入端子或 PC3 输入端子首次显示 PC 屏幕时，或 PC1/AV1 上显示的输入模式根据 DVI SELECT (DVI 选择 ) 设当您改变 PC 的设置时，请使用自动屏幕调节。置而定。 1. 把输入切换到 PC2 或 PC3，显示调节模式 ( 见以下说明 )。 PC3/AV2 上显示的输入模式根据...
Page 169: 初始化 ( 重置 )/ 功能限制设置
初始化 ( 重置 )/ 功能限制设置您可以把设定返回出厂设置并限制操作。 SIZE 1. 按下约 5 秒后，按顺序按下和将出现。 FUNCTION ALL RESET ADJUSTMENT LOCK OSD DISPLAY RS-232C UNLOCKED END … [MENU] 2. 选择并设置您想要的项目。 ALL RESET ( 全部重置 ) 把设定重设为出厂设置。 MENU 按 , 选择 ON ( 开 ) 然后按。...
Page 170: 通过 Pc 控制显示器
通过 PC 控制显示器您可以通过 PC 上的 RS-232C(COM ( 串行通讯 ) 端口 ) 控制本通讯条件显示器。您还可以使用 PC 以串联的方式连接多台显示器。通过在各显示设定 PC 上 RS-232C 的通讯设置，使之与显示器的通讯设置相匹器上分配标识号 ( 见第 25 页 )，您可以选择或调节输入模式或配，具体如下 : 查看特定显示器的状态。波特率 9600 比特 / 秒停止位 1 位数据长度...
Page 171 通过 PC 控制显示器  响应代码格式  通讯间隔当正确地执行了一条指令时 • 返回到 OK ( 正确 ) 或 ERR ( 错误 ) 值之后，您必须发送以下指令。返回代码要设置响应指令的超时时间，请指定 10 秒或更久。 , 0A • 在指令得到响应和下一条指令的传送之间，需提供 100 ms 或更长一些的时间作为间隔时间。执行一项指令后会返回一个回应。 * 如果已经设定了 ID 号 VOLM0020 返回代码 OK ( 正确 ) 空格...
Page 172 通过 PC 控制显示器  通过 ID ( 标识符 ) 控制的相关命令 IDLK..此命令的参数设置了显示器的 ID ( 标识符 ) 号。显示器为所有后续命令的对象。本页所展示的命令示例是假定已经按下面方式进行连接且已经设置了 ID ( 标识符 ) 号。示例 : ID(标识符)号:1 ID(标识符)号:2 ID(标识符)号:3 ID(标识符)号:4 下述命令对象为 ID ( 标识 IDLK0002 ← 符 ) 号为 2 的显示器。搜索...
Page 173 通过 PC 控制显示器  转发控制本系统具有使在菊花链内的多台显示器使用同一信号指令的功能。此功能称为转发控制。您无需指派 ID ( 标识符 ) 号便可使用转发控制功能。 [示例] 设置 1 设置 2 设置 3 设置 4 * 如果显示器如上所示进行连接，您可以执行像 “ 设置所有显示器的输入设置为 PC1 DIGITAL (PC1 数字式 )” 之类的命令。  转发控制指令可通过设置参数的第四个字符为 “ ＋ ” 来实现转发功能。示例...
Page 174: Rs-232C 指令表
通过 PC 控制显示器 RS-232C 指令表怎样阅读指令表指令 : 指令域 ( 见第 24 页 ) 说明 : W 当 “ 参数 ” 被设定在参数域时 ( 见第 24 页 )，指令功能如所述，处于 “ 控制 / 响应内容 ” 状态下。当返回值显示处于 “ 回复 ” 时，在参数域 ( 见第 24 页 ) 中设置 “????”, “ ?”...
Page 175 通过 PC 控制显示器 PICTURE ( 画面 ) 菜单控制项指令说明参数回复控制 / 响应内容 AUTO ( 自动 ) AGIN 当输入模式为 PC2，PC3。否 CONTRAST ( 对比度 ) CONT 0-60 0-60 PC2，PC3 上为 0-127 BLACK LEVEL ( 黑色电平 ) BLVL 0-60 0-60 PC2，PC3 上为...
Page 176 通过 PC 控制显示器 OPTION ( 选项 ) 菜单控制项指令说明参数回复控制 / 响应内容 DATE/TIME SETTING ( 日期 / 时间设置 ) DATE AABBCCDDEE AABBCCDDEE AA: 年，BB: 月，CC: 日，DD: 时间，EE: 分钟是 SCHEDULE ( 定时 ) SC01- ABCDEFFGGH ABCDEFFGGH 指定数字的计划表...
Page 177 通过 PC 控制显示器初始化 / 功能限制设置 [FUNCTION ( 功能 )] 菜单控制项指令说明参数回复控制 / 响应内容 ALL RESET ( 全部重置 ) RSET 否 ADJUSTMENT LOCK ( 调节锁定 ) ALCK 0-2 0: OFF ( 关 ) 是 OSD DISPLAY ( 屏幕显示 ) LOSD 0-1 0: ON ( 开...
Page 178: 故障解决
故障解决在请求维修服务时，务必遵循下述检查步骤，针对遇到的症状控制按钮不起作用。寻求可能的解决办法。无图象。 • 外界的某些负载噪声可能会干扰显示器正常运行。关闭电源，没有画面或声音。至少等待 5 秒后打开电源，然后检查运行情况。 • 电源线是否断开连接？ ( 见第 12 页 ) • 主电源开关是否设置为 OFF ( 关 ) ？ ( 见第 14 页 ) 输入模式自动更改。 • 显示器是否处于待机模式 ( 主电源发光二极管呈桔黄色 ) ？ • AUTO INPUT CHANGE（自动更改输入）为 ON（开）时，如果 ( 见第...
Page 179 规格  产品规格型号 PN-525E 液晶显示器元件 52寸宽 (对角线132.2 cm) ASV低反射黑色TFT液晶显示器最大解像度 (像素) 1920 x 1080 最高色彩 1677万色 (8位/色) 像素间距 0.600 mm (水平) x 0.600 mm (垂直) 右/左/上/下各176° (对比率 ≥ 10) 可视角度屏幕活动域 (mm) 1152.0 x 648.0 数字式 (兼容DVI 1.0标准), 模拟式RGB (红绿蓝)(0.7 Vp-p)[75 Ω] PC输入信号...
Page 180 规格  三维视图请注意下面显示的数值均为近似值。单机: mm VESA 孔 1254 打开宽度 (1157) 在安装显示器时，请务必使用符合 VESA 兼容安装方法的挂壁式 / 吸顶式支架。夏普推荐使用 M6 螺丝钉并上紧螺丝钉。注意显示器的螺丝孔深度为 10 mm。松开支架可能会导致显示器跌落，从而造成人身伤害及产品损坏。应将螺丝钉拧入螺丝孔，且螺纹应超过 8 mm。使用承重能力为监视器重量 4 倍或 4 倍以上的支架。  兼容信号时序 (PC) 屏幕解像度水平同步垂直同步点频率模拟信号数字信号 VESA 640 x 480 31.5 kHz 60 Hz 25.175 MHz...
Page 181 规格  电源管理显示器遵循两种模式 : VESA DPMS 和 DVI DMPM。您的视频显示卡和 PC 必须支持同样的标准，以便显示器电源管理功能正常工作。 DPMS: 显示器电源管理信号 DMPM: 数字式显示器电源管理 DMPM 屏幕耗电量 DPMS 屏幕耗电量水平同步垂直同步 ON STATE (正常显示) 显示 325 W 是是显示器 ON (开) 显示 325 W STANDBY (待机) 否...
Page 182 备忘录 (TINSM1108MPZZ)
Page 184 Printed in Japan Gedruckt in Japan Printed on 100% post-consumer recycled paper Imprimé au Japon Отпечатано в Японии Gedruckt auf 100% Recycling-Papier Imprimé sur 100% de papier recyclé 印刷于日本 Отпечатано на 100% переработанной бумаге DSC4 TINSM1108MPZZ (4) 采用100％可回收的纸张印刷...

Sharp PN-525E Mode D'emploi

English

Deutsch

Français

Русский

汉语

Les langues disponibles

Liens rapides

Chapitres

Dépannage

Manuels Connexes pour Sharp PN-525E

Sommaire des Matières pour Sharp PN-525E

Table des Matières
