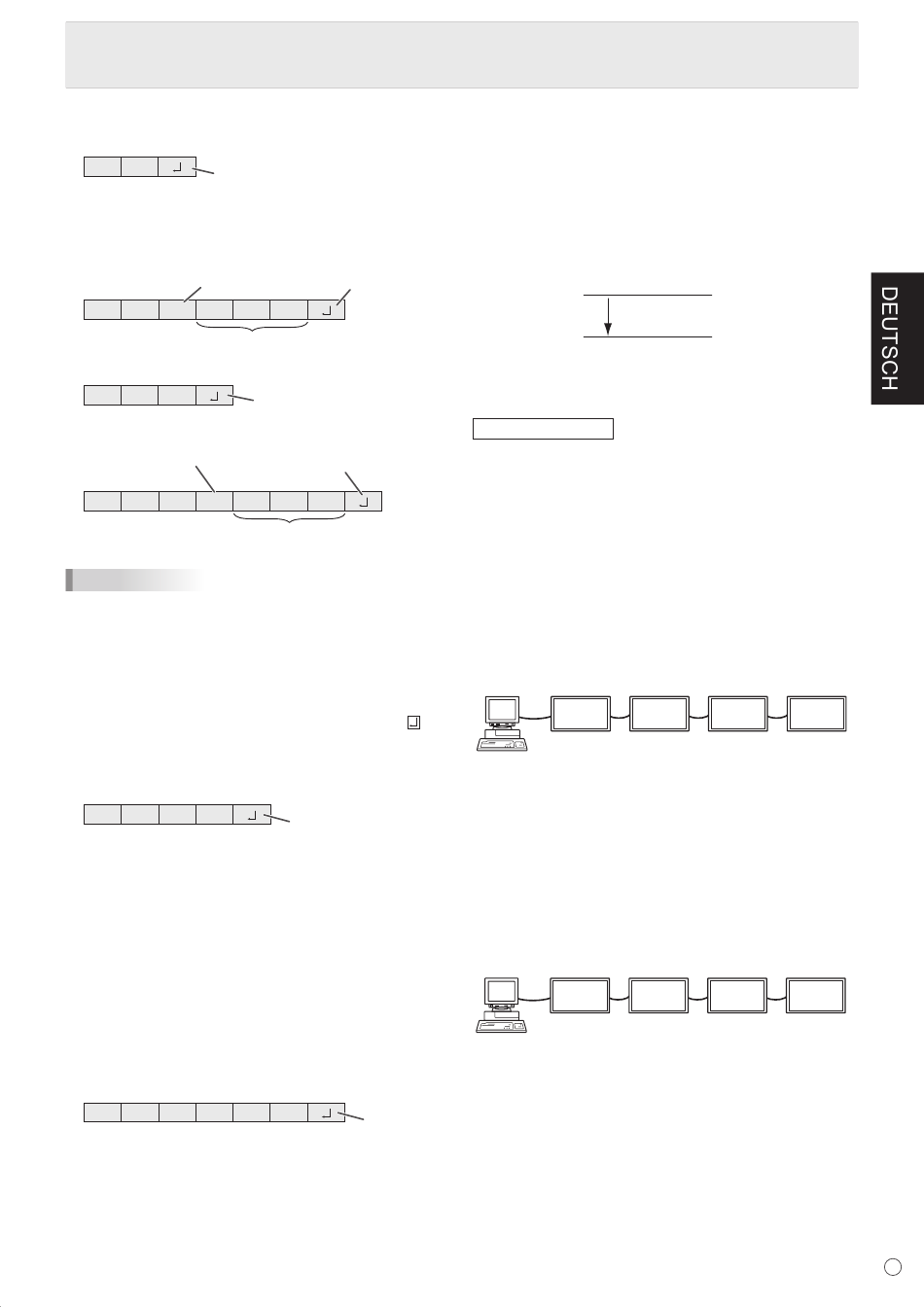

Antwortcodeformat
Wenn ein Befehl korrekt ausgeführt wurde
O K
Antwortcode
(0D
H
Eine Antwort wird nach Ausführung eines Befehls
zurückgegeben.
* Wenn eine ID-Nummer zugewiesen wurde
Leerzeichen (20
O K SPC 0
ID-Nummer des entsprechenden Monitors
Wenn ein Befehl nicht ausgeführt wurde
E R R
* Wenn eine ID-Nummer zugewiesen wurde
Leerzeichen (20 )
H
E R R SPC
TIPPS
• "ERR" wird zurückgegeben, wenn kein relevanter Befehl
vorliegt oder wenn der Befehl im aktuellen Monitorzustand
nicht verwendet werden kann.
• Wenn keine Kommunikation hergestellt wurde (z.B. wegen
einer schlechten Verbindung zwischen PC und Monitor),
wird keine Antwort zurückgemeldet (nicht einmal ERR).
• Wenn die angegebene ID-Nummer keinem Monitor
zugewiesen wurde (z.B. wenn der Befehl IDSL0002
verwendet wird, aber kein Monitor mit der ID-Nummer 2
vorhanden ist), wird keine Antwort zurückgemeldet.
Wenn die Befehlsausführung längere Zeit dauert
W A I T
Bei den folgenden Befehlen wird "WAIT" als Antwort
zurückgegeben. In diesem Fall wird ein Wert zurückgemeldet,
wenn Sie eine Zeitlang warten. Senden Sie während dieser
Zeit keinen Befehl.
An den WAIT-Befehl ist keine ID-Nummer angehängt.
• Befehle, bei denen WAIT als Antwort zurückgegeben wird:
1. Bei Verwendung der Wiederholungssteuerung
2. Bei Verwendung eines IDSL- oder IDLK-Befehls
3. Bei Verwendung eines der folgenden Befehle: RSET,
INPS, ASNC, WIDE, EMAG, EPOS, PXSL, POWR,
AGIN, MWIN, MWIP, MWPP, ESTG
Wenn die Steuerung über RS-232C durch die Bediensperre
gesperrt wurde. (Siehe Seite 23.)
L O C K
, 0A )
H
Antwortcode
)
(0D , 0A )
H
H H
0 1
Antwortcode
(0D , 0A )
H H
Antwortcode
(0D , 0A )
H H
0 0 1
ID-Nummer
Antwortcode
(0D , 0A )
H H
E D
Antwortcode
(0D , 0A
H H
Steuerung des Monitors über einen PC
Kommunikationsintervall
• Nachdem die Meldung OK oder ERR angezeigt wurde,
müssen Sie die nächsten Befehle senden.
Legen Sie mindestens 10 Sekunden als Wartezeit für die
Antwort auf einen Befehl fest.
• Legen Sie ein Intervall von 100 ms oder mehr zwischen der
Befehlsantwort und der Übertragung des nächsten Befehls
fest.
VOLM0020
OK
INPS0001
WAIT
OK
Erweiterter Betrieb
Dieser Abschnitt beschreibt Befehle, die für hintereinander
geschaltete Monitore gelten.
Der allgemeine Kommunikationsablauf ist identisch mit dem
Abschnitt "1:1-Verbindung mit einem PC".
ID-Nummern
Sie können jedem Monitor eine eigene ID-Nummer zuweisen
(siehe Seite 19). Dadurch können Sie jeden Monitor in der
Kette separat ansteuern.
Die Zuweisung der ID-Nummern können Sie entweder über
das Bildschirmmenü (mit der Fernbedienung) oder über den
PC mit Hilfe des RS-232-Kabels vornehmen.
[Beispiel]
ID-Nummer: 1 ID-Nummer: 2 ID-Nummer: 3 ID-Nummer: 4
Wenn Monitore wie oben dargestellt miteinander verbunden
sind, können Sie Befehle wie "Stelle die Lautstärke des
Monitors mit der ID 4 auf 20" ausführen.
Bei der Steuerung von hintereinander geschalteten Monitoren
mit zugewiesenen ID-Nummern sollten Sie die doppelte
Vergabe einer ID-Nummer generell vermeiden.
Die ID-Nummern müssen nicht in aufsteigender Reihenfolge
vom PC weg zugewiesen werden. Sie können auch wie unten
gezeigt zugewiesen werden.
[Beispiel]
ID-Nummer: 3 ID-Nummer: 2 ID-Nummer: 4 ID-Nummer: 1
)
Intervall von 100 ms oder mehr
25
