Table des matières
Instructions de sécurité
Déclaration de conformité
Contenu du carton
Instructions d'assemblage
Barrières de sécurité et supports
Avant la première utilisation
Entretien de la batterie
Raccordement électrique
Composantes des voitures
Processus de liaison
Préparation pour le départ
Changement du sens de course
Maintenance et entretien
Remplacement de la tresse double et de la quille de guidage 12
Remplacement de l'essieu arrière
Élimination des défauts / mode de conduite
Caractéristiques techniques
Instructions de sécurité
Bienvenue
Soyez les bienvenus au sein de l'équipe Carrera!
Ce mode d'emploi contient des informations importantes concer-
nant l'assemblage et l'emploi de votre piste Evolution. Veuillez le lire
attentivement et le conserver ensuite précieusement.
Si vous souhaitez poser des questions, adressez-vous à notre dis-
tributeur ou visitez nos sites Internet :
carrera-toys.com
Veuillez vérifier si la livraison est complè-te et s'il y a d'éventuelles
détériorations dues au transport. L'emballage contient des informa-
tions importantes et doit également être conservé.
Nous vous souhaitons beaucoup de plaisir avec votre nouveau
circuit électrique Carrera Evolution.
Instructions de sécurité
• Attention ! Ne convient pas aux enfants de moins de 36 mois.
Risque d'asphyxie, de petits éléments pouvant être ingérés. Atten-
tion : risque de coincement fonctionnel.
• Attention !
Ce jouet contient des aimants ou des composants magnétiques.
Des aimants collés les uns aux autres ou à un objet métallique à
l'intérieur du corps humain peuvent entraîner des lésions graves ou
mortelles. En cas d'ingestion ou d'inhalation d'aimants, demandez
immédiatement une assistance médicale.
• Attention !
L'utilisation du chargeur de piles n'est autorisée qu'aux enfants
de plus de 8 ans. Il convient de donner des instructions suffisantes
pour que l'enfant soit en mesure d'utiliser le chargeur de piles de
manière sûre, et il convient de lui expliquer que le chargeur n'est
pas un jouet et qu'il ne faut par conséquent pas jouer avec ce
dernier.
• Le transformateur n'est pas un jouet! Les raccords du transfo
peuvent court-circuiter! Indications aux parents: Contrôler
régulièrement si le câble, la prise ou le boîtier du transfo ne sont
pas endommagés! N'exploiter le jouet qu'avec les transformateurs
recommandés! En cas de dommages, il ne faudra plus utiliser
le transformateur! N'utiliser le circuit électrique qu'avec un seul
transformateur. En cas de pauses assez longues, nous conseillons
de débrancher le transformateur du courant secteur. Ne pas ouvrir
le boîtier du transfo et des régulateurs de vitesse!
Consigne aux parents :
Les transformateurs et les blocs-secteurs des jouets ne sont pas
des jouets et ne doivent pas être employés comme tels. Ces
produits devront être utilisés sous la surveillance constante des
parents.
• Il faut vérifier régulièrement si le circuit, les voitures et le chargeur
présentent des dommages sur les câbles, les prises et les boîtiers !
Remplacer les pièces défectueuses.
• Le circuit de course n'est pas approprié à l'emploi à l'air libre ou
dans des pièces humides! Éloigner des liquides.
• Ne poser aucune pièce métallique sur le circuit pour éviter les
courts-circuits. Ne pas poser le circuit à proximité immédiate d'ob-
jets fragiles, car les voitures qui seraient projetées hors de la piste,
pourraient causer des dégâts.
• Avant de nettoyer, retirer la fiche de courant! Pour le nettoyage,
utiliser un torchon humide, pas de solvant ou de produits chimiques!
Si le circuit n'est pas utilisé, conserver le circuit en le protégeant
de la poussière et de l'humidité, de préférence dans son carton
original.
• Ne pas faire de courses de voitures à hauteur du visage ou des
yeux, car il y a risque de blessures en cas de projection des voitures
hors du circuit.
10
• L'utilisation non conforme du transformateur peut causer un choc
électrique.
• Le jouet doit être raccordé uniquement à des appareils
de la classe de protection II.
10
• Le jouet et le chargeur doivent être utilisés uniquement avec un
10
transformateur pour jouets.
10
• Si le câble d'alimentation sur secteur de cet appareil est endom-
10
magé, il doit être envoyé au service client de l'entreprise Stadlbauer
10
ou remplacé par une personne qualifiée afin d'éviter toute mise en
10
danger.
10
Remarque:
11
11
La voiture ne pourra être remise en marche qu'entièrement remon-
11
tée. Seules des personnes adultes sont autorisées à exécuter
11
l'assemblage.
11
12
Cet appareil ne doit pas être utilisé par des personnes (incluant les
enfants) ayant des capacités physiques, sensorielles et mentales
12
réduites ou faisant preuve d'un manque d'expérience et de connais-
12
sances lorsqu'elles ne sont pas sous la surveillance d'une personne
12
responsable de leur sécurité ou lorsqu'elles ne sont pas formées à
12
la bonne utilisation de l'appareil par cette personne. Les enfants
doivent toujours être surveillés afin de garantir qu'ils ne jouent pas
avec l'appareil.
Il convient d'indiquer aux enfants de ne pas tenter de recharger
des piles non rechargeables, en raison du risque d'explosion.
Déclaration de conformité
Par la présente, l'entreprise Stadlbauer Marketing + Vertrieb GmbH
déclare que l'article „2,4 GHz WIRELESS+" est conforme avec les
exigences essentielles de la directive 1999/5/CE (R&TTE).
Vous trouverez la déclaration de conformité à l'adresse suivante :
carrera-toys.com
Contenu du carton
1 Ferrari 150° Italia "Fernando Alonso, No.5"
1 Red Bull Racing RB7 "Sebastian Vettel, No.1"
2 Régulateurs de vitesse 2,4 GHz WIRELESS+
1 Rail de raccordement 2,4 GHz WIRELESS+
4 Droites standard
14 Virages 1/60°
2 Changements de piste
2 Batteries LiPo pour régulateurs de vitesse
2 Pièces de fermeture d'accotement (gauche et droite)
1 Transformateur
Glissières de sécurité
Contact à glissement de rechange
Accessoires
Manuel d'utilisation
Longueur de parcours: 260 x 170 cm
Encombrement: 7 m

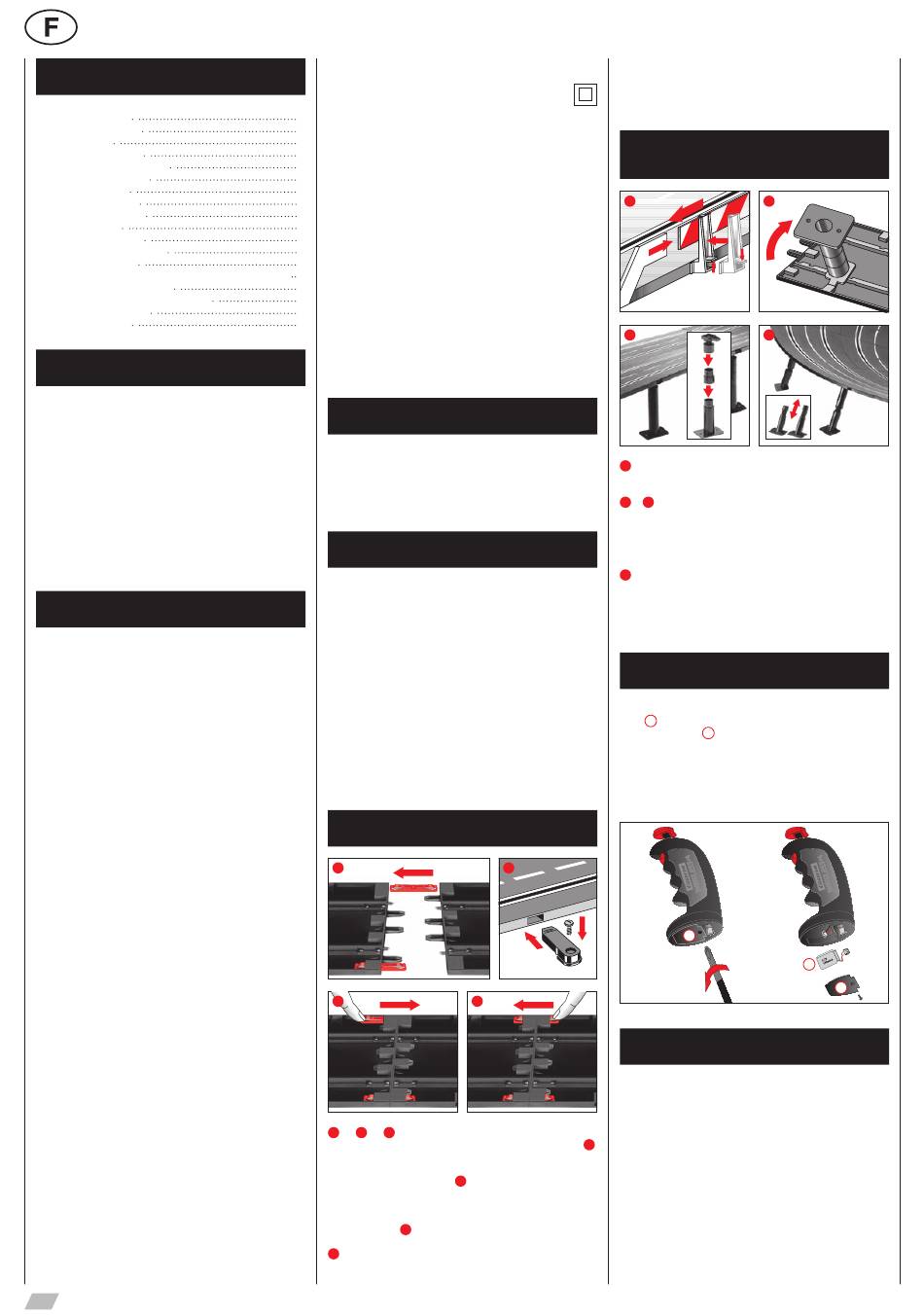

Instructions d'assemblage
1
2
+
+
Avant l'assemblage, insérez les clips de rac-
1
2
3
cordement dans les rails, comme indiqué à la Figure
Assemblez les rails sur une surface d'appui bien plane. Dé-
placez les clips de raccordement dans le sens de la flèche,
comme indiqué à la Figure
, jusqu'à ce que vous enten-
2
diez le clic de fixation. Le clip de raccordement peut également être
inséré ultérieurement. Le clip de raccordement peut se détacher
dans les deux sens, en appuyant tout simplement sur l'ergot de
blocage (voir Fig.
).
3
Fixation: Pour fixer les éléments du circuit sur un panneau, il
4
faut utiliser les fixations à éléments (N° d'art. 85209, ne sont pas
contenues dans le carton).
Remarque:
La moquette n'est pas une base de montage appropriée, car elle
se charge électrostatiquement, il s'y forme des peluches et elle est
très inflammable.
1
3
Glissières de sécurité: les supports des glissières de sécurité
1
seront installés en les montant par bascule sur les bords de la piste.
+
2
3
têtes à rotule dans les logements rectangulaires existants sur
la face inférieure de la piste. La hauteur des supports peut être
augmentée par des pièces intercalaires. Les pieds des supports
peuvent être vissés (vis non fournies).
Support de virages relevés:
4
Pour renforcer les virages relevés, il y a des supports inclinés de
longueur adéquate. Poser les supports fixes à l'entrée et à la sortie
du virage. EmboÎter les têtes des supports dans les emplacements
ronds existants sur la face inférieure de la piste.
Avant la première utilisation
Avant la première utilisation de la commande manuelle, la batterie
livrée
2
timent de la batterie
Raccordez la fiche d'alimentation de la batterie à la prise d'alimen-
tation de la commande manuelle et placez la batterie dans le com-
partiment. Revissez enfin le couvercle du compartiment de batterie.
Les batteries sont chargées en usine, elles doivent cependant
être complètement chargées avant la première utilisation.
4
3
Afin d'atteindre une durée de vie et une puissance de la batterie
élevées, les points suivants concernant l'entretien et le stockage
doivent être observés.
• Charger complètement la nouvelle batterie avant la première uti-
.
lisation.
1
• Une batterie complètement chargée permet un temps de jeu
d'environ 8 heures. La portée de la commande manuelle se réduit
en cas de performance faible de la batterie. C'est au plus tard à ce
moment que la batterie doit être rechargée.
• En cas de longue période de non-utilisation, retirez la batterie de
la commande manuelle et stockez-la dans un endroit sec à tempé-
rature ambiante (16° - 18°C). Afin d'éviter une décharge totale, la
batterie stockée doit être chargée tous les 2 à 3 mois.
Après avoir déconnecté la batterie, le régulateur manuel doit être à
nouveau relié au rail de raccord.
Barrières de sécurité
et supports
2
4
Support de passages surélevés: Glisser les pivots des
doit être installée dans la commande. Vissez le compar-
sur le dessous de la commande manuelle.
1
1
2
Entretien de la batterie
1
