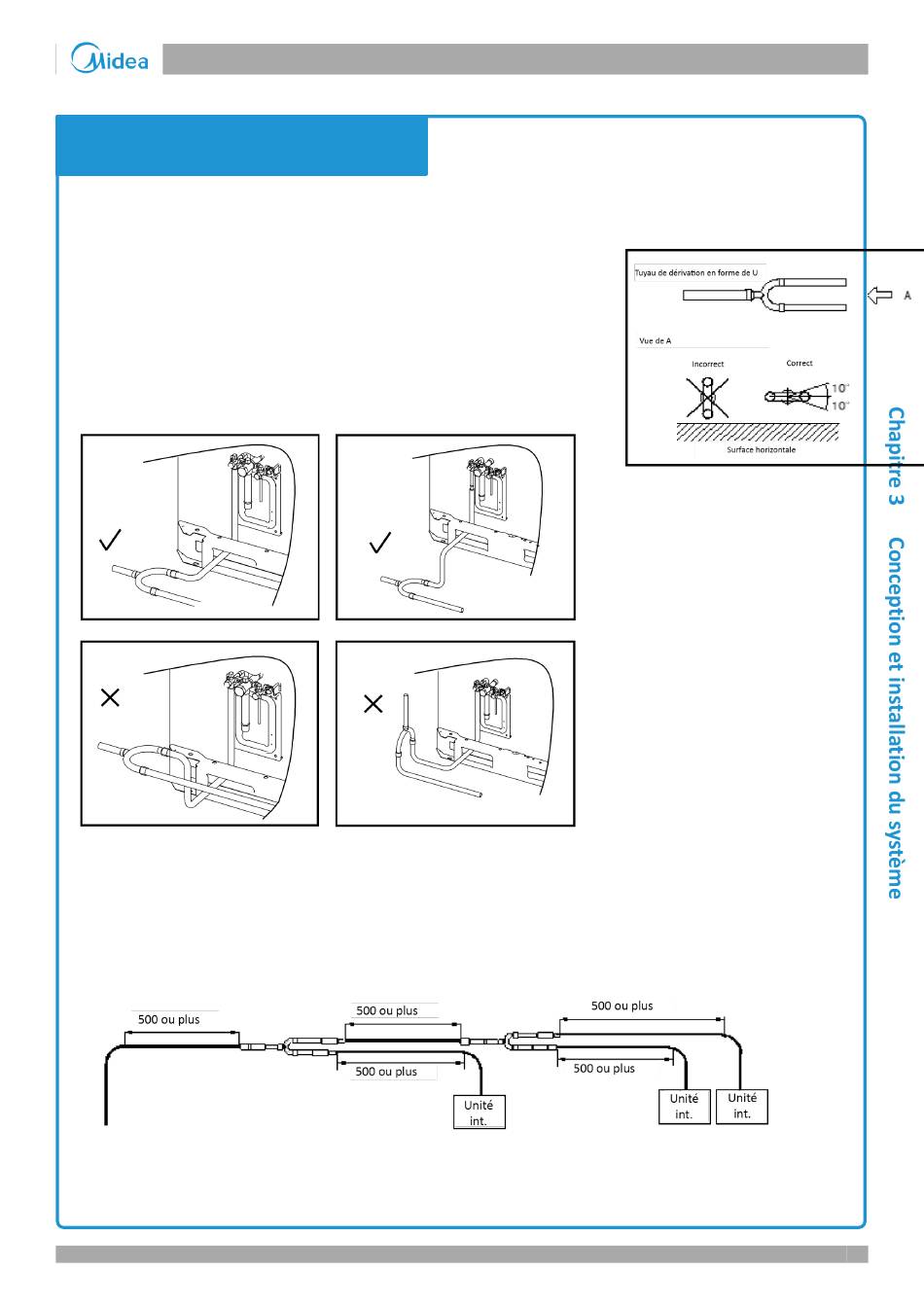

5.6 Raccords de dérivation
Notes pour les installateurs
§ Utilisez des raccords de dérivation en forme de U, tel qu'indiqué dans
les schémas de construction. Ne remplacez jamais les raccords de
dérivation en U par des raccords en T.
§ Les raccords de dérivation intérieurs peuvent être installés
horizontalement ou verticalement. Les raccords de dérivation
horizontaux doivent être installés à un angle inférieur ou égal à 10º par
rapport à l'horizontale afin que la distribution du réfrigérant soit
uniforme et en vue d'éviter les dysfonctionnements. Voir l'Illustration 3-
5.8.
Figure 3-5.9 : Installation des raccords de dérivation extérieurs
§ Pour assurer même distribution de réfrigérant, les joints de dérivation ne doivent pas être installés à moins de 500
mm d'un coude à 90°, d'un autre joint de dérivation ou de la section droite de la tuyauterie menant à une unité
intérieure, le minimum de 500 mm étant mesuré à partir du point où le joint de dérivation est connecté à la
tuyauterie, comme indiqué ci-dessous.
@
V8i PRO VRF 50Hz
Illustration 3-5.8 : Orientation
des raccords de dérivation
133
