5.3.3 Extrémités de tuyauterie en cuivre expansibles
Notes pour les installateurs
§ Les extrémités de la tuyauterie en cuivre peuvent être élargies de façon à insérer une autre longueur de tuyauterie
et de souder le joint.
§ Insérez la tête expansible du détendeur dans le tuyau. Une fois l'expansion du tuyau terminée, tournez le tuyau
de cuivre de quelques degrés pour rectifier la ligne droite laissée par la tête expansible.
Attention
§ Retirez les bavures qui restent après la coupe.

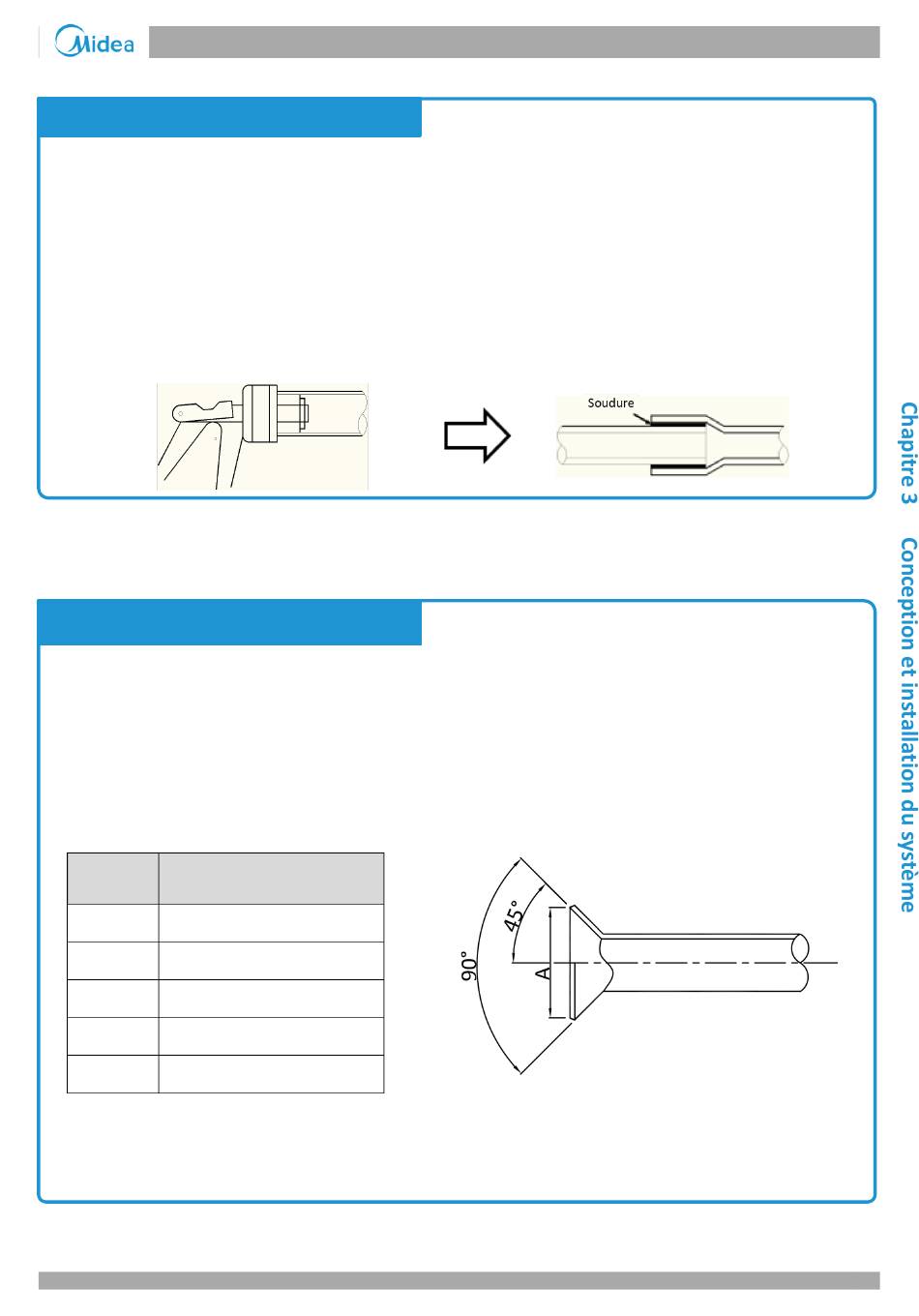

Illustration 3-5.1 : Extrémités de tuyauterie en cuivre expansibles
5.3.4 Joints évasés
Les joints évasés doivent être utilisés là où un raccord fileté est nécessaire.
Notes pour les installateurs
§ Avant d'évaser la tuyauterie 1/2H (demi-dur), recuire l'extrémité du tuyau à évaser.
§ N'oubliez pas de placer l'écrou évasé sur la tuyauterie avant de l'évaser.
§ Assurez-vous que l'ouverture évasée n'est pas fissurée, déformée ou rayée, sinon l'étanchéité ne sera pas bonne
et des fuites de réfrigérant pourront se produire.
§ Le diamètre de l'ouverture évasée doit être compris dans les plages spécifiées dans le Tableau 3-5.1. Voir
l'Illustration 3-5.2.
Tableau 3-5.1 : Plages d'ouverture évasées
Diamètre d'ouverture évasée (A)
Tuyau (mm)
Ф6,35
Ф9.52
Ф12,7
Ф15,9
Ф19,1
§ Lors de la connexion d'un joint évasé, appliquez de l'huile de compresseur sur les surfaces intérieure et extérieure
de l'ouverture évasée pour faciliter le raccordement et la rotation de l'écrou évasé, pour assurer une liaison solide
entre la surface d'étanchéité et la surface d'appui et éviter que le tuyau ne se déforme.
@
@
(mm)
8,7 - 9,1
12,8 - 13,2
16,2 - 16,6
19,3 - 19,7
23,6 - 24,0
Illustration 3-5.2 : Ouverture évasée
V8i PRO VRF 50Hz
129
