V8i PRO VRF 50Hz

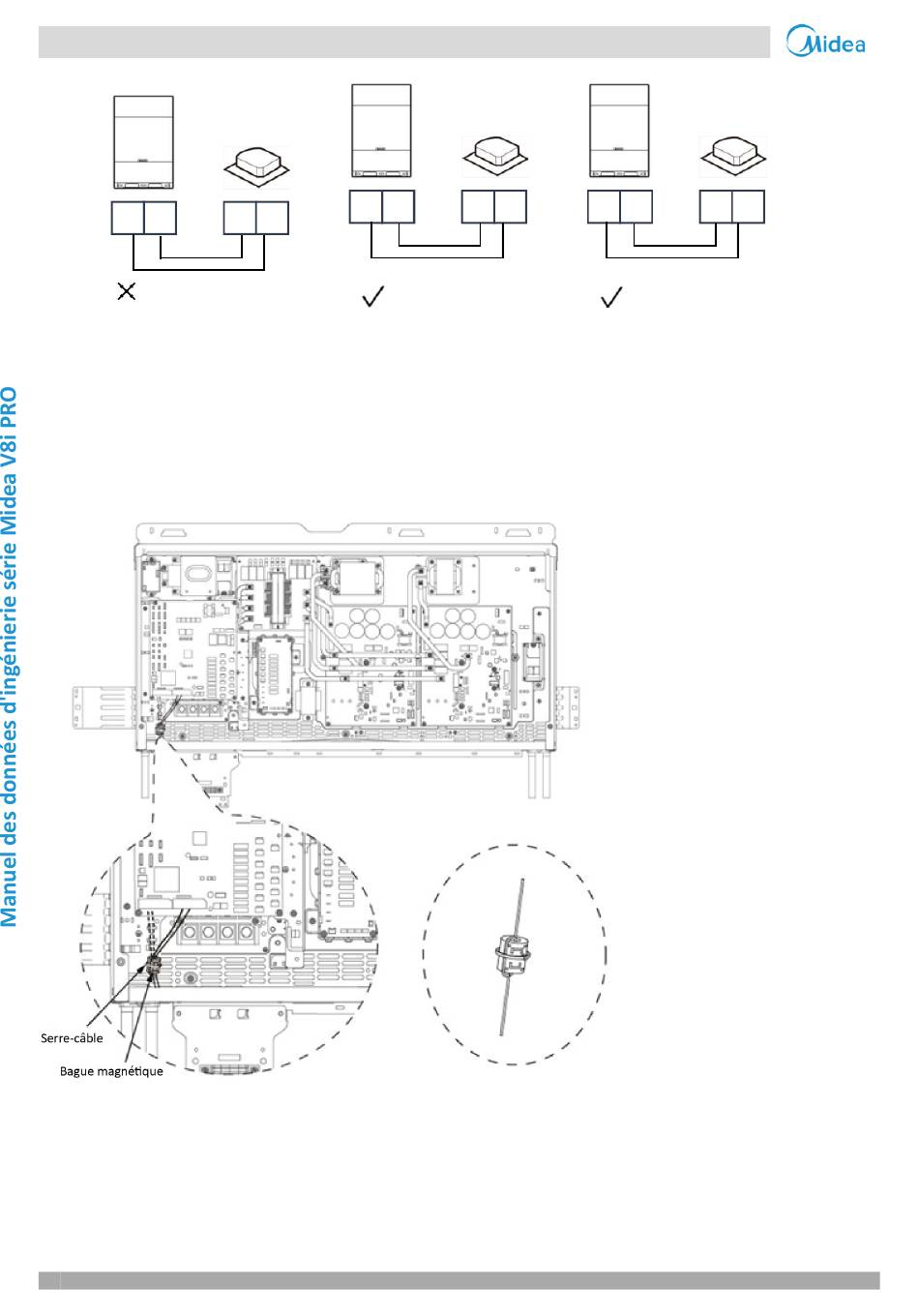

Illustration 3-9.5 : Câblage de communication
R 6 R 7
U V
R 6 R 7
U V
U V
R 6 R 7
9.3.1 L'installation de l'anneau magnétique
Pour le système, l'effet EMI de la ligne de communication M1M2 (ou PQE/PQ) peut être amélioré en ajoutant un anneau
magnétique. L'installation est illustrée dans la figure ci-dessous. L'anneau magnétique doit être fixé avec la ligne de
communication (il peut être enroulé sur deux tours), placé dans le boîtier de commande électrique et fixé avec un serre-
câble.
Illustration 3-9.6 : L'installation de l'anneau magnétique
150
