AMI Toricon
Installation
3.7.
3.7.1
3.8.
A-96.250.472 / 010625
Sorties analogiques
Sorties 1 et 2 (sorties courant)
Avis: Charge ohmique maximale 510 Ω.
Si les signaux sont transmis à deux récepteurs différents, utiliser
un isolateur de signal (isolateur en boucle).
Sortie de signal 1: bornes 14 (+) et 13 (−)
Sortie de signal 2: bornes 15 (+) et 13 (−)
Pour la programmation, voir
Installation.
Options d'interface
L'emplacement pour les interfaces peut être utilisé pour étendre les
fonctionnalités de l'instrument AMI avec:
 Troisième sortie
 une connexion Profibus ou Modbus
 une connexion HART
 une interface USB
5.2 Sorties analogiques, p.

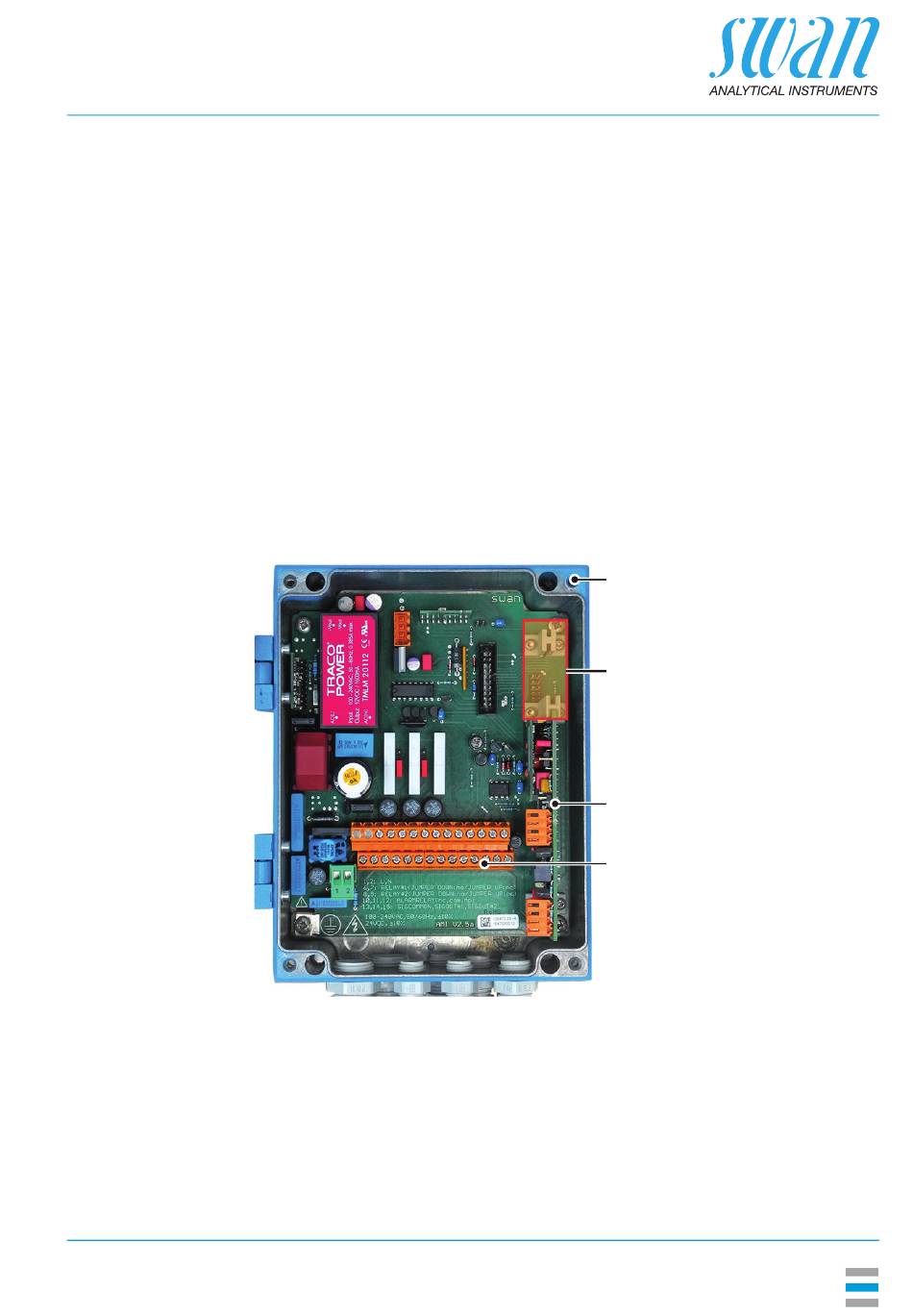

A MI Transmetteur
A
B Fente pour interface
C
Frontend PCB
D Visser les bornes
B
C
D
49, menu
23
