Swan Analytical Instruments AMI Toricon Manuel D'utilisation page 52

AMI Toricon
Liste des programmes et explications
5.2.1.43
5.2.1.43.10
5.2.1.43.20
52
 Contrôleur PD: la combinaison d'un contrôleur de gestion P
avec un contrôleur de gestion D va réduire le temps de ré-
ponse à un changement rapide de la valeur référence. Si le
temps dérivé est réglé sur zéro, le contrôleur de gestion D est
désactivé.
Paramètres: consigne, bande prop., temps dérivé
 Contrôleur de gestion PID: la combinaison entre un contrôleur
de gestion P, un contrôleur de gestion I et un contrôleur de
gestion D permet de contrôler le processus de manière opti-
male. Paramètres: consigne, bande prop., temps intégral,
temps dérivé.

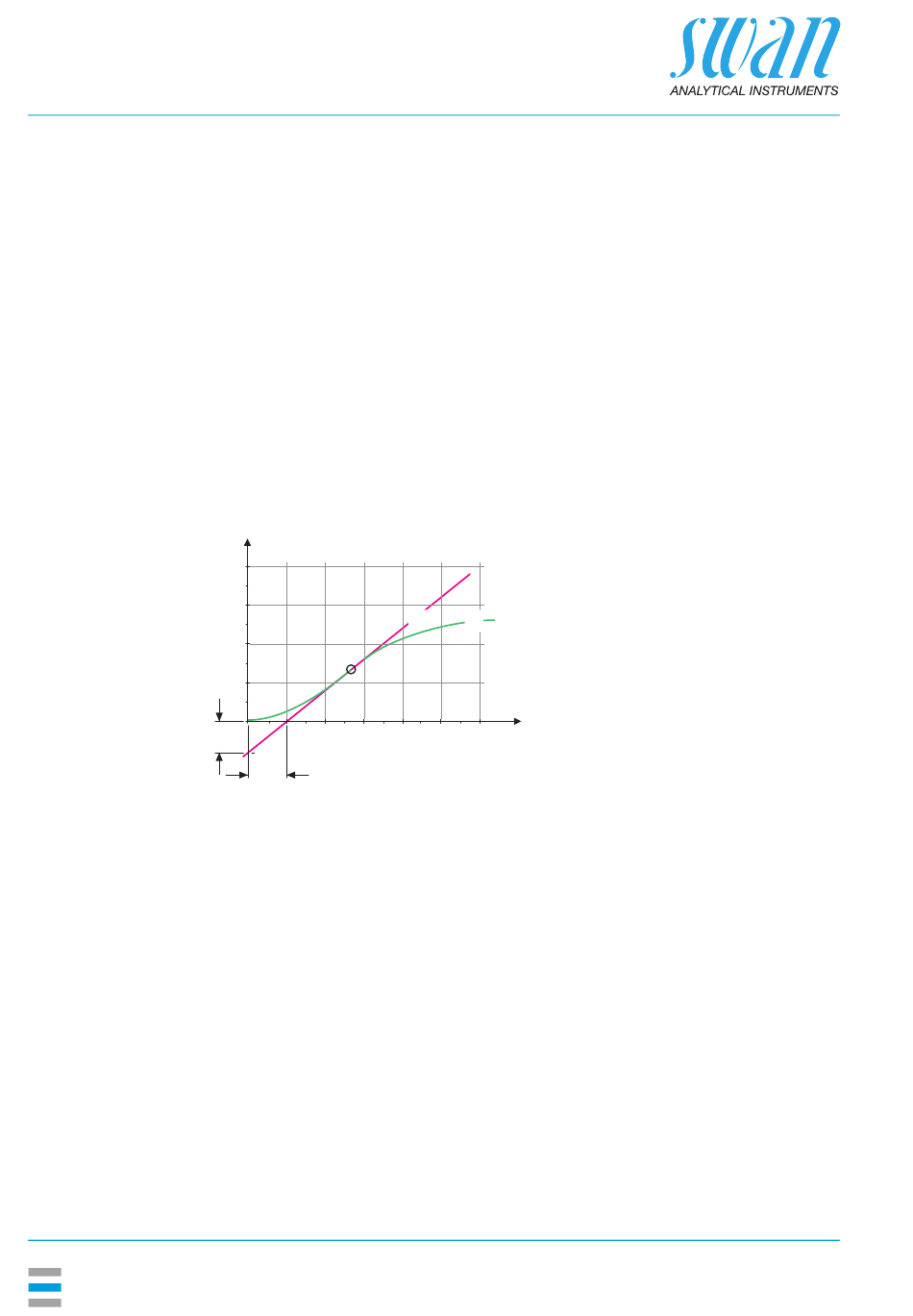

Méthode Ziegler-Nichols pour optimiser un contrôleur de gestion PID:
Paramètres: consigne, bande prop., temps intégral, temps dérivé
Y
a
L
A Réponse à une sortie de commande maximum
B
Tangente sur le point d'inflexion
X Temps
Le point d'intersection de la tangente avec les axes respectifs fournit
les paramètres a et L.
Pour plus de détails concernant les connexions et la programmation,
se reporter au manuel de l'unité de contrôle. Choisir le contrôle as-
cendant ou descendant.
Si contrôle ascendant ou descendant est actif.
Paramètres Rég.
Consigne: valeur référence définie par l'utilisateur (valeur mesurée
ou débit)
Bande prop.: plage inférieure (contrôle ascendant) ou supérieure
(contrôle descendant) à la consigne dans laquelle l'intensité de do-
sage est réduite de 100 % à 0 % pour atteindre la consigne sans dé-
passement de la valeur.
B
A
X
Xp = 1.2/a
Tn
= 2L
Tv = L/2
