Coopération avec des actionneurs électriques - Modules séquentiels EN54C-LS4 et EN54C-LS8.
Les modules séquentiels sont conçus pour être utilisés avec des actionneurs électriques sans ressort de rappel
(EN54C-LS4) et avec des actionneurs électriques avec ressort de rappel (EN54C-LS8) utilisés pour les clapets coupe-feu et les
exutoires de fumée. Ces dispositifs sont utilisés dans les systèmes d'alarme incendie et les systèmes de contrôle des fumées et
de la chaleur.
Lors de la mise en marche de l'actionneur électrique, une surcharge de courant de courte durée, dépassant son
courant nominal, peut se produire. Si plusieurs actionneurs électriques sont connectés, le courant de surtension susmentionné
présente un risque de fonctionnement incorrect de l'alimentation électrique (par exemple, déclenchement de la protection du
circuit de sortie), bien qu'il ne dépasse pas la capacité de courant de l 'alimentation électrique.
Le module de commutation séquentielle provoque la commutation séquentielle des récepteurs connectés à ses sorties,
avec un retard de 100 ms. Grâce à cette solution, le courant de surtension est réduit à la valeur garantissant le bon
fonctionnement de l'alimentation. Elle permet ainsi de connecter en toute sécurité des actionneurs supplémentaires. Toutes les
sorties sont protégées indépendamment par des fusibles en polymère PTC et des diodes LED signalent l'activation de chaque
sortie.
Le module est contrôlé par un dispositif de commande (par exemple un panneau de commande CSP) qui configure la
résistance au niveau du connecteur INPUT. La sortie technique de défaillance signale les défaillances à l'entrée paramétrique
INPUT.

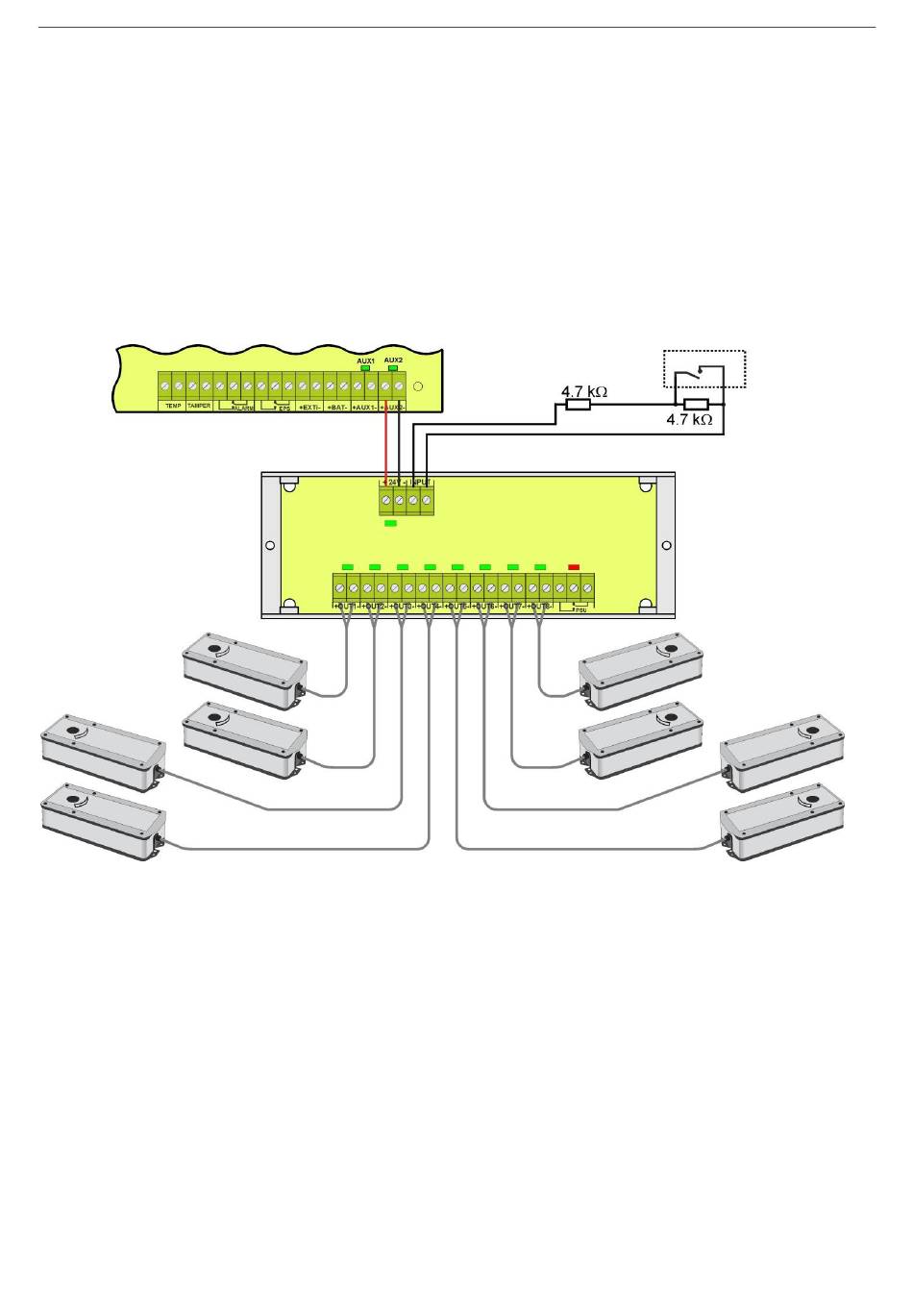

Fig. 13. Exemple de connexion du module séquentiel EN54C-LS8 avec des actionneurs à ressort de rappel.
