www.pulsar.pl
5.1.
Panneau de contrôle.
L'unité d'alimentation est équipée d'un panneau LED permettant de vérifier l'état actuel de l'alimentation.
Tableau 3. Description des boutons et des DEL de l'écran LCD.
Le voyant ALARM clignote le nombre de fois spécifié pour indiquer le code de défaillance conformément
au tableau ci-dessous. Si l'unité d'alimentation présente plusieurs défaillances en même temps, elles sont
toutes indiquées consécutivement.
Tableau 4. Codage de la défaillance de l'unité d'alimentation en fonction du nombre de clignotements de la DEL d'ALARME
sur la carte de circuit imprimé de l'unité d'alimentation.
Description de l'échec
F01 - Pas de CA
F02 - Le fusible AUX1 est défectueux
F04 - Surcharge de la sortie
F05 - Batterie insuffisamment chargée
F06 - Tension AUX1 élevée
F08 - Défaut du circuit de charge
F09 - Faible tension AUX1
F10 - Tension de batterie faible
F12 - Entrée externe EXT
F14 - Mauvais fonctionnement du capteur de température
F15 - Température élevée de la batterie
F16 - Pas de batterie
F17 - Défaillance de la batterie
F18 - Résistance élevée du circuit de la batterie
F21 - Ouverture du couvercle du PSU
F22 - Le fusible AUX2 est défectueux
F26 - Tension AUX2 élevée
F29 - Faible tension AUX2
F51 - Code de service
F52 - Code de service
F60 - Code de service
F61, F64, F65, F69, F70, F71, F72, F73, F74 - Code service
EN54C
5.
Fonctions

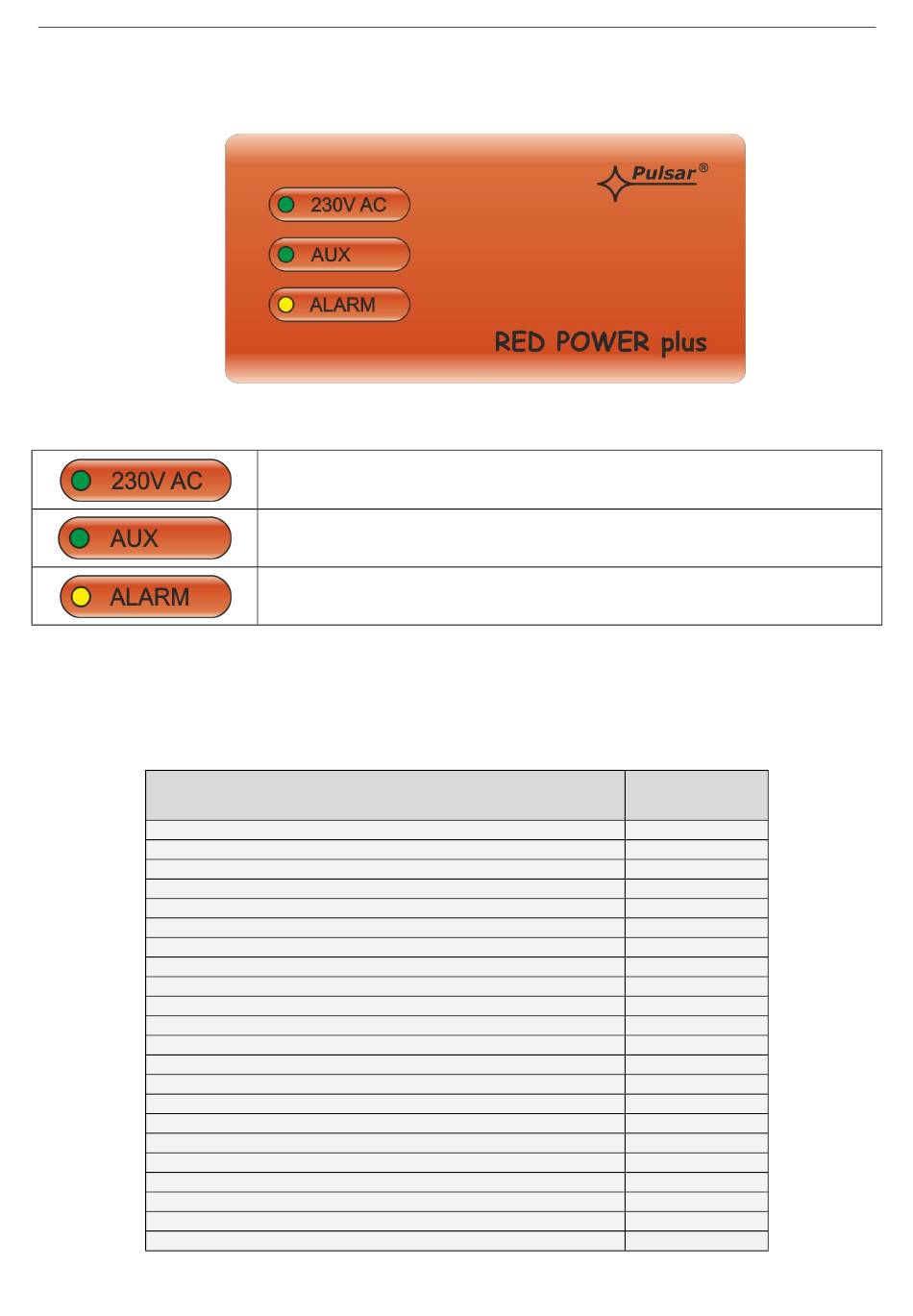

Fig. 6. Panneau de contrôle.
- LED verte indiquant la tension de 230 V
- LED verte AUX indiquant l'alimentation des sorties AUX1 et AUX2 du PSU
- LED jaune ALARM indiquant une défaillance collective
13
RED POWER plus
Nombre
d'éclairs
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
