5.4.
Indication de l'ouverture de l'enceinte - TAMPER.
L'unité d'alimentation est équipée d'un micro-interrupteur d'autoprotection indiquant l'ouverture du boîtier.
Le câble d'autoprotection n'est pas connecté à la borne dans les réglages d'usine. Pour activer l'autoprotection, retirez
le cavalier de la borne d'autoprotection et branchez le câble d'autoprotection.
Chaque ouverture du boîtier génère un signal de défaillance sur la sortie technique ALARM.
5.5.
Surcharge du bloc d'alimentation.
Si la surcharge de sortie se produit pendant le fonctionnement de l'unité d'alimentation, celle-ci limitera le courant de
charge de la batterie pendant une minute. Si, après cette période, la surcharge est éliminée, le mode de charge normal
sera rétabli.
5.6.
Court-circuit de la sortie du PSU.
En cas de court-circuit de la sortie AUX1 ou AUX2, l'un des fusibles - F
rétablissement de la tension à la sortie nécessite le remplacement du fusible.
Lors d'un court-circuit, la défaillance du bloc d'alimentation est indiquée par le voyant ALARM et un signal de défaillance
collective à l a sortie ALARM.
5.7.
Modules supplémentaires.
L'unité d'alimentation peut être utilisée avec des modules optionnels de fusibles ou séquentiels qui augmenteront sa
fonctionnalité dans le cas de systèmes de protection incendie étendus. Un emplacement pour le montage de modules
supplémentaires a été prévu à l'intérieur du boîtier de l'alimentation.
Lors de l'installation du module fusible dans l'alimentation électrique, il faut tenir compte de la consommation de
courant pour les besoins propres, qui est utilisée pour le calcul du temps de veille (voir section 6.8).
5.7.1.
Extension du nombre de sorties PSU - Modules de fusibles EN54C-LB4 et EN54C-LB8.
L'unité d'alimentation est équipée de deux sorties indépendamment protégées pour la connexion des récepteurs AUX1 et
AUX2.
Si plusieurs récepteurs sont connectés à l'alimentation électrique, il est recommandé de sécuriser chacun d'entre eux avec un
fusible indépendant. Une telle solution permettra d'éviter la défaillance de l'ensemble du système en cas de défaut (court-circuit
sur la ligne) de l'un des récepteurs connectés.
La possibilité d'une telle protection est offerte par le module fusible optionnel EN54C-LB4 (4 canaux) ou
EN54C-LB8 (8 canaux), pour lequel l'emplacement de montage est prévu à l'intérieur du boîtier (Fig. 3).
La figure 10 montre la connexion de l'alimentation, du module de fusibles et des récepteurs (LOAD).
Le module fusible, selon la version, permet de connecter 4 ou 8 récepteurs à l'alimentation. L'état de la sortie
est indiqué par des LED vertes.
Le fusible de bande grillé est signalé comme suit :
-
en éteignant la LED correspondante : L1 pour AUX1, etc.
-
le voyant rouge du PSU s'allume
-
la commutation de la sortie du relais PSU dans un état sans tension (contacts comme dans la figure 11)
En outre, le signal de fusible grillé est transmis à l'entrée EXTi de la défaillance collective de l'alimentation électrique, et
l'alimentation électrique signale une défaillance à la sortie ALARM.
La sortie relais de la barrette de fusibles PSU peut être utilisée pour la commande à distance, par exemple pour l'indication optique
externe.
EN54C

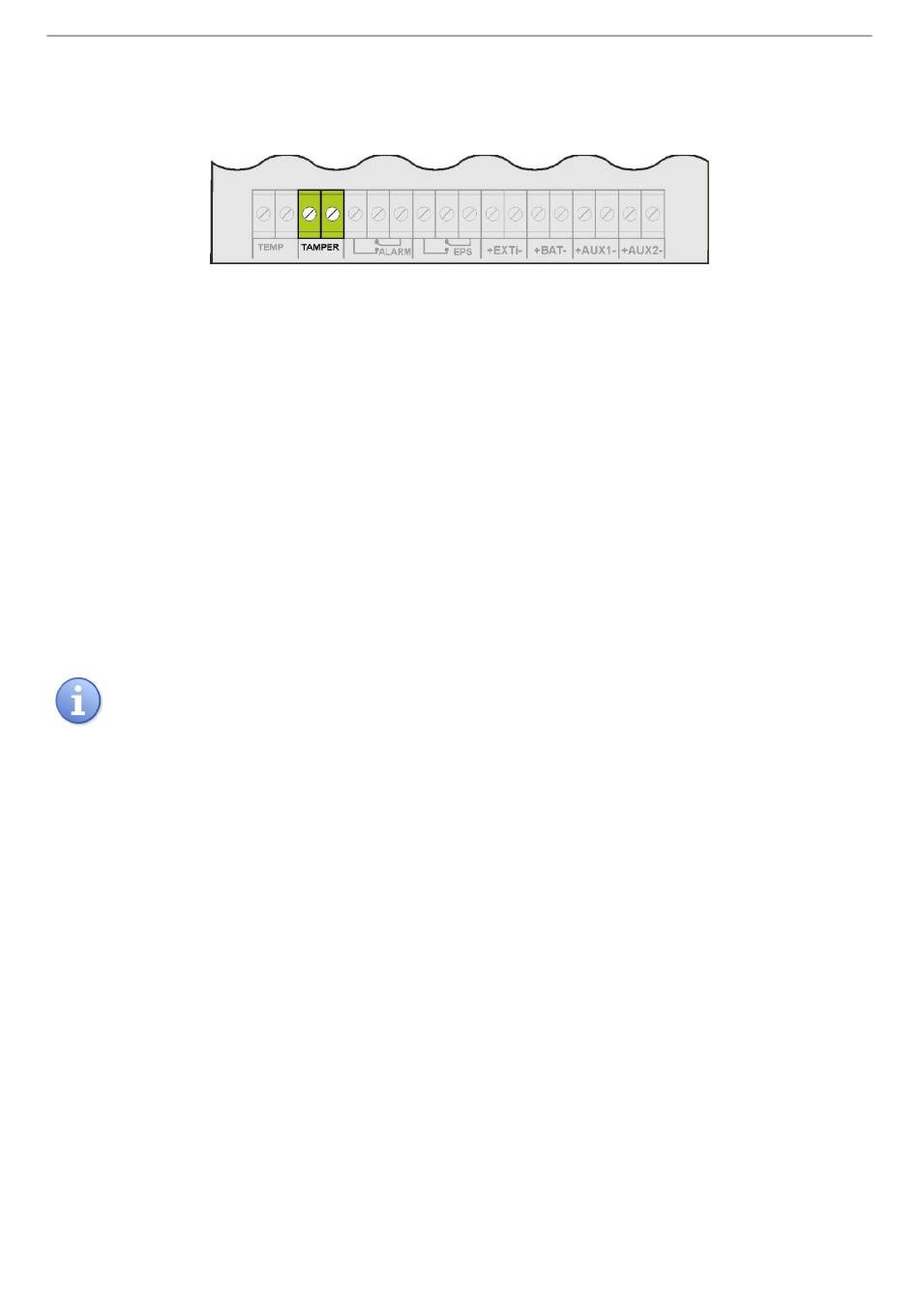

Fig. 12. Résultats techniques de TAMPER.
16
RED POWER plus
) ou F
- est grillé en permanence. Le
(AUX1
AUX2
