5.3.
Entrée de la défaillance collective : EXTi.
L'entrée technique EXT IN (external input) indiquant une défaillance collective est destinée à des dispositifs externes
supplémentaires qui génèrent le signal de défaillance. La déconnexion des bornes EXTi entraîne une défaillance de l'unité
d'alimentation et génère un signal de défaillance à la sortie ALARME.
L'entrée technique EXTi n'est pas isolée galvaniquement de l'alimentation. La borne "moins" est connectée à
l'alimentation.
La connexion d'appareils externes à l'entrée EXT IN est illustrée dans le schéma électrique ci-dessous. Des sorties de
relais ou des sorties de signaux "collecteur ouvert" peuvent être utilisées comme source de signal.
L'entrée EXTi a été adaptée pour fonctionner avec les modules fusibles EN54C-LB4 et EN54C-LB8 générant un signal
de défaillance en cas de défaut de fusible dans l'une des sections de sortie (voir section 5.7). Pour garantir une coopération
correcte entre le module fusible et l'entrée EXTi, les connexions doivent être effectuées comme indiqué dans le diagramme ci-
dessous.
EN54C

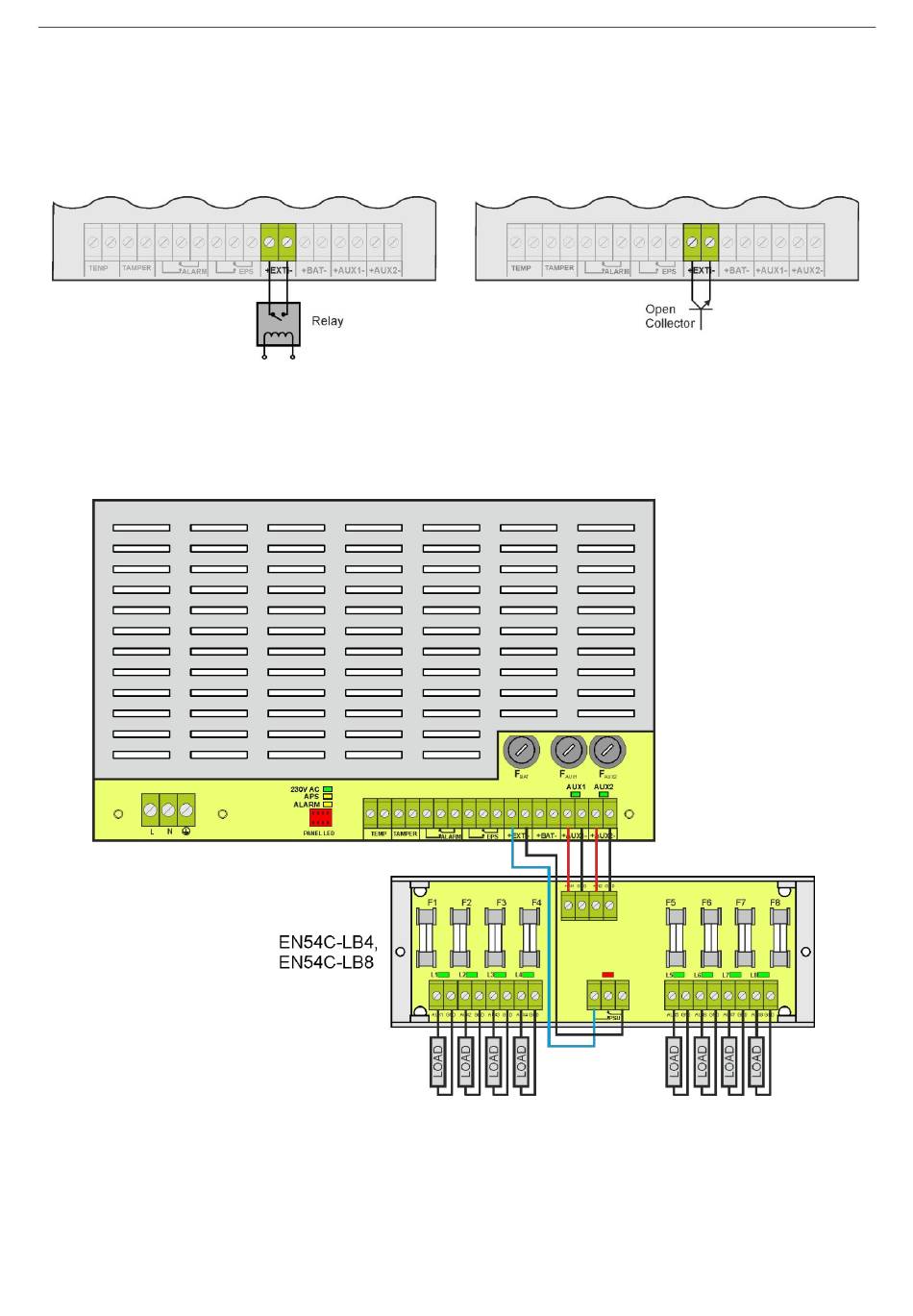

Fig. 10. Connexions à l'entrée EXTi.
Fig. 11. Exemple de connexion avec le module de fusibles EN54C-LB8.
15
