PA de 35A à 90A
14
Type de mode de conduction
Choisissez le type de mode de conduction approprié afin d'optimiser le thyristor pour la charge installée.
Le type de mode de conduction est déjà configuré conformément aux besoins du client définis dans le code
de commande. Le code de commande est indiqué sur l'étiquette d'identification.
Toutefois, si vous souhaitez changer le type de mode de conduction, vous pouvez utiliser le logiciel de
configuration ou le panneau de commande.
Attention: cette procédure ne doit être e ectuée que par des personnes quali ées.

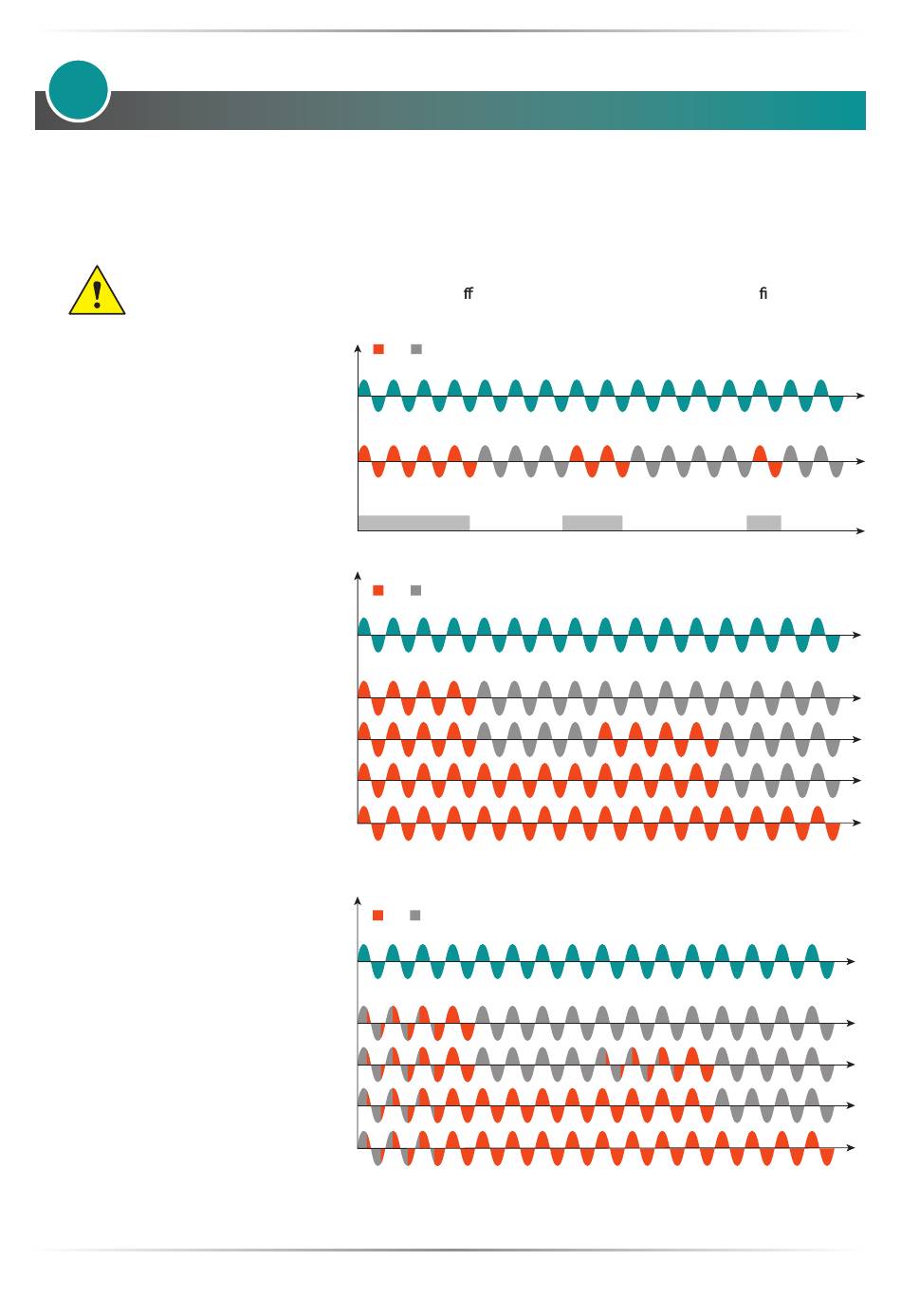

14.1 Passage par zéro (ZC)
Le mode de conduction ZC est utilisé
avec la sortie logique de gradateurs de
température et le thyristor fonctionne
comme un contacteur.
La durée de temps de cycle dépend
du régulateur de température. Le
mode ZC réduit les interférences du
fait de la mise hors/sous tension du
thyristor commute au zéro de tension.
14.2 Trains d'ondes
Le mode de conduction trains d'ondes
(Burst Firing) est similaires au mode de
conduction simple cycle, mais 2 à 255
cycles ON consécutifs peuvent être
définis avec un signal d'entrée égal à
50%.
Le trains d'ondes correspondent à
un passage par zéro qui réduit les
interférences électromagnétiques du
fait de la commutation du thyristor au
zéro de tension.
L'exemple illustre un trains d'ondes à
4 cycles.
14.3 Démarrage progressif
avec Trains d'ondes (S+BF)
Il s'agit d'une fonction supplémentaire
au Trains d'ondes. L'unité démarre en
mode angle de phase avec une rampe
partant de zéro jusqu'à la pleine
tension dans le nombre de cycles
défini dans le paramètre.
A la fin de la rampe, le gradateur
restera en conduction à pleine tension
jusqu'à la fin des cycles de burst. La
conduction S+BF est utilisée pour
contrôler de petites charges inductives
afin d'éviter les surtensions d'appel et
de réduire les interférences électromagnétiques.
L'exemple montre la conduction avec Burst cycles =4 et start rampe demi-cycles=3.
ON
OFF
Voltage Supply (V)
SSR from controller
ON
OFF
Voltage Supply (V)
Load Voltage (V)
ON
OFF
Voltage Supply (V)
Load Voltage (V)
58
Manuel Utilisateur
Load Voltage (V)
25%
50%
75%
100%
25%
50%
75%
100%
