Diagramme éclaté
1
2
3
4
5
6
7
8
9
10

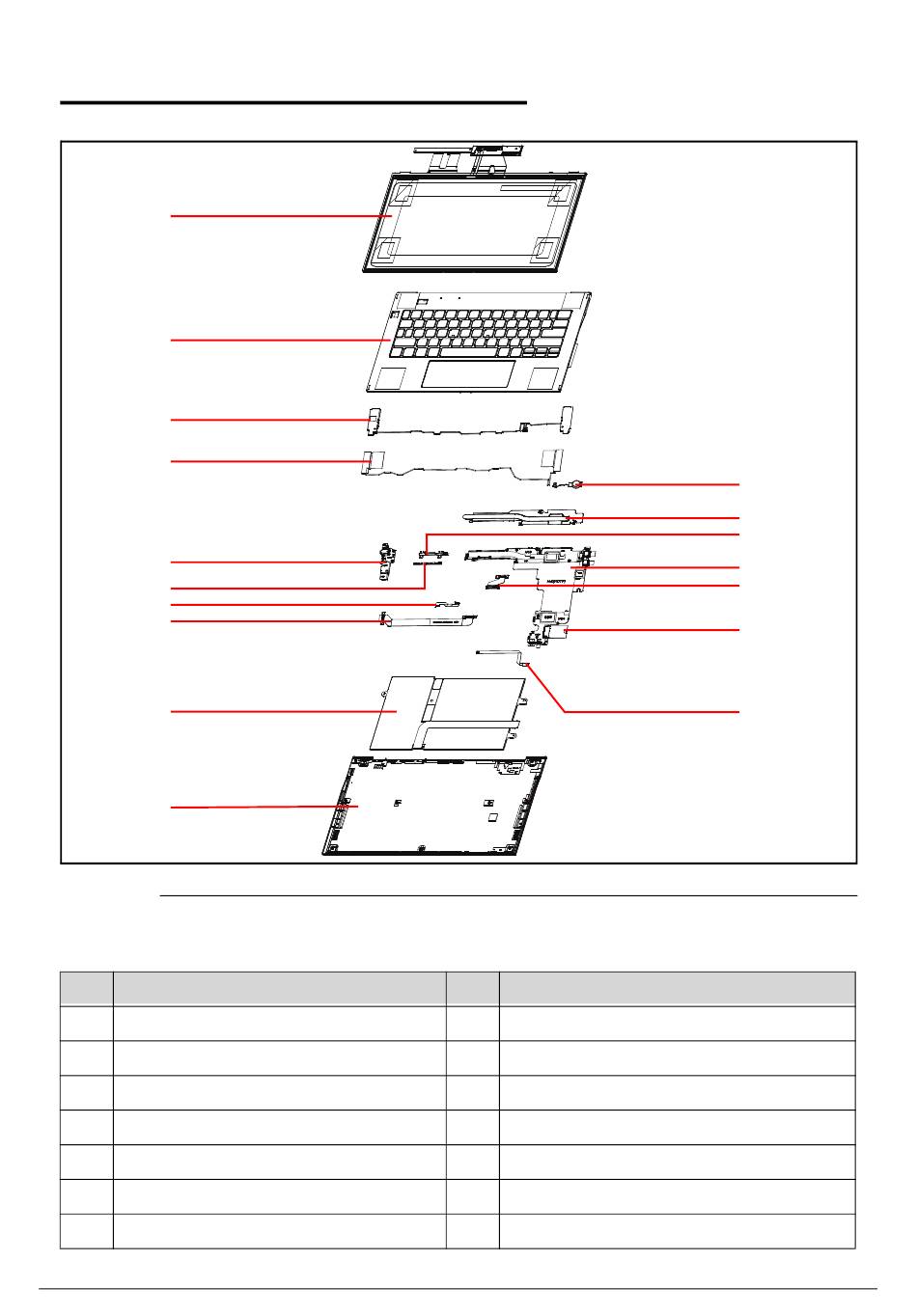

Figure 1-33. Diagramme éclaté du système
Table 1-2. Diagramme éclaté du système
Nº
Description
1
Module LCD
2
Ensemble supérieur
3
Haut-parleurs
4
Antennes
5
Carte audio
6
Module caméra
7
FPC tactile
Liste de FRU (Unité de remplacement sur le terrain)
Nº
Description
10
Couvercle de la base
11
Pile de l'horloge temps réel
12
Radiateur
13
Module microphone
14
Carte mère
15
FPC du LCD
16
Carte WLAN
0
11
12
13
14
15
16
17
1-27
