Acer Swift SF714-52T Guide D'extension Du Cycle De Vie page 17

3. Déconnectez le FPC du clavier du connecteur de la carte mère (C)
4. Déconnectez le FFC du touchpad du connecteur de la carte mère (D)
5. Déconnectez le câble du haut-parleur du connecteur de la carte mère (E)
(Figure 1-16).
6. Déconnectez la pile de l'horloge temps réel du connecteur de la carte mère (F)
(Figure 1-16).

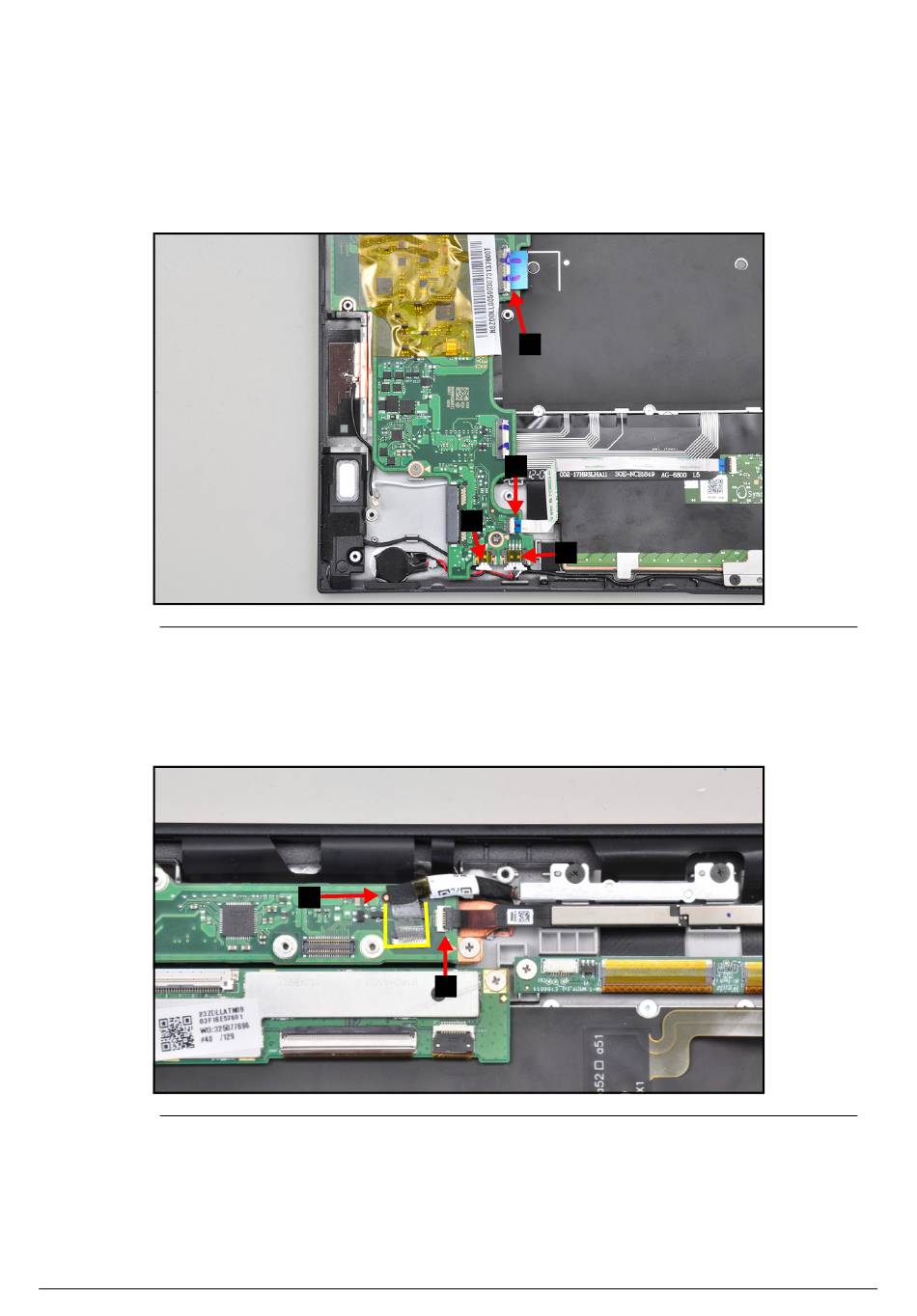

Figure 1-16. Retrait de la carte mère
7. Décollez le ruban du câble du microphone et débranchez le câble du microphone du
connecteur de la carte mère (G)
8. Déconnectez le FPC de la caméra du connecteur de la carte mère (H)
Figure 1-17. Retrait de la carte mère
Procédures de démontage
F
(Figure 1-17).
G
H
C
D
E
(Figure 1-16).
(Figure 1-16).
(Figure 1-17).
1-15
