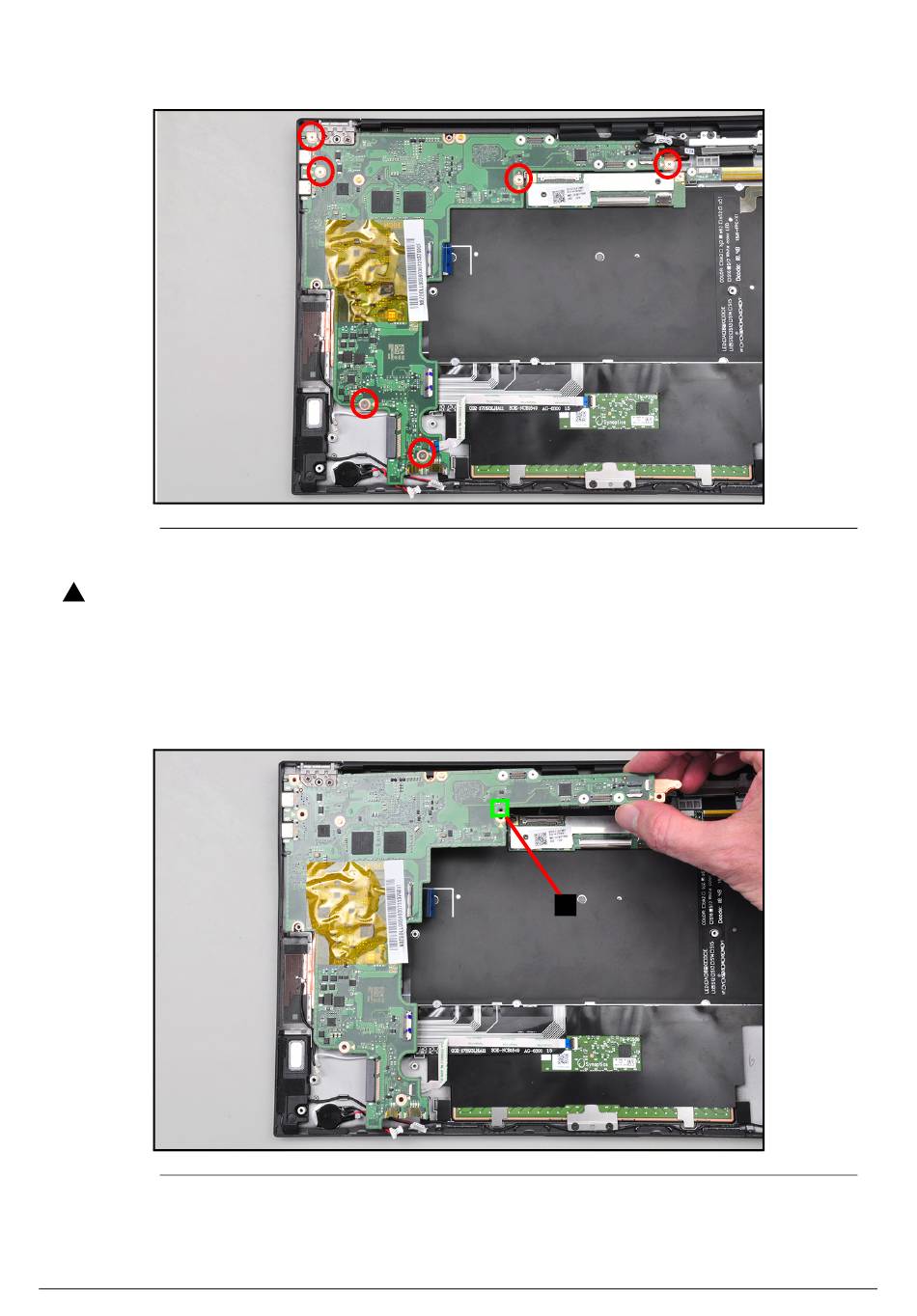

9. Retirez les six (6) vis qui fixent la carte mère en place
Figure 1-18. Retrait de la carte mère
ATTENTION :
!
Assurez-vous que tous les câbles, les FFC et les FPC sont déconnectés des
connecteurs sur la carte mère pour éviter tout dommage lors du retrait de la
carte mère.
10. Soulevez et retirez la carte mère de l'ensemble supérieur du côté gauche pour éviter
que la carte mère ne soit endommagée par le goujon métallique (I)
Figure 1-19. Retrait de la carte mère
1-16
(Figure
1-18).
(Figure
I
Procédures de démontage
1-19).
