Retrait de la carte audio
Prerequisite:
Assurez-vous que le FPC audio a été démonté avant de retirer la carte
audio.
1. Trouvez la carte audio (A) sur l'ensemble supérieur
2. Déconnectez le FPC de la carte audio (B) du connecteur de la carte audio (C)
(Figure
1-12).
3. Déconnectez le FPC de la carte alimentation/lecteur d'empreinte digitale (D) du
connecteur de la carte audio (E)
4. Retirez les deux (2) vis (F) qui fixent la carte audio en place

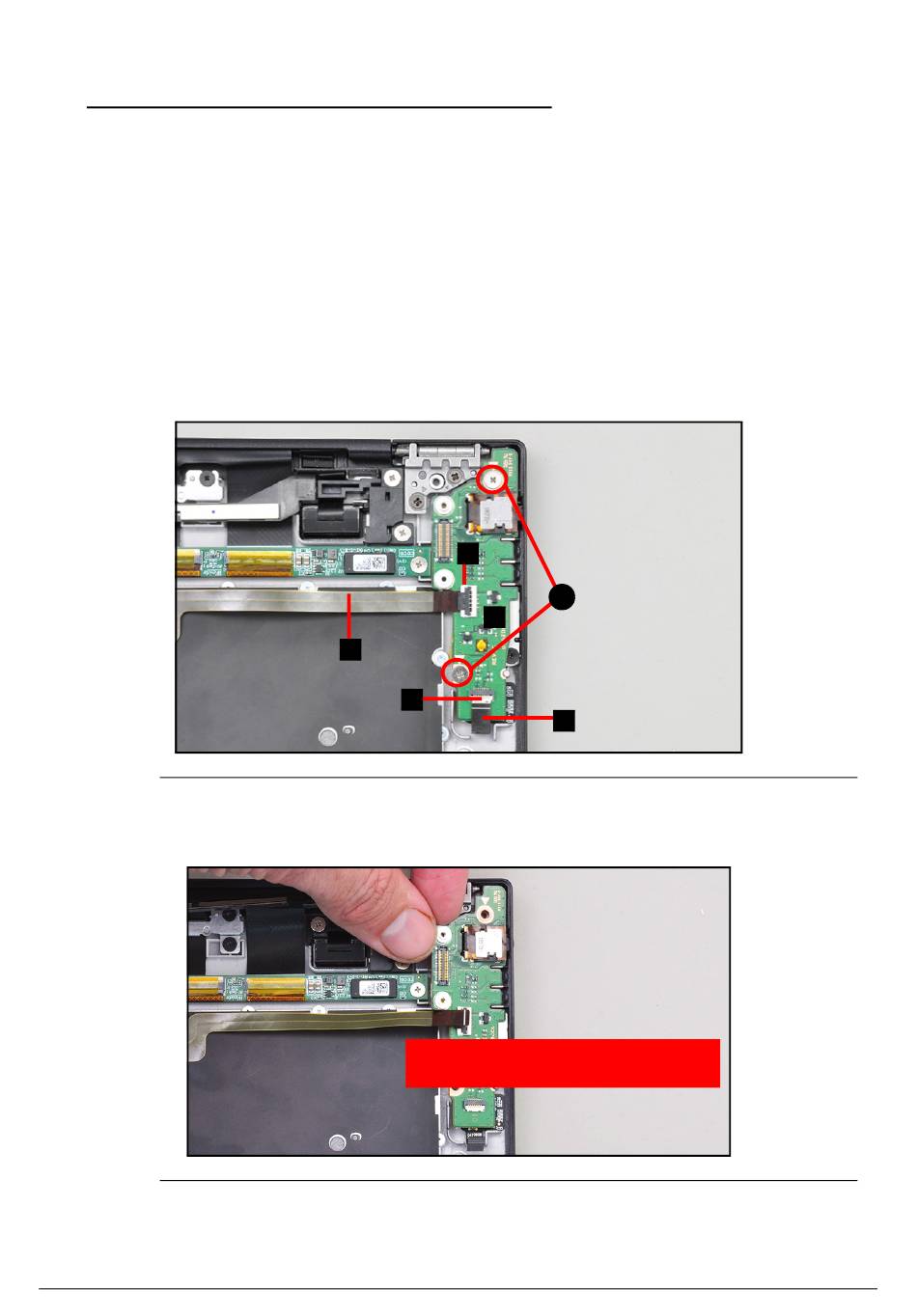

Figure 1-12. Retrait de la carte audio
5. Retirez la carte audio de l'ensemble supérieur
Figure 1-13. Retrait de la carte audio
Procédures de démontage
(Figure
1-12).
C
A
B
E
Composant de l'annexe VII des DEEE :
Carte audio
(Figure
1-12).
(Figure
F
D
(Figure
1-13).
0
1-12).
1-13
