Pompe submersible de type ABS XFP PE7, AFLX PE7,
VUPX PE7
8. Configuration et installation
8.2.2. Installation à sec
Procédure
1.
Installer un palan sur la pompe submersible.
2.
A l'aide d'un palan, placer la pompe submersible dans le cadre de montage préparé et la fixer.
3.
Monter les flexibles d'aspiration et de refoulement sur le carter de la pompe.
4.
Si nécessaire, installer la conduite de purge sur la volute.
5.
Ouvrir les robinets-vannes des côtés aspiration et refoulement.
8.2.3. Fixation du joint torique du support du socle et de la pièce de guidage
À propos de cette tâche

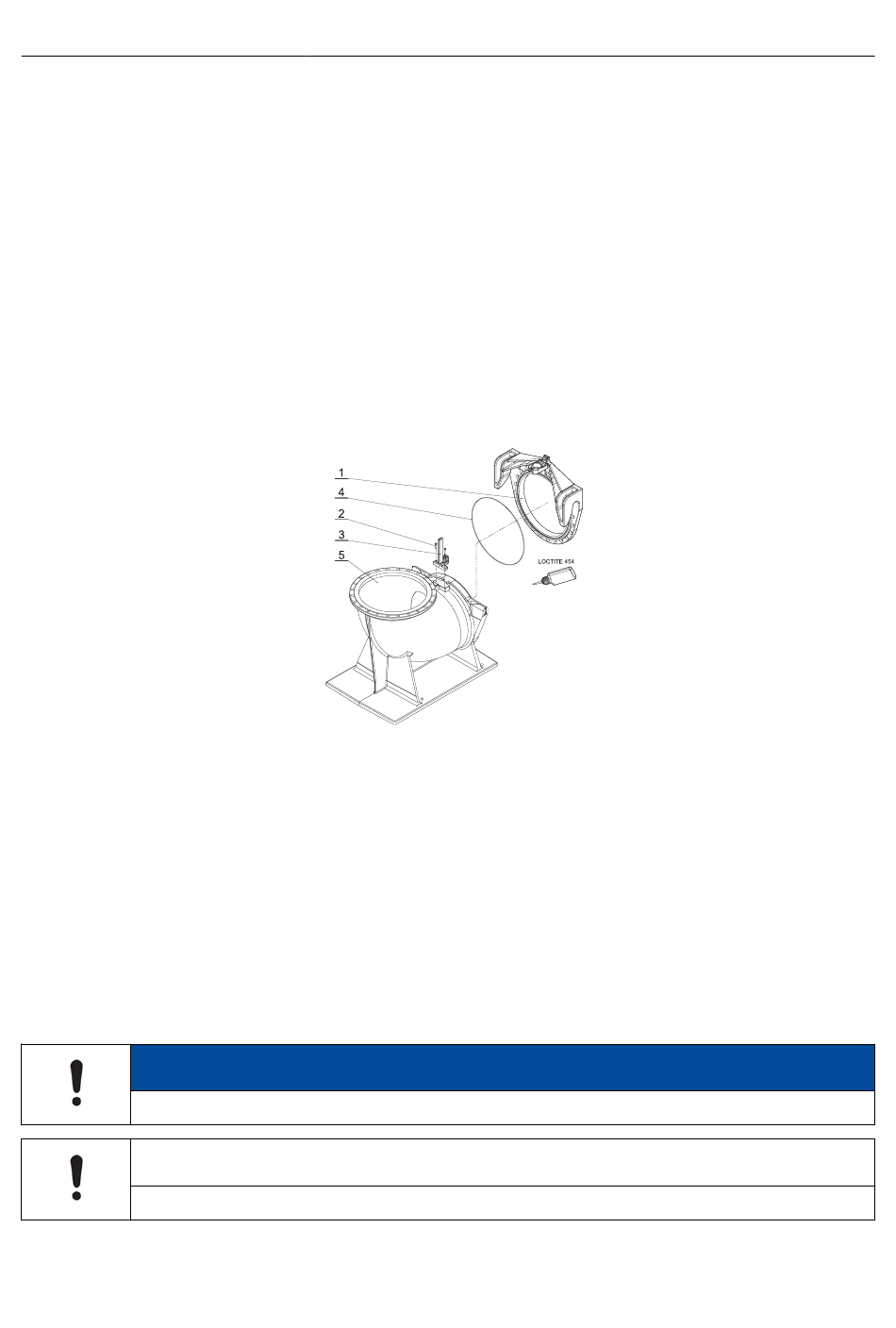

Figure 7. Socle HD DN 100 - 800
Légende
1.
Support
2.
Vis M12
3.
Pièce de guidage
4.
Joint torique
5.
Socle
Procédure
1.
Assurez-vous que le joint torique et la rainure dans le support sont propres et exempts de graisse.
2.
Répartissez uniformément l'adhésif instantané « LOCTITE type 454 » sur le joint torique (4) et sur la base de la rainure
dans le support (1) et insérez immédiatement le joint torique.
Assurez-vous que l'adhésif n'entre pas en contact avec votre peau ou vos yeux ! Portez des lunettes et gants de sécurité !
Le temps de prise de l'adhésif est de seulement 10 secondes environ !
3.
Vissez la pièce de guidage (3) comme illustré dans le schéma.
4.
Fixez la pièce de guidage sur le socle (5) avec les deux vis M12 (2).
Copyright
©
2024 Sulzer Pumps Finland Oy / Sulzer Ltd
INSTRUCTIONS D'INSTALLATION, DE SERVICE ET DE MAINTENANCE
ATTENTION
CONSIGNE
SULZER CONFIDENTIAL
Page 18
15972520fr 03 06.2024
