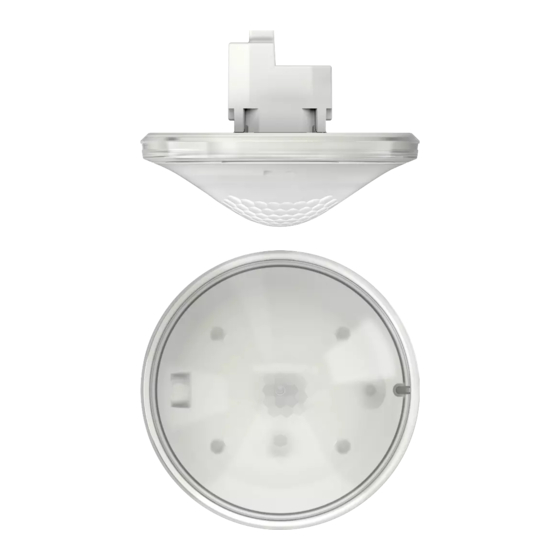

Détecteur de présence
FR
thePrema P360-101 UP WH
2070005
thePrema P360-101 UP GR
2070006
1. Caractéristiques du produit
•
Détecteur de présence passif-infrarouge pour montage au
plafond
•
Zone de détection carrée 360 ° (jusqu'à 100 m
planification fiable et simple
•
Commande automatique en fonction de la présence et de la
luminosité des systèmes d'éclairage et CVC
•
Mesure de lumière mixte, appropriée pour des lampes
fluorescentes (FL/PL/ESL), à halogène, à incandescence et
LED
•
Mesure de luminosité commutable sur mesure spot ou
mesure large
•
Canal A pour l'éclairage : relais, 230 V
•
Fonctionnement commutable en mode automatique ou
semi-automatique
•
Valeur de commutation de la luminosité réglable, fonction
d'apprentissage
•
Temporisation à l'extinction automatique
•
Réduction de la temporisation à l'extinction en cas de pré-
sence non prolongée (présence transitoire)
309693 02
2
) pour une
1
Publicité
Manuels Connexes pour Theben HTS thePrema P360-101 UP GR
Sommaire des Matières pour Theben HTS thePrema P360-101 UP GR
- Page 1 309693 02 Détecteur de présence thePrema P360-101 UP WH 2070005 thePrema P360-101 UP GR 2070006 1. Caractéristiques du produit • Détecteur de présence passif-infrarouge pour montage au plafond • Zone de détection carrée 360 ° (jusqu‘à 100 m ) pour une planification fiable et simple •...
- Page 2 • Possibilité de raccordement d‘un bouton-poussoir ou d‘un commutateur pour commutation manuelle avec détection automatique du bouton-poussoir/commutateur • Fonction impulsions pour minuteries d‘éclairage d‘escalier • Canal H, présence : relais, libre de potentiel • par ex. pour la commande de systèmes CVC •...
- Page 3 2. Sécurité AVERTISSEMENT Danger de mort, risque d'électrocution ou d'incendie ! Le montage doit être effectué exclusivement par un électricien spécialisé ! • Les travaux à réaliser sur les installations électriques doivent être exclusivement confiés à des électriciens professionnels ou à des personnes en formation placées sous la direction et la surveillance d‘un électricien spéci- alisé...
- Page 4 4. Fonction Le détecteur de présence s’installe de préférence dans les environnements de bureau et les écoles, mais il convient également aux zones résidentielles. Il permet de commander l’éclairage ainsi que les systèmes CVC et la protection solaire tout en offrant confort et efficacité énergétique. Le contact de commutation «...
- Page 5 Lumière naturelle rasante Réglages sur thePrema P360-101 Valeur de consigne de luminosité (Lux) Temporisation à l‘extinction Éclairage Doc. Nr. 13056217 Rev.01 15.05.2013 / ZdMa Temporisation à l‘extinction Présence Temporisation à l‘enclenchement Présence ...
- Page 6 Canal Lumière Le comportement de commutation est commandé par la présence et la luminosité. Le contact de commutation se ferme dans l‘obscurité et en cas de présence. Il s‘ouvre avec un retard lorsque la luminosité est suffisante ou en cas d‘absence.
- Page 7 Automatique ou semi-automatique La commande d‘éclairage du détecteur de présence s‘effectue au choix de manière entièrement automatique, pour plus de confort, ou de manière semi-automatique, pour un fonc- tionnement plus économique. En mode « automatique », l›éclairage s›allume et s›éteint automatiquement. En mode «...
- Page 8 Canal , Présence Le canal Présence est utilisé pour commander un système CVC ou pour surveiller une pièce. Le comportement de commutation du contact sans potentiel n‘est influencé que par la présence, et non par la luminosité. Si le contact est fermé, la temporisation à...
- Page 9 se chevaucher dans les zones périphériques. La distance de détection diminue lorsque la température augmente. Personnes assises : Le détecteur de présence réagit de façon très sensible au plus léger mouvement. Les données se réfèrent à une zone de détection réduite aux mouvements à hauteur de table (env.
- Page 10 Hauteur de Personnes assises Personnes en mouvement montage 2,0 m 20 m2 4,5 m x 36 m2 6,0 m x 6,0 m ± 0,5 m 4,5 m 2,5 m 36 m2 6,0 m x 64 m2 8,0 m x 8,0 m ± 0,5 m 6,0 m 3,0 m 49 m2...
- Page 11 à halogène, à incandescence et LED En raison des courants d‘enclenchement élevés des ballasts électroniques ainsi que les pilotes de LED, le nombre maximal commutable est limité. L‘utilisation d‘un contacteur électromagnétique externe peut être une solution en cas de charges élevées. En montage parallèle, la charge peut être répartie sur plusieurs maîtres.
- Page 12 Montage au plafond Pour un montage au plafond du détecteur de présence simplifié, une unité de montage au plafond est disponible (voir accessoires). Celle-ci assure à la fois un soulagement de traction et une protection contre les contacts accidentels. Le diamètre de montage s‘élève à...
- Page 13 Montage apparent Pour le montage apparent, il existe un boîtier apparent (voir accessoires).
- Page 14 7. Schémas de raccordement Montage Il est possible de combiner plusieurs détecteurs de présence en tant que maîtres et esclaves : maître en montage unique, maître en montage parallèle, maître-esclave en montage parallèle. Plusieurs boutons-poussoirs peuvent être branchés sur une même entrée de commande.
- Page 15 L’ AC / DC Montage en parallèle maître-esclave Si la zone de détection couverte par un seul détecteur de pré- sence ne suffit pas (vastes pièces), il est possible de procéder à un montage en parallèle de 10 détecteurs maximum en reli- ant les bornes P.
- Page 16 Master Slave L’ AC / DC • Mesure de luminosité uniquement par l’intermédiaire du maître. • Réglage des paramètres par le maître exclusivement. • Montage parallèle de 10 détecteurs au maximum. • Utiliser le conducteur externe avec la même phase pour tous les détecteurs.
- Page 17 Master 1 Master 2 L’ L’ AC / DC • Un maître par groupe de luminaires effectue sa propre mesure de luminosité. • Régler le potentiomètre et l’interrupteur DIP pour chaque maître individuellement. • Montage parallèle de 10 détecteurs au maximum. •...
- Page 18 • Monter les contacts de commutation Éclairage de plusi- eurs détecteurs directement en parallèle. • Régler la temporisation à l‘extinction Éclairage au déclenchement sur Impulsion courte. • Utiliser le conducteur externe avec la même phase pour tous les détecteurs. • Minuterie d‘escalier par ex.
- Page 19 • Le maître commute directement l‘éclairage. • Le bouton-poussoir active la temporisation à l‘extinction du maître. • L‘interrupteur DIP sur « couloir » empêche l‘extinction via le bouton-poussoir. • Si nécessaire, montage parallèle possible d‘autres escla- ves sur la borne P. •...
- Page 20 Réglages Contact de commutation Éclairage Potentiomètre Valeur de commutation de la luminosité « Lux » • Le réglage de la luminosité s‘effectue en Lux. Les valeurs suivantes doivent être réglées conformément à la norme EN 12464 : • Zones de passage (aucune zone de travail) 150 Lux •...
- Page 21 Potentiomètre Temporisation à l‘extinction Éclairage Les seuils de références suivants ont été éprouvés et sont recommandés pour le réglage : • Zones de passage (aucune zone de travail) env. 5 min • Salle de classe env. 10 min • Espaces de travail (bureau, salle de réunion) env.
- Page 22 • « auto » : automatique : l’éclairage s’allume et s’éteint automatiquement. • « man » : semi-automatique : la mise en marche doit toujours s’effectuer manuellement. La désactivation est automatique. Interrupteur DIP Fonction d‘éclairage d‘escalier (pièce / couloir) Pour la description de la fonction d‘éclairage d‘escalier, vois Description des fonctions : •...
- Page 23 Réglages Contact de commutation Présence Potentiomètre Temporisation à l‘extinction Présence Le contact se ferme en cas de présence et s‘ouvre en cas d‘absence après expiration de la temporisation à l‘ex- tinction. Les valeurs définies restent inchangées (aucun auto-apprentissage).
- Page 24 Potentiomètre Temporisation à l‘enclenchement Présence • Le contact ne se ferme en cas de présence que si la tem- porisation d’enclenchement définie est écoulée. • 0 = le contact se ferme immédiatement en cas de pré- sence • « Surveillance de local » : le contact se ferme uniquement lorsqu‘un mouvement distinct est détecté...
- Page 25 Test Présence Le mode test Présence sert à vérifier la détection de présence et le câblage (montage en parallèle maître-esclave). Le mode test Présence peut être activé directement sur le détecteur de présence via l‘interrupteur DIP ou avec la télécommande de gestion SendoPro.
- Page 26 Réglage du mode test Présence avec télécommande • Lors du réglage du mode test avec la télécommande, le détecteur passe directement en mode test sans phase de démarrage. • Après 10 min, le mode test se termine automatiquement. Le détecteur redémarre (voir Comportement à la mise en service).
- Page 27 • Remarque : ne jamais provoquer l’activation du détecteur de présence avec une lampe de poche ! Les valeurs de consigne de commutation d’éclairage adaptatives seront faussées ! • Le détecteur reste en mode test en continu. Réglage du mode test Éclairage avec télécommande •...
- Page 28 Temporisation à l'extinction 10 s – 60 min Éclairage Temporisation à l'extinction 10 s - 120 min. Présence Temporisation à l'enclenchement 0 s - 10 min. / Surveillance de local « Présence » Canal A pour l'éclairage Relais 230 V / 10 A, contact µ Puissance de commutation max.
- Page 29 Gamme de produits Type de Canal Tension de Couleur Type Référence montage service Montage Éclairage | 230 V CA Blanc thePrema 2070005 au plafond P360 -101 Montage Éclairage | 230 V CA Gris thePrema 2070006 au plafond P360 -101 Montage Éclairage | 230 V CA Couleur...
- Page 30 Dépannage Défaut Cause L'éclairage ne s'allume La luminosité est réglée sur une valeur trop pas ou s'éteint en cas de basse ; le détecteur est en mode semi-auto- présence et d'obscurité. matique ; l'éclairage a été éteint manuellement au moyen d'un bouton-poussoir ou de the- Senda S ;...
- Page 31 à une inspection de qualité. Theben HTS AG garantit donc leur bon fonctionne- ment dans le cadre d‘une utilisation conforme à l‘usage prévu.
- Page 32 Droits de propriété industrielle La conception, le matériel et les logiciels de ces appareils sont protégés par les lois sur la propriété intellectuelle. Plan coté Accessoires Boîtier de montage au plafond 110A Réf. : 9070912 Détails > www.theben.de...
- Page 33 SendoPro 868-A Réf. : 9070675 Détails > www.theben.de Boîtier de montage au plafond 73A Réf. : 9070917 Détails > www.theben.de...
- Page 34 theSenda S Réf. : 9070911 Détails > www.theben.de theSenda P Réf. : 9070910 Détails > www.theben.de...
- Page 35 ThebenHTS AG Im Langhag 7b 8307 Effretikon SCHWEIZ Tel. +41 52 355 17 00 Fax +41 52 355 17 01 Hotline Tel. +41 52 355 17 27 hotline@theben-hts.ch Addresses, telephone numbers etc. www.theben-hts.ch...
