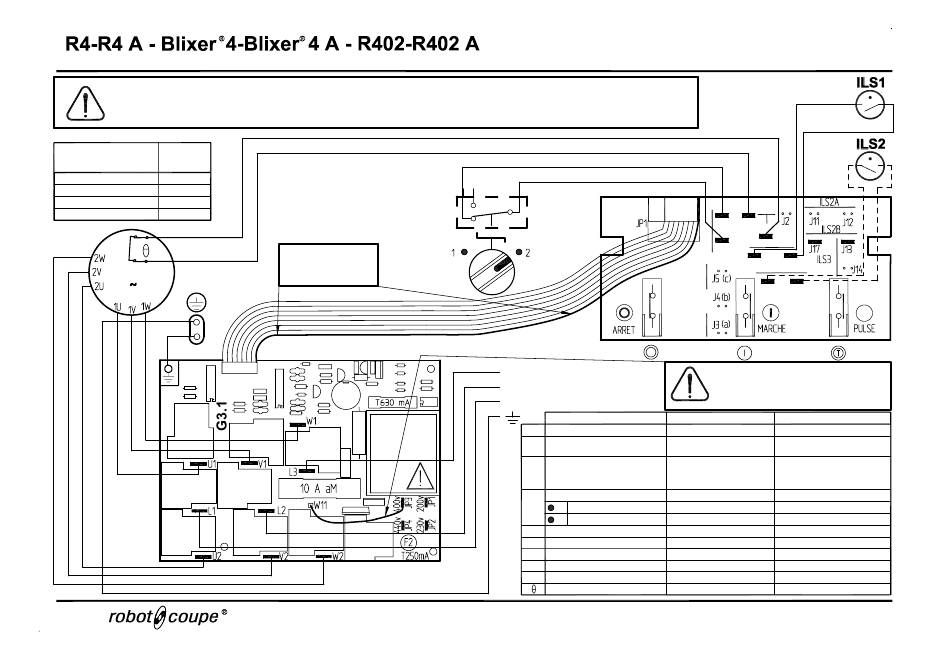

SCHEMA ELECTRIQUE
Important
Vérifier que le fil d'adaptation à la tension de votre réseau est correctement positionné (voir tableau ci-contre).
Check that the wire that allows the adaptation to the supply voltage is on the right terminal (table in the margin).
Précautions
Wichtiger Hinweis
Unbedingt prüfen, ob der Draht zur Anpassung an die Spannung lhres Stromnetzes Korrekt positioniert ist (Tafel Gegenüber).
Tension d'alimentation
Connexion
Supply voltage
Terminal
Stromspannung
Anschluss
200 V
200 (JP1)
220 -> 240 V
230 (JP2)
380 -> 415 V
400 (JP3)
440 V
440 (JP4)
MO
3
ELECTRIC DIAGRAM
LIGNE DE COULEUR
COLOUR LINE
FARBELINE
PCB
N° 407857 b
230V/50Hz - 380-415V/50Hz - 220V/60Hz - 380-415V/60Hz 3~
SV
CB
SAR
ALIMENTATION
SUPPLY
STROMVERSORGUNG
Français
CB
Carte boutons Réf 101921
ILS1
Interrupteur de sécurité cutter
Interrupteur de sécurité coupe
légumes présent uniquement
ILS2
dans R 402 et R 402 A
Selecteur de vitesse
SV
1 Petite vitesse
2 Grande vitesse
MO Moteur
PCB
Platine Réf 102600
SAR
Bouton arrêt
SMA
Bouton marche
SPU
Bouton pulse
Protecteur thermique moteur
ELEKTRISCHES SCHALTBILD
PTO
J8
J7
J1
ILS1
J6
SV
J9
J10
ILS4
J15
J16
P
O
T
SMA
SPU
A commuter suivant la tension d'alimentation.
For switching according to supply voltage.
Umschalten gemäB der Stromspannung.
English
Deutsch
Switches card Ref 101921
Schalteren Kard Ref 101921
Cutter lid safety switch
Sicherheitsschalter
Messerdeckel
Safety switch vegetables
Sicherheitsschalter
slicer only present
Gemüsescnittdeckel nur
in R 402 and R 402 A
in R 402 und R 402 A
Speed selector
Geschwindigkeitsschalter
Low
Kleine
Geschwindigkeit
High
Grosse Geschwindigkeit
Motor
Motor
P.C. Board Ref 102600
Platten Ref 102600
Stopschalter
Off switch
On switch
Betriebsschalter
Pulse switch
Impulsschalter
Motor thermal protector
Motorthermoschschutz
Maj : 10/07
T
17
