KIT HYDRAULIQUE

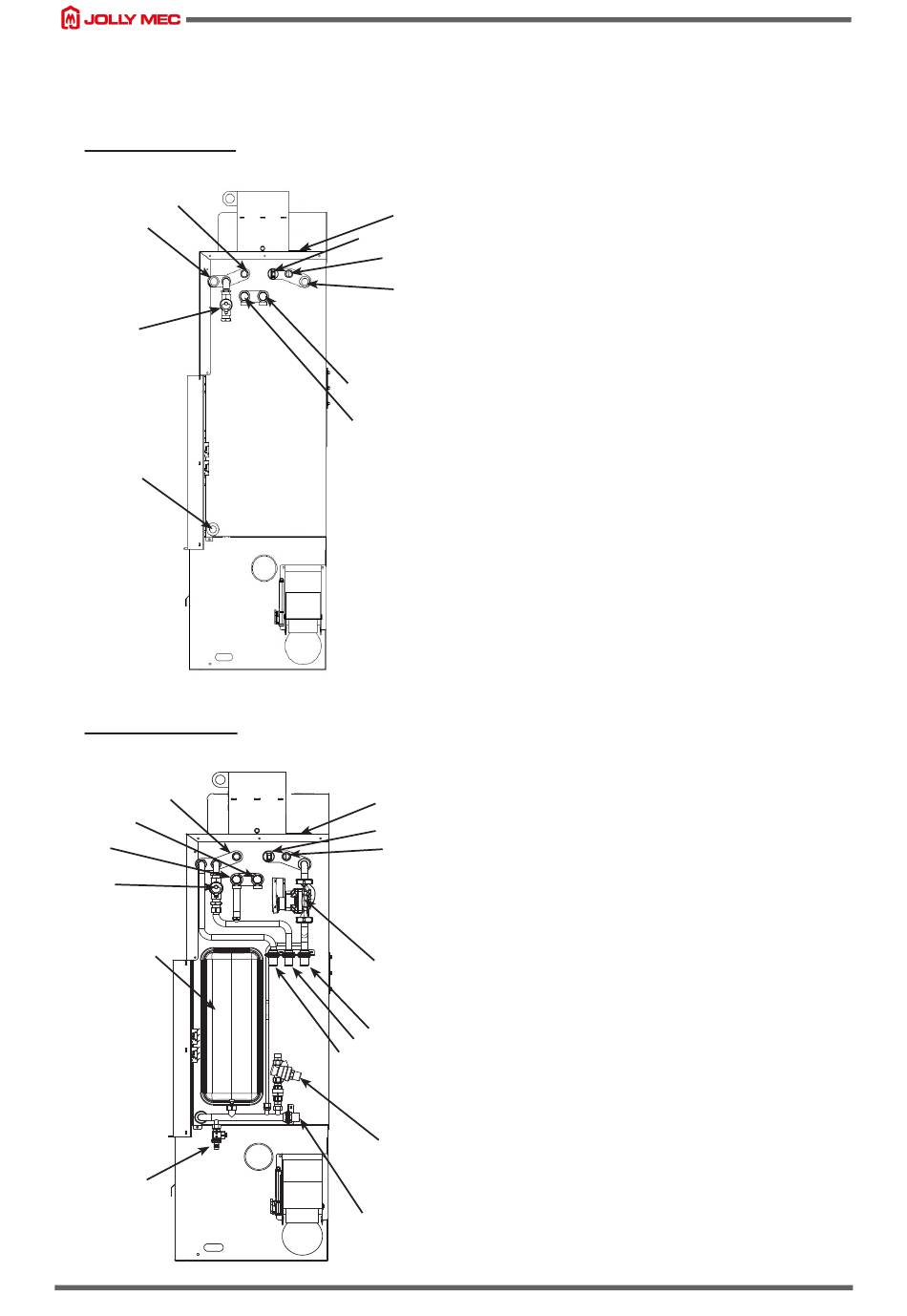

Le Foghet Evo est fourni de série avec le kit hydraulique à vase fermé déjà monté et testé, mais il peut aussi être fourni avec un kit
hydraulique de base équipé seulement des dispositifs de sécurité.
•
Kit hydraulique de base
Le kit hydraulique de base se compose des éléments suivants :
2
1
6
9
•
Kit hydraulique complet
Le kit hydraulique complet se compose des éléments suivants:
8
9
10
11
12
13
30
1.
Arrivée de l'eau froide par le serpentin de refroidissement
(connexion obligatoire)
10
2.
Sonde soupape de décharge thermique
3
3.
Trasducteur de pression
4
4.
Logement porte-sondes pour la température de l'eau dans la
chaudière
5
5.
Refoulement eau chaude vers le système (connexion
obligatoire)
6.
Soupape de décharge thermique (connexion obligatoire)
7.
Soupape de sécurité de pression à 2,5 bars (connexion
obligatoire)
8
8.
Soupape de sécurité de pression à 3,5 bars
9.
Retour de l'eau chaude du système ; remplissage et vidange
de l'eau de la chaudière (connexion obligatoire)
7
10. Vanne de purge
1.
Arrivée de l'eau froide par le serpentin de refroidissement
(connexion obligatoire)
7
2.
Tuyau de déchargement sécurités (connexion obligatoire)
3.
Refoulement eau chaude vers le système (connexion
6
obligatoire)
5
4.
Pompe de circulation
5.
Logement porte-sondes pour la température de l'eau dans la
chaudière
6.
Trasducteur de pression
7.
Purgeur
8.
Sonde soupape de décharge thermique
4
9.
Soupape de sécurité de pression à 3,5 bars
10. Soupape de sécurité de pression à 2,5 bars (connexion
obligatoire)
3
11. Soupape de décharge thermique (connexion obligatoire)
2
1
12. Vase d'expansion
13. Vidange de la chaudière
14. Retour de l'eau chaude du système (connexion obligatoire)
15. Arrivée de l'eau froide pour le rechargement de la chaudière
(connexion obligatoire)
15
14
