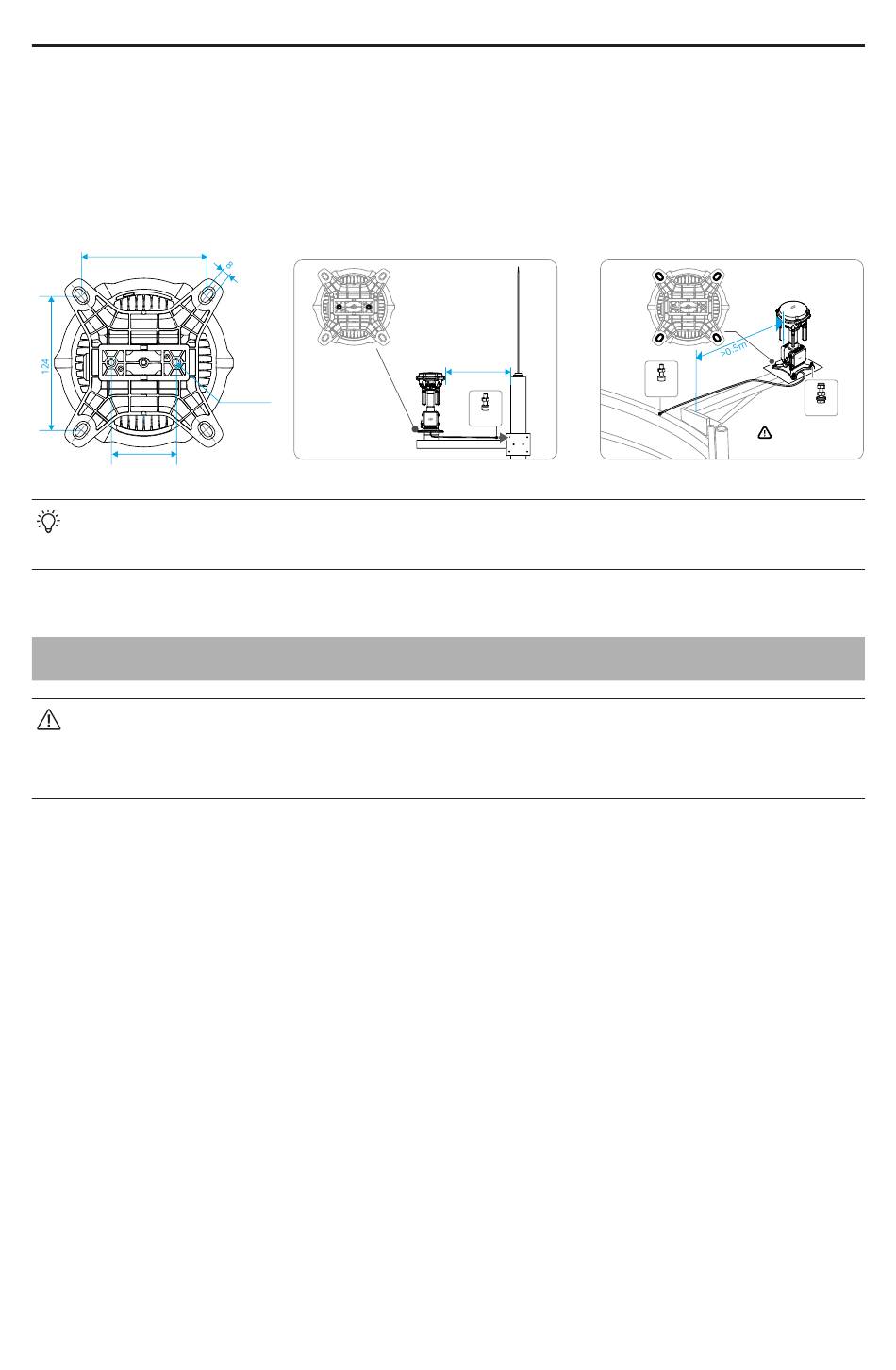

Installé sur un support
Le produit peut être installé sur un support approprié selon les spécifications du trou en
fente ou du trou fileté M6. Connectez solidement le fil de terre à l'électrode de terre. Les
schémas d'installation sont fournis à titre indicatif uniquement.
116
60
• Les dimensions des trous de montage du produit sont compatibles avec les
tiges de matériel de la plupart des caméras réseau extérieures.
4.4 Connexion du câble Ethernet
• Assurez-vous d'utiliser un câble à paires torsadées Cat 6 d'un diamètre de 6 à 9
mm afin de garantir l'étanchéité et de ne pas compromettre les performances
en matière de résistance à l'eau.
Connexion du module PoE
1. Tirez le câble Ethernet réservé vers le produit. Coupez le bouchon du tube ondulé à
l'endroit approprié en fonction du diamètre extérieur du câble Ethernet. Faites passer
le câble Ethernet à travers le tube ondulé et le bouchon du tube ondulé dans l'ordre.
2. Suivre les étapes ci-dessous pour reconstruire le connecteur Ethernet.
a. Désassembler le connecteur Ethernet d'origine et desserrer l'écrou borgne.
b. Passer le câble Ethernet dans le connecteur Ethernet. Le fixer au connecteur de
passage en suivant les normes de câblage T568B. Assurez-vous que la surface en
PVC du câble est bien insérée dans le connecteur et que le fil n'est pas exposé.
Utilisez un testeur de câble réseau pour vérifier que le contact avec le câble
Ethernet est correct avec le connecteur de passage et que la séquence de câblage
est conforme aux exigences. Insérez le connecteur de passage dans le boîtier
extérieur de l'appareil jusqu'à ce que vous entendiez un déclic.
c. Serrer le manchon de queue et l'étui de queue dans l'ordre.
D-RTK 3 Version de déploiement fixe de relais Guide d'utilisateur
2-M6×10
>0.5m
M4
©
M4
Use anti-loosening screws
使用防松螺母
2025 DJI Tous droits réservés.
M6
21
