SUITE
PROCÉDURE D'INSTALLATION

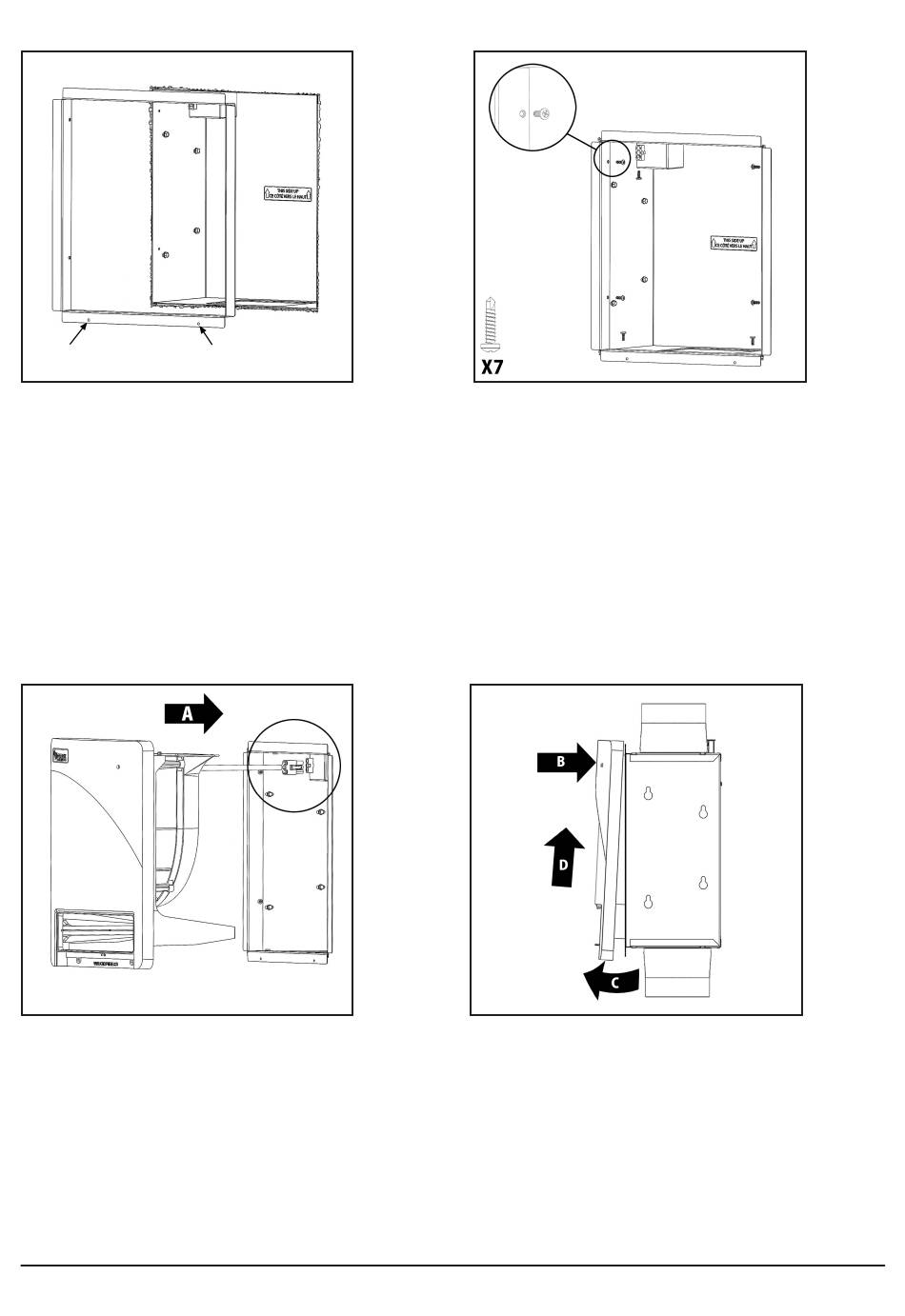

— Installation du cadre
ÉTAPE 5
Une fois le gypse installé, insérer le cadre à
l'intérieur du boîtier en s'assurant de bien
l'orienter. Les deux trous en surface doivent
être situés au bas du cadre tel qu'illustré dans
la figure ci-dessus.
— Branchement du ventilateur
ÉTAPE 7
Avant d'insérer le ventilateur dans son boîtier,
brancher le connecteur male du DBF-DEDPV
au connecteur femelle du boitier de connec-
tions.
A - Insérer le ventilateur dans le boitier.
Ⓒ 2022 ATMOSPHERE INC.
REV R-1122
— Fixation du cadre
ÉTAPE 6
Avant de visser le cadre au boîtier, s'assur-
er que les trous de vissage du cadre soient
alignés avec ceux du boîtier. Si les trous ne
sont pas alignés, dévisser les vis du boîtier qui
l'ancre au montant et ajuster la profondeur
de ce dernier jusqu'à ce que ses trous soient
alignés avec ceux du cadre puis revisser . Une
fois alignés, visser le cadre au boîtier.
— Procédure de verrouillage de
ÉTAPE 8
l'unité de ventilation
B - Insérer le haut du ventilateur dans
le boîtier.
C - Incliner le ventilateur tel qu'indiqué dans
la figure ci-dessus.
D - Faire glisser le ventilateur vers le haut.
Page : 5
