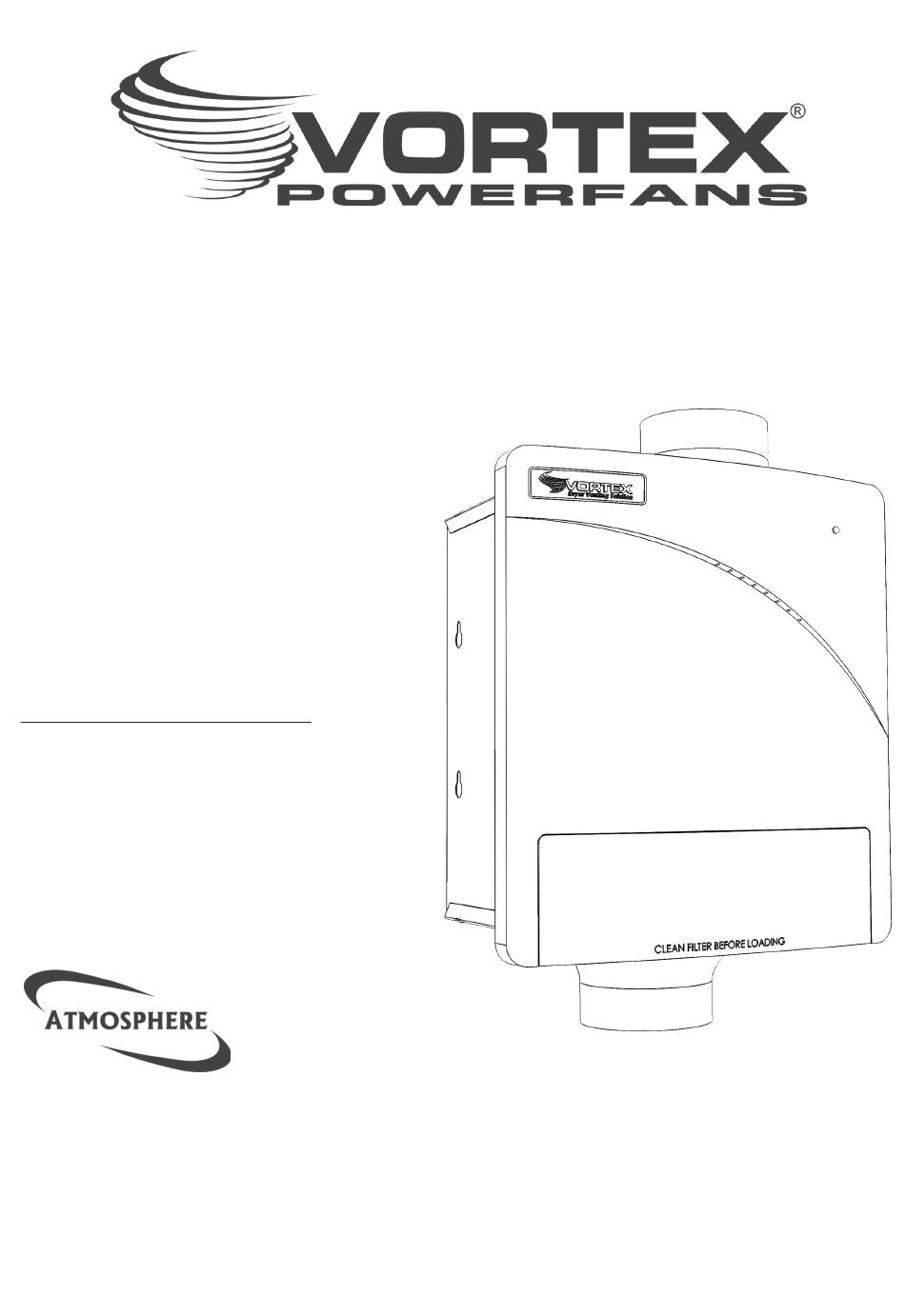

- Page 1 DBF-DEDPV — INSTALLATION GUIDE Dryer booster fan with integral control and integrated lint trap. I M PO RTA NT S AF ET Y I N S T RU CTI O NS SAVE THESE INSTRUCTIONS...
- Page 2 R E AD A N D S AVE THE S E I NS TRU C T I O N S WARNING — TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR INJURY TO PERSONS, OBSERVE THE FOLLOWING : A - Your dryer installation incorporates a dryer exhaust power ventilator (DEDPV) incorporating a lint trap.
- Page 3 DBF-DEDPV The DBF-DEDPV incorporate a booster fan, a lint trap and an integrated indicator panel. Roof exhaust Mounting — DBF-DEDPV The DBF-DEDPV is designed to be installed at a minimum distance of 4 linear feet (1.21 meter) from clothes dryer exhaust outlet.
- Page 4 A - Install the electrical connector to the outlet. Do not use screw to attach the duct to housing. the DBF-DEDPV duct adapter, use aluminum B - Bring a 2/14 AWG wire from a dedicated tape to seal the connections.
- Page 5 STEP 8 Before inserting the fan, connect the B - Push the top fan unit towards the housing. DBF-DEDPV male connector to the junction C - Tilt the fan unit as shown on the above. box female connector. D - Slide the fan unit towards the top.
- Page 6 — Fix the fan unit — Lint tray insertion STEP 9 STEP 10 Once the holes of the fan unit are aligned with Insert the lint tray in the fan unit. the holes of the housing, put and hand tight- en the metal screws.
- Page 7 • From the electrical panel, turn on the power to the DBF-DEDPV. NOTE — Within 10 seconds of the DBF-DEDPV being powered on, it will come on and run for up to 20 seconds. This calibration period will only happen when the DBF-DEDPV is powered for the first time.
- Page 8 PRESSURE FAULT MODE (Flashing orange indicator light) If at any time during the calibration or operating cycle of the DBF-DEDPV and the clothes dryer there is excessive positive pressure of +0.16” W.C. sensed for more than four minutes, the notifi- cation panel will show a flashing orange indicator light.
- Page 9 WIRING DIAGRAM Ⓒ 2022 ATMOSPHERE INC. Page : 9 REV R-1122...
- Page 10 WARRANTY Ten (10) Year Warranty This warranty supersedes all prior warranties DURING ENTIRE WARRANTY PERIOD — Atmosphere will repair or replace any part which has a factory defect in workmanship or material. Product will need to be returned to the Atmosphere factory, together with a copy of the purchase invoice and identified with RMA number.
- Page 11 WARRANTY INVALIDATION The user must keep a copy of the purchase invoice to verify purchase date. This warranty gives you specific legal right and is subject to an applicable consumer protection legislation. You may have additional rights which vary from state to state. LIMITATION OF WARRANTY AND LIABILITY This warranty does not apply to any Atmosphere product or part which has failed as a result of misinstallation or abuse, incorrect electrical connections or alterations made by others, or use...
- Page 12 DBF-DEDPV — GUIDE D’INSTALLATION Ventilateur d’appoint pour sécheuse avec contrôle et trappe à charpie intégrée. I NS TRU C T I O N S I M PO RTAN T E S POU R LA S É C URI TÉ CONSERVER CES INSTRUCTIONS...
- Page 13 • Ne pas installer dans un conduit d’évacuation mesurant 25 pi (7.62 mètres) ou moins. • Le DBF-DEDPV est adapté pour surmonter une longueur équivalente de conduit de 130 pieds (39.6 mètres) en acier galvanisé de 4 pouces de diamètre et pour maintenir une vitesse de l’air de 1200 pi/min (6,10 m/s).
- Page 14 DBF-DEDPV Le DBF-DEDPV intègre un ventilateur d’appoint, une trappe à charpie et un panneau indicateur. Évacuation au toît Positionnement du Ventilateur — DBF-DEDPV Le DBF-DEDPV est conçu pour être installé à une distance minimale de 4 pi (1,2m) linéaire de la sortie d’évacuation de la sécheuse.
- Page 15 à l’adaptateur de conduit B - Apporter un fil 2/14 AWG d’un circuit dédié du DBF-DEDPV, utiliser du ruban adhésif en C - Connecter les fils du connecteur de la boîte aluminium pour sceller les connexions.
- Page 16 — Procédure de verrouillage de ÉTAPE 7 ÉTAPE 8 l’unité de ventilation Avant d’insérer le ventilateur dans son boîtier, brancher le connecteur male du DBF-DEDPV B - Insérer le haut du ventilateur dans au connecteur femelle du boitier de connec- le boîtier. tions.
- Page 17 — Fixer le ventilateur — Installation de la trappe ÉTAPE 9 ÉTAPE 10 à charpie Une fois les trous du ventilateur alignés avec les trous du boîtier, visser en place à l’aide Insérer la trappe à charpie dans l’unité. d’un tournevis en prenant soins de ne pas trop serrer afin d’éviter d’endommager les trous du boîtier.
- Page 18 Lorsque le DBF-DEDPV est allumé, le voyant lumineux vert est allumé en continu MODE SURPRESSION (Voyant lumineux orange clignotant) Si, à tout moment pendant le calibrage ou le cycle de fonctionnement du DBF-DEDPV et de la sécheuse, une pression excessive est détectée, le panneau indicateur fera clignoter le voyant lumineux orange.
- Page 19 La température d’échappement normale ne doit pas dépasser 167 ° F (91° C). Si le fusible thermique de sécurité du DBF-DEDPV se déclenche, la sécheuse fonctionne à l’extérieur de ses limites. Contacter le fabricant de la sécheuse et remplacer le DBF-DEDPV.
- Page 20 et faire inspecter le système de ventilation par une personne qualifiée. Ceci est une indication de surpression excessive dans le système de ventilation. SCHÉMA ÉLECTRIQUE Port de référence (laisser ouvert) Ⓒ 2022 ATMOSPHERE INC. Page : 9 REV R-1122...
- Page 21 GARANTIE Garantie de dix (10) ans Cette garantie remplace toutes les garanties antérieures PENDANT TOUTE LA PÉRIODE DE GARANTIE — Atmosphère réparera ou remplacera toute pièce présentant un défaut de fabrication ou matériel. Il se peut que le produit doive être re- tourné...
- Page 22 ANNULATION DE LA GARANTIE L’utilisateur doit conserver une copie de la facture d’achat pour vérifier la date d’achat. Ces garanties vous donnent des droits légaux spécifiques et sont soumises à la législation appli- cable en matière de protection des consommateurs. Vous pouvez avoir des droits supplémen- taires qui varient d’un État à...
