Percer le mur (foret Ø 6mm) dans la réservation prévue dans le caisson à gauche et à droite (Figure 3)
-
Insérer les chevilles 6 x 60
-
Caler le caisson avec les cales fourchettes fournies (Figure 4)
-
Placer les cales fourchettes entre le caisson et le linteau juste derrière la réservation gauche et droite
(Figure 4)
-
Fixer le caisson au mur à l'aide de 2 vis TF 4.5 x 60 (Figure 3)
F
IXATION DE LA TOLE ARRIERE
Lors du perçage, la poussière pourrait gêner la translation des éléments mobiles
- Percer (foret Ø 5 mm) le mur et la tôle tous les 50 cm, dans la gorge au-dessus du pli de renfort
en partie basse (Figure 3)
-
Insérer les chevilles dans les trous de fixation (chevilles non fournies) (Figure 3)
-
Fixer la tôle à l'aide des vis 4 x 30 (Figure 3)
Une tôle non fixée peut entraîner un gondolage ou un cintrage de la tôle. La tôle se trouve alors sur le passage
du tablier qui vient frotter lors des manœuvres.
Lorsque la tôle est éloignée du linteau, il convient de caler.
Si les vis sont trop plaquées contre la tôle verticale côté coulisses, elles font pression sur cette dernière et la
font gondoler. Seule la tôle verticale côté coulisses doit être fixée.
Si la tôle haute (solidaire de la tôle verticale côté coulisses) est fixée, elle peut cintrer vers le haut. Sous l'effet
de la déformation subie par la tôle haute, et malgré la fixation tous les 50 cm, la tôle verticale côté coulisses
cintre vers l'intérieur.
FIXATION ET
BRANCHEMENT DE
L'ARMOIRE ELECTRIQUE
1. I
NSTALLATION DE L
ELECTRIQUE

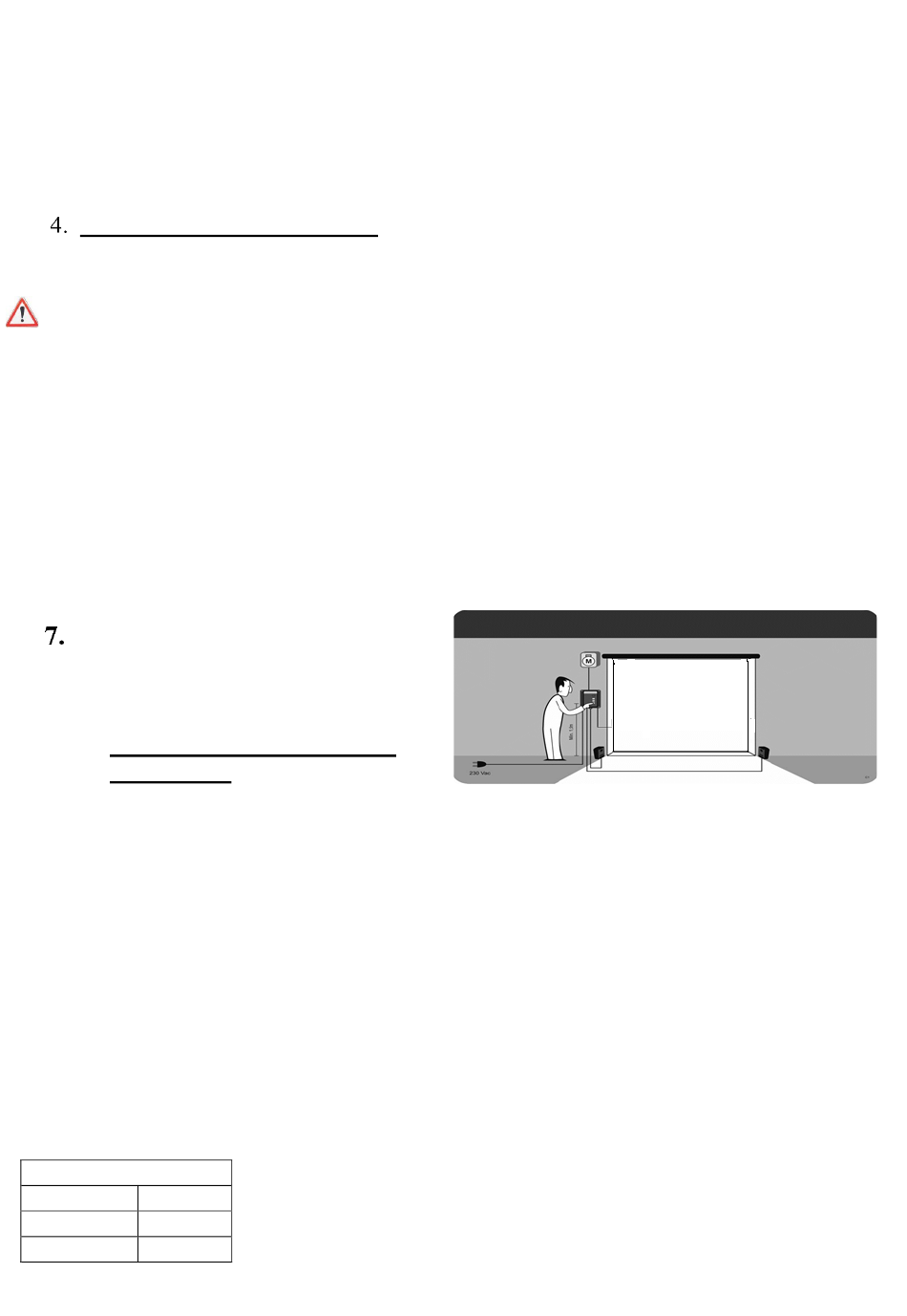

L'armoire doit être proche de la porte de garage et à mi- hauteur.
Branchement moteur
Vert / Jaune
Borne 1
Marron
Borne 2
Bleu
Borne 3
Documents et photos non contractuels. Nous nous réservons le droit de modifier à tout moment les caractéristiques esthétiques et techniques de ces produits
'
ARMOIRE
NP085 – Mai 2022
