ELEMENTS FOURNIS
Colis n°1 :
-
Tablier
-
Manivelle de secours
Sachet de colisage :
-
Cardan
Sachet de visserie (ne pas utiliser d'autres types de vis afin de garantir une bonne fixation des éléments)
▪
Pour les coulisses : Vis TF 4,5 x 60 et cheville à expansion 6 x 60
▪
Pour la fixation du bas du caisson : Vis 4x 30 (chevilles non fournies
▪
Pour les pattes de liaison et la tôle du caisson : Vis TB 2.9 x 13
-
DVA : Dispositif de Verrouillage Automatique + languette de
protection (nombre en fonction de la dimension de la porte de
garage, voir quantité sur la liste de colisage)
-
2 sangles
Option : Inverseur à clé à position maintenue
INSTALLATION
1. C
OULISSES
Sur un carton, positionner le caisson au sol pour pouvoir insérer les pattes de liaison dans les coulisses.
Respecter impérativement le sens des coulisses. Le joint brosse de la coulisse doit être impérativement coté
tôle arrière.
Documents et photos non contractuels. Nous nous réservons le droit de modifier à tout moment les caractéristiques esthétiques et techniques de ces produits

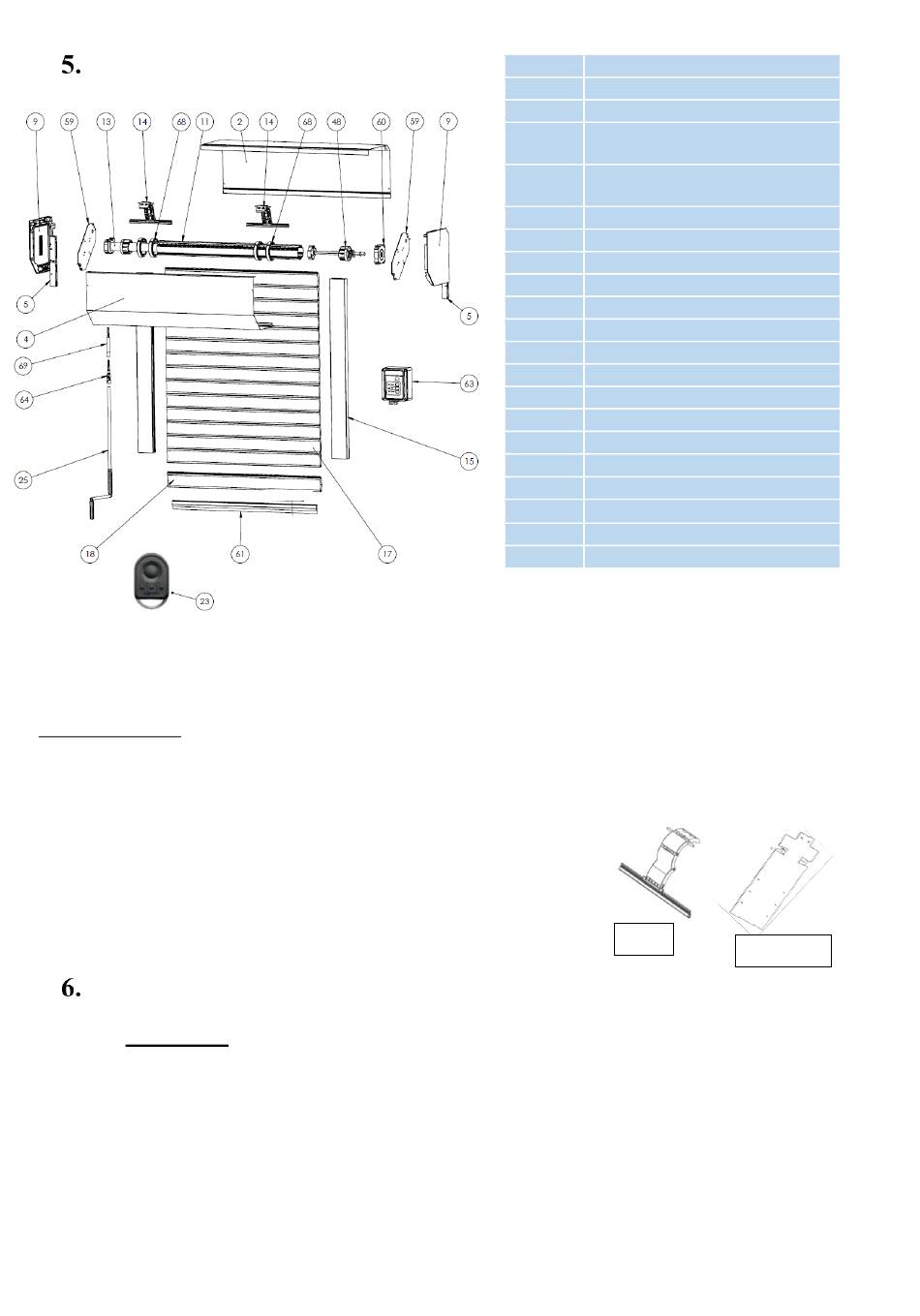

N° Article
2
Tôle HC
4
Tôle AB
Une paire de pattes de liaison +
5
une paire de consoles
Une paire de consoles +
9
une paire de pattes de liaison
11
Axe diamètre 80mm
13
Moteur avec secours
14
DVA
15
Coulisses C90/C145
17
Tablier lames PX75
18
Lame finale
23
Télécommande portable 4 canaux
25
Manivelle sortie n°1
48
Tandem axe 80 mm carré de 13mm
59
Plaque console fixe
60
Stop chute
61
Joint de lame finale
63
Armoire électrique
64
Cardan simple
68
Bague pour DVA
69
Sortie de secours cachée
Colis n°2
- Caisson
- Coulisses
- Armoire et télécommandes
NP085 – Mai 2022
Nom Article
DVA
Languettes
6
