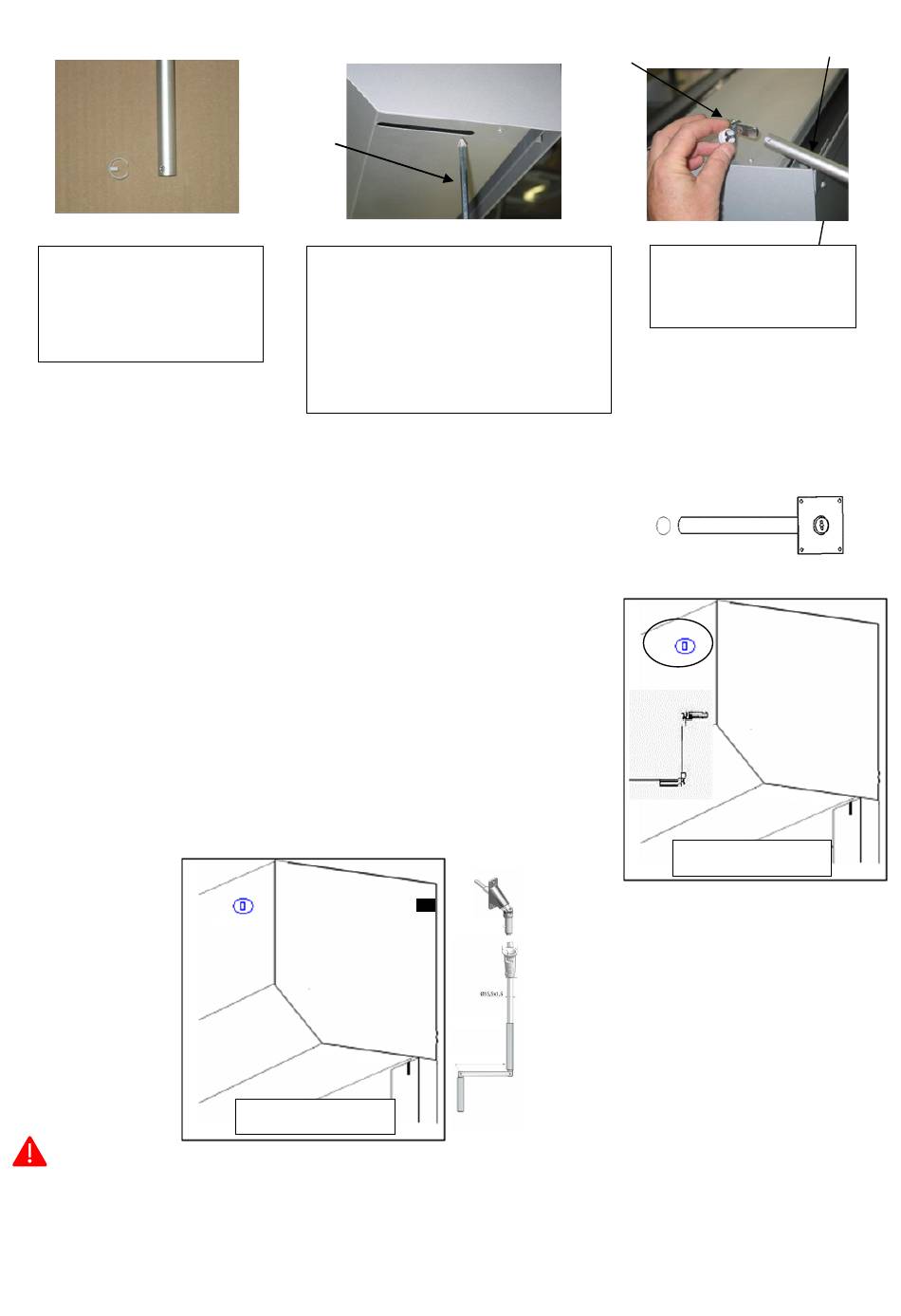

Retirer la vis qui se
situe à l'extrémité du 6
pans et retirer la bague
de la manivelle
- Repérer la position du cardan double de la manivelle sur le mur
- Percer le mur (foret Ø 22mm)
-
Couper le tube à la longueur désirée. Le tube doit dépasser du mur
d'environ 1cm côté intérieur
-
Fixer la plaque avec le cylindre à clé à l'extérieur
-
Fixer le cardan double contre le mur à l'intérieur (chevilles et vis non
fournies)
Vous pouvez manœuvrer la porte de garage de l'intérieur en enlevant la
goupille du cardan double et de l'extérieur en retirant le cylindre à clé puis
en manœuvrant avec la « petite manivelle »
➢ Vous disposez d'une sortie de secours avec cylindre à clé à
retirer pour atteindre le moteur avec la manivelle de secours.
Votre tôle de capotage du caisson possède un trou avec ou sans cylindre à
clé (Figure 13)
➢ Vous disposez d'une sortie de secours avec cardan double à
baïonnette (Figure 14)
La manivelle est une manivelle de secours et ne doit être utilisée qu'en cas de coupure d'alimentation.
Dans le cas échéant, cela risque une détérioration des fins de course du moteur.
Documents et photos non contractuels. Nous nous réservons le droit de modifier à tout moment les caractéristiques esthétiques et techniques de ces produits
6 pans
Fixer le 6 pans dans
l'emplacement prévu à cet effet
dans la tête du moteur (le 6 pans
sera maintenu définitivement en
place lorsque le cardan double
sera fixé)
Figure 14
NP085 – Mai 2022
Bague
Assembler la
manivelle avec le 6
pans
Figure 13
Manivelle
14
