L
A PORTE NE FONCTIONNE PAS OU PAS CORRECTEMENT

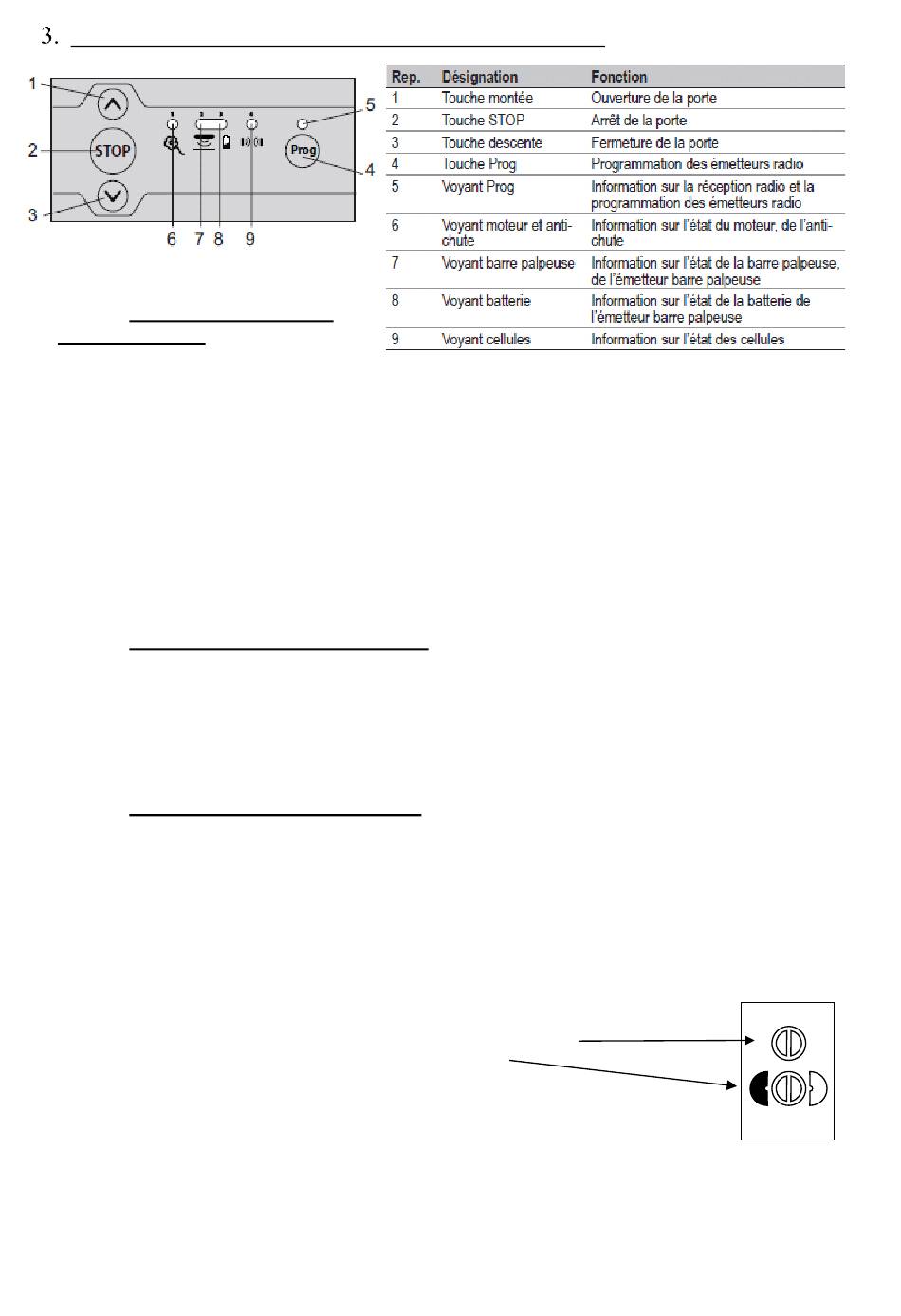

a) Le voyant moteur et stop
chute est allumé :
Vérifier les branchements du moteur et du
stop chute au chapitre 7. FIXATION ET BRANCHEMENT DE L'ARMOIRE ELECTRIQUE page 9
Le voyant est-il allumé ?
Non : problème résolu
Oui : faire un pont entre les bornes 5 et 6
Le voyant est-il allumé ?
Non : changer le stop chute
Oui : Tester le moteur en direct
Le moteur fonctionne -t-il en direct ?
Non : changer le moteur
Oui : changer l'armoire
b) Le voyant barre palpeuse est allumé
Vérifier les branchements de la barre palpeuse au chapitre 7. FIXATION ET BRANCHEMENT DE
L'ARMOIRE ELECTRIQUE page 9
Le voyant est-t-il allumé ?
Non : problème résolu
Oui : changer la barre palpeuse
c) Le voyant cellules reflex est allumé
• Si pas cellules : vérifier le pont entre les bornes 18 et 19
• Si cellules :
Vérifier les branchements des cellules se reporter au chapitre 7. FIXATION ET BRANCHEMENT DE
L'ARMOIRE ELECTRIQUE page 9
Vérifier le bon alignement de la cellule avec le miroir
Le voyant vert sur la cellule est-il allumé ?
Oui : poursuivre les vérifications
Non : changer la cellule reflex
Le voyant orange sur la cellule est-il allumé ?
Oui : problème résolu, tester le fonctionnement de la porte de garage
Non : ajuster l'alignement de la cellule :
➢ Avec la vis « dist » et la vis « out »
➢ Enlever l'éventuel obstacle présent devant la cellule
➢ Tourner les 2 vis à fond dans le sens des aiguilles d'une montre
Le voyant orange est-il allumé ?
Oui : problème résolu, tester le fonctionnement de la porte de garage
Non : faire un pont entre les bornes 18 et 19
Le voyant rouge dans l'armoire est-il allumé ?
Oui : changer la cellule
Non : changer l'armoire
Documents et photos non contractuels. Nous nous réservons le droit de modifier à tout moment les caractéristiques esthétiques et techniques de ces produits
NP085 – Mai 2022
Dist
Out
17
