3.6 A
LIMENTATION EN AIR COMBURANT ET
PRODUITS DE COMBUSTION
L'appareil peut être raccordé en système étanche (type C)
par
l'intermédiaire
d'une
d'admission d'air comburant et d'un conduit d'évacuation
des fumées ou en tirage méchanique sur cheminée
verticale (type B) avec un conduit pour l'évacuation des
produits de combustion. Dans tous les cas, les produits de
combustion doivent être évacués à l'extérieur.

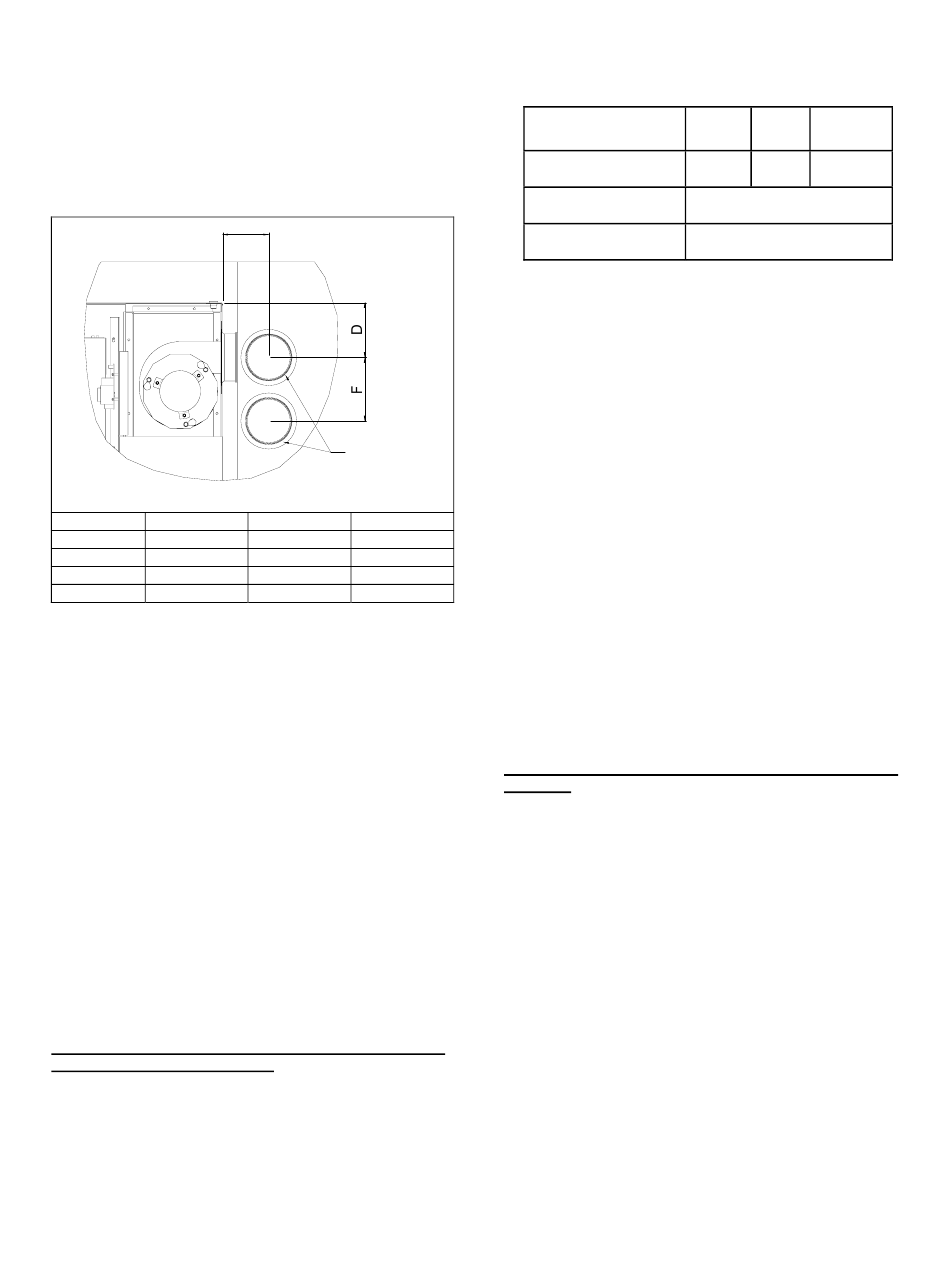

Figure 6: Raccordement des produits d'évacuation
(drw. 59426-02)
DJL (mm)
D
131
4011-4015
121
4018
121
4024-4030
121
4036
Il est interdit de raccorder plusieurs appareils sur un seul
système d'admission d'air et d'évacuation des fumées.
Les conduits d'évacuation et ceux d'amenée d'air doivent
être étanches. Utiliser des conduits en aluminium sans
soudage. Les appareils installés selon type B doivent être
prévus d'un tuyau d'évacuation individuel et d'une grille de
protection à l'entrée de l'air comburant (IP20) (1)
IMPORTANT :Le conduit des gaz brûlés doit être
installé conformément aux règlements nationaux et
locaux. Un défaut d'installation peut entraîner la mort,
des blessures sérieuses et/ou des dégâts matériels.
L'aérotherme doit être prévu d'un conduit évacuant les
gas brûlés à l'extérieur du bâtiment.
L'installation correcte des conduits d'amenée d'air
comburant et d'évacuation des gaz brûlés et une
inspection régulière garantit le bon fonctionnement de
l'appareil.
(1) dia 80
= PN 60 50733 080 (RHC 4011-4015)
dia 100 = PN 60 50733 100 (RHC 4018, 4024, 4030)
dia 130 = PN 60 50733 130 (RHC 4036)
3.6.1 Installation des conduits d'évacuation pour les
appareils installés selon type B
Si l'aérotherme est installé selon le type B, l'air de
combustion est pris dans le volume à chauffer. Il y a donc
lieu de s'assurer que l'air de combustion et de ventilation
soient suffisants selon les règles et recommendations en
vigueur.
RHC 4000, 0711RHC4DJL
SZ
E
VACUATION DES
ventouse,
d'un
conduit
E
SEALING RING
PN: 06 22786 "Z2"
E
F
125
120
105
140
105
140
178
225
FRFR
Le tableau 4 montre les différents diamètres des
cheminées et les longueurs maximales. La longueur de
conduit minimale est de 0.5 mètres.
Tableau 4
Modèle RHC 40.. DJL
Diamètre de
raccordement (mm)
Longueur droite maxi
(m)
Longueur équiv. d'un
coude 90° (m)
Pour éviter des fuites, utiliser des conduits simple paroi.
Tous les raccords doivent être parfaitement étanches afin
d'empêcher toute propagation des produits de combustion
dans le bâtiment.
La cheminée doit être équipé d'un chapeau normalisé.
Si un conduit traverse un mur ou un plafond constitué d'un
matériau combustible, prévoir autour du conduit une
manchette de protection en matériau incombustible avec
un passage d'air de 25mm minimum.
La température de tout matériau combustible situé à
proximité de la cheminée ne doit pas dépasser 65°C
lorsque l'appareil est en fonctionnement.
Le conduit doit se trouver au moins 50mm du matériau
inflammable.
Un conduit simple paroi exposé à l'air froid ou traversant un
local non chauffé doit être isolé. Lorsque la condensation
ne peut être évitée, prévoir un système permettant de
receuillir puis d'évacuer les condensats.
d'évacuation des condensats au départ de la cheminée doit
avoir un diamètre minimum de 20mm et être constitué d'un
matériau résistant à la corrosion (ne pas utiliser de cuivre
ou d'alliages à la base de cuivre).
3.6.2 Raccordements en système étanche, installation
de type C
Les aérothermes à combustion étanches sont conçus pour
être raccordés à deux conduits : l'un prélevant à l'extérieur
les produits de la combustion, l'autre rejetant à l'extérieur
les produits de la combustion.
Prévus
pour
fonctionner
ventouses
verticaux
ou
concentriques, les appareils sont certifiés CE avec
leurs ventouses respectives (voir tableau 5).
Les conduits d'évacuation et ceux d'amenée d'air doivent
être étanches. Utiliser des conduits en aluminium sans
coudure equipés de joints ou équivalents.
.
18,
36
11,15
24,30
80
100
130
7.5
1.5
Le tube
avec
des
terminaux
horizontaux
à
conduits
