Fig.6
Tab.3
Tableau des valeurs des résistances électriques
Temps de charge
(1)
6 h (60 °C) - 8 h (80 °C)
6 h (60 °C) - 8 h (80 °C)
4,5 h (60 °C) - 6 h (80 °C)
4,5 h (60 °C) - 6 h (80 °C)
3 h (60 °C) - 4 h (80 °C)
3 h (60 °C) - 4 h (80 °C)
(1) Temps de charge avec ballon froid à 10 °C

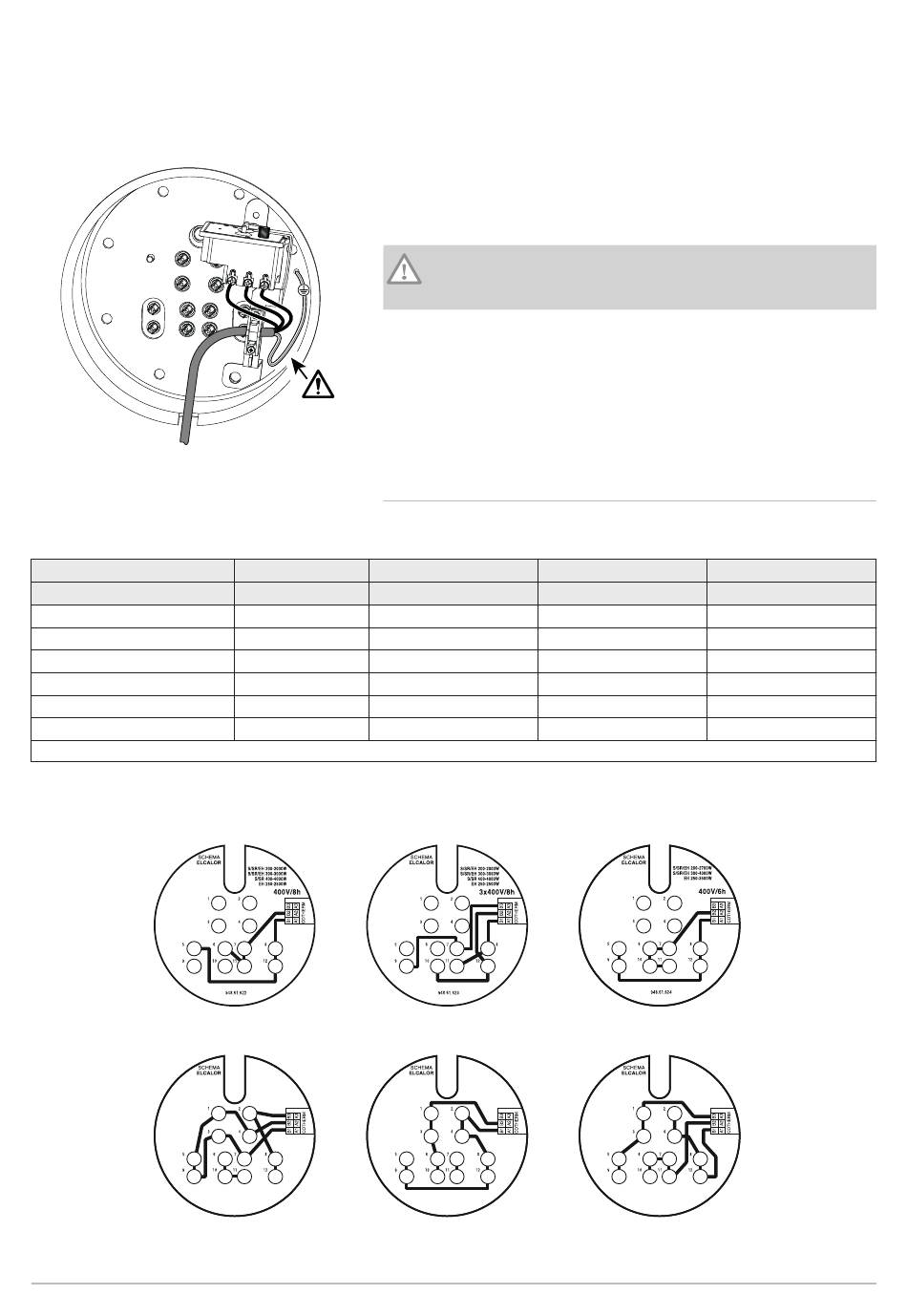

Fig.7
Schémas de raccordements électriques
N1
N4
94860021-8969-4259 - v06 - 13042021
La protection du chauffe-eau peut être réalisée par des fusibles calibrés
correspondant à la puissance indiquée sur la plaque signalétique.
Effectuer le branchement suivant les schémas qui se trouvent dans le
sachet notices joint à l'appareil.
1. Enlever le couvercle.
2. Choisir le schéma de branchement électrique selon la capacité de
3. Coller le schéma sur l'élément de chauffe.
4. Brancher la résistance comme indiqué sur le schéma.
5. Passer le câble d'alimentation par la gaine prévue.
6. Passer le câble par l'arrêt de traction.
7. Raccorder le fil de terre du câble d'alimentation à la borne terre de
8. Raccorder le câble au thermostat.
9. Remettre le couvercle en place.
MW-5000933-2
5.3.1
EH 200
Tension phase
Puissance - schéma
2 x 400 V ~
2000 W - N1
3 x 400 V ~
2000 W - N2
2 x 400 V ~
2700 W - N3
3 x 400 V ~
2700 W - N4
2 x 400 V ~
4000 W - N5
3 x 400 V ~
4000 W - N6
N1
S/SR/EH 200-2700W
S/SR/EH 300-4000W
S/SR 400-5333W
EH 250-3500W
3x400V/6h
948.61.625
N4
l'appareil, le temps de chauffe et la tension.
Attention
Lors de la mise en place des ponts, il faut vérifier le montage des
cosses. Un mauvais contact peut occasionner une surchauffe.
l'appareil.
Câblage électrique de la résistance
EH 250
Puissance - schéma
2500 W - N1
2500 W - N2
3500 W - N3
3500 W - N4
5000 W - N5
5000 W - N6
N2
N2
S/SR/EH 200-4000W
N5
EH 250-5000W
400V/4h
948.61.626
N5
EH 301
Puissance - schéma
3000 W - N1
3000 W - N2
4000 W - N3
4000 W - N4
-
6000 W - N6
N3
N3
S/SR/EH 200-4000W
S/SR/EH 300-6000W
N6
S/SR 400-8000W
EH 250-5000W
3x400V/4h
948.61.627
N6
EH 200 - EH 250 - EH301
5 Installation
MW-2001294-01
11
