5
Installation
5.1
Mise en place

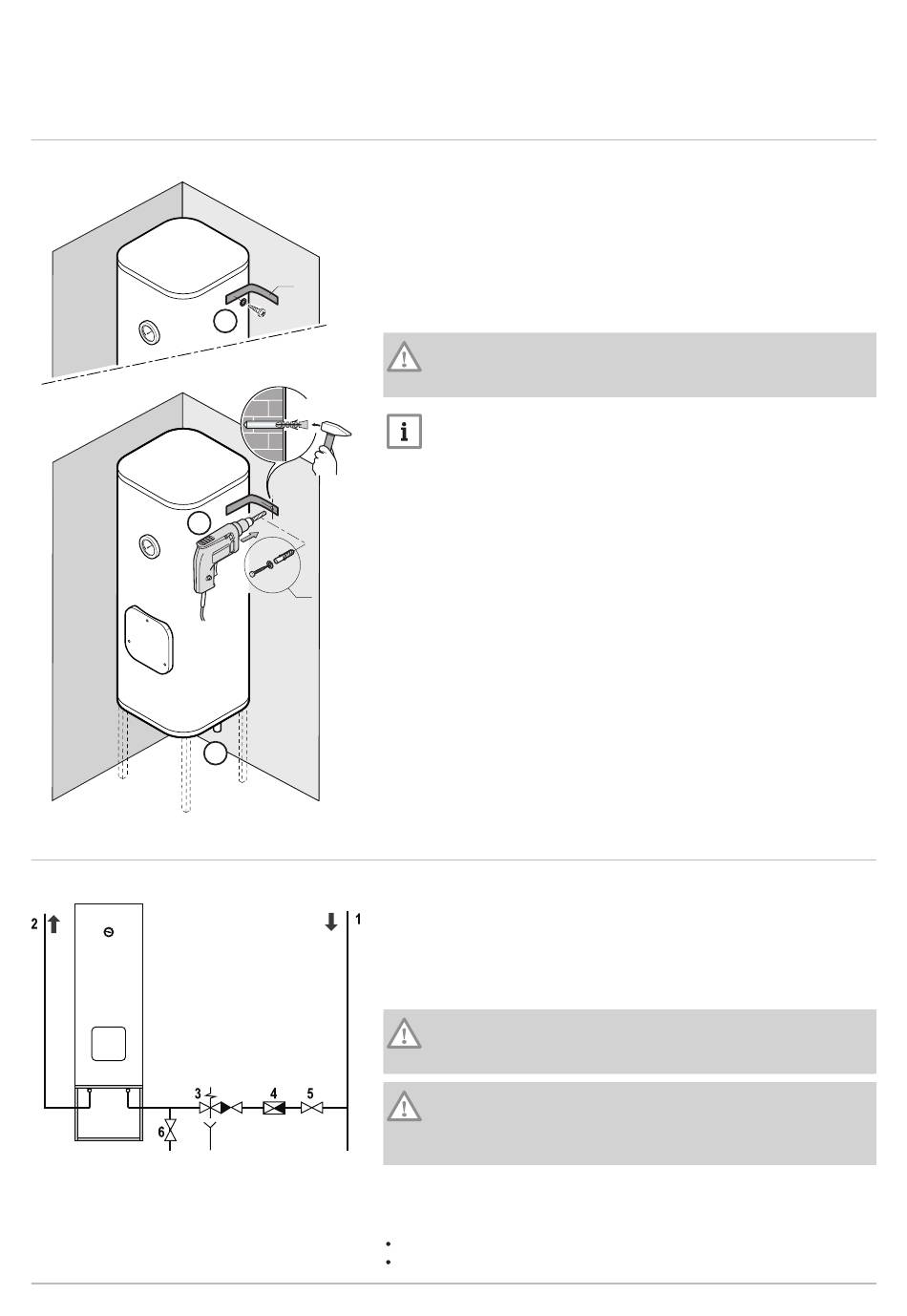

Fig.4
2
5.2
Raccordements hydrauliques
Fig.5
MW-5000710-1
94860021-8969-4259 - v06 - 13042021
A
1
B
3
MW-2001151-1
1. Sécuriser l'appareil en partie haute à l'aide du lien fourni (repère A sur
le dessin). Le lien, la rondelle et la vis autoperceuse de fixation sont
fournis dans le sachet accessoires.
2. Fixer le lien au mur. L'installateur est responsable du type de fixation
utilisé et de la bonne tenue mécanique de l'ensemble y compris du
choix du support à l'autre extrémité du lien. La vis, la rondelle adaptée
et les éventuelles chevilles nécessaires à la fixation sur le mur ne sont
pas fournies (repère B sur le dessin).
3. Isoler les tuyauteries.
Attention
L'appareil, y compris son conduit de raccordement, doit demeurer
accessible en vue de son entretien et de sa réparation.
Important
L'appareil peut être placé dans des niches en bois sans habillage.
1 Entrée eau froide
2 Sortie eau chaude sanitaire
3 Groupe de sécurité avec clapet anti-retour
4 Réducteur de pression
5 Robinet d'arrêt
6 Vidange
Attention
Le bon fonctionnement de l'appareil est conditionné par le strict
respect de la présente notice.
Attention
Avant le raccordement hydraulique, rincer les tuyauteries d'arrivée
d'eau sanitaire pour éviter d'introduire des particules dans la cuve
du ballon.
L'arrivée d'eau froide doit comporter un robinet d'arrêt principal et un
groupe de sécurité à membrane neuf de dimensions appropriées et monté
dans le bon sens sur l'arrivée d'eau froide.
Pression de service maximale : 0,6 MPa (6 bar).
Tarage de la soupape de sécurité : 0,6 MPa (6 bar) maximum.
5 Installation
EH 200 - EH 250 - EH301
9
