GEBRUIK VAN HET INSTRUMENT
Ontgrendel de pendelvergrendeling door de knop
aan de zijkant van het toestel naar rechts te schuiven.
Druk achtereenvolgens op de toetsen om de
gewenste functie te kiezen:
10.
Manuele stand (3 sec.)
11.
Horizontale lijn(en)
12.
Verticale lijnen
13.
1x Ontvanger modus
2x Flash modus
Indien de laser met ontgrendelde pendel buiten het
zelfnivelleringsbereik (±4°) wordt opgesteld,
beginnen lijnen snel te knipperen.
Voor het gebruik van de laser in de automatische
functie moet de pendelvergrendeling ontgrendeld
zijn.
Voor het gebruik in de manuele modus moet de
laser vergrendelt zijn en moet de manuele toets (10)
3 seconde in gedrukt worden. De lijnen zullen nu
langzaam knipperen en de rode LED (8) zal snel
knipperen. Druk de knop 3 seconden in om de laser
uit te schakelen.
Druk 1x op modus knop (13) om de ontvanger
modus in te schakelen. Druk nogmaals om de Flash
modus in te schakelen.

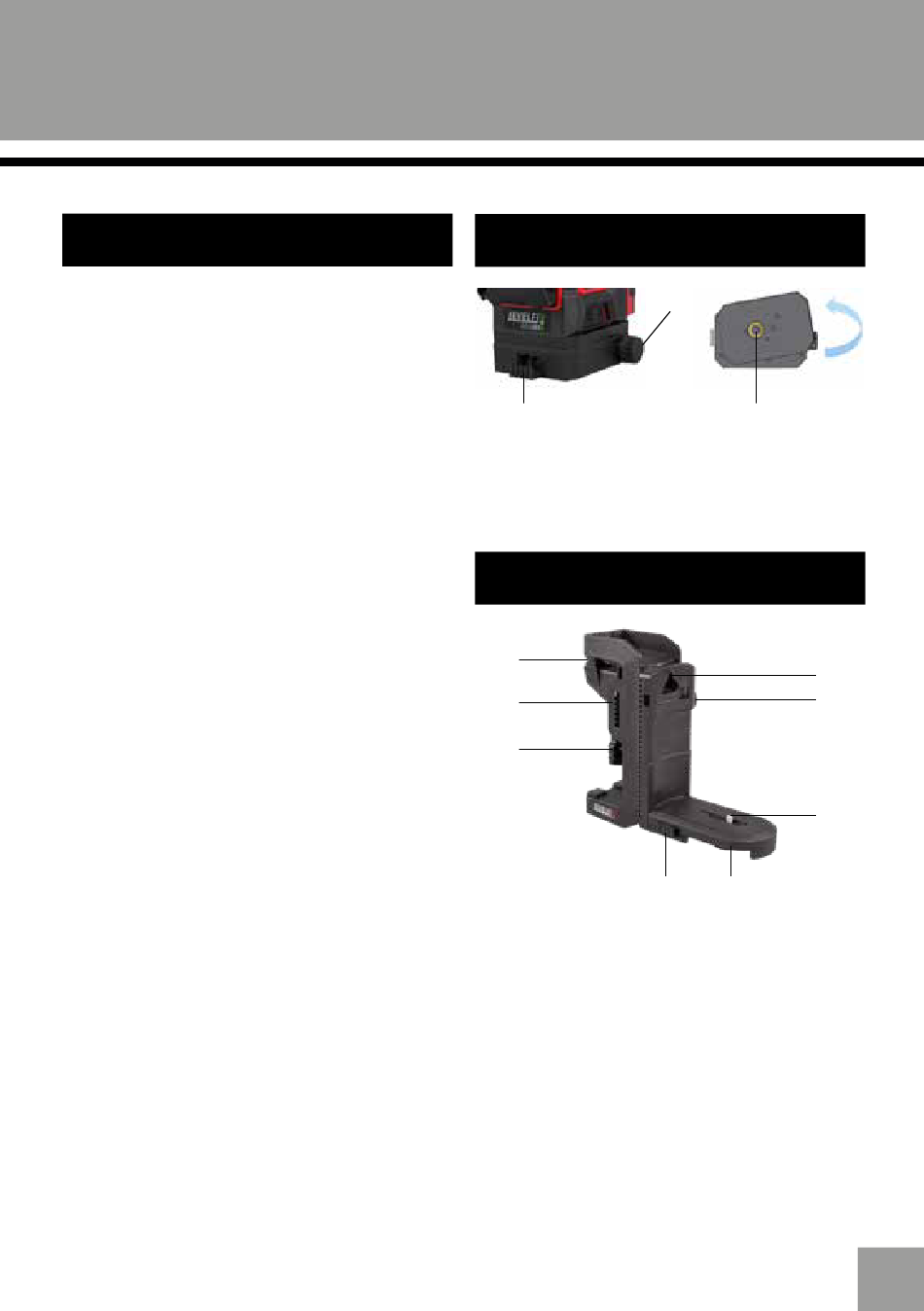

SMARTBASE
(Van toepassing op de CCL283G)
2
Afb.3
1.
Positioneringsknop
2.
Verstelbare aanslagnokken (tegels of profielen)
3.
1/4" opname
MONTAGEVOET/-KLEM
1
2
3
1.
Verstelbare klem
2.
Klem posities
3.
Klemhendel (druk de hendel in om deze in de gewenste
positie te schuiven)
4.
Schuif voor het draaien van de voet
5.
Draaibare voet
6.
1/4" instrument aansluiting
7.
Knop voor het instellen van de positie van de voet
8.
Ophangoog
De laser is voorzien van een 1/4" aansluiting. Om de
laser op een statief met 5/8" aansluiting te monteren
dient men de laser compleet met montagevoet op het
statief te plaatsen.
1
3
Afb.4
4
5
Afb.5
NL
8
7
6
7
