FONCTIONNEMENT DE L'INSTRUMENT
Déverrouille le pendule 7 en faisant glisser vers la
droite le bouton situé sur le côté de l'appareil.
Appuie successivement sur les boutons pour
sélectionner la fonction désirée.:
10.
Mode manuel (3 sec.)
11.
Ligne(s) horizontale(s)
12.
Lignes verticales
13.
Mode récepteur 1x
Mode flash 2x
Si le laser est réglé avec le pendule déverrouillé en
dehors de la plage de mise à niveau automatique
(±4°), les lignes se mettent à clignoter rapidement.
Pour utiliser le laser en mode automatique, le
verrouillage du pendule doit être déverrouillé.
Pour utiliser le laser en mode manuel, le laser doit
être verrouillé et la touche manuelle (10) doit être
enfoncée pendant 3 secondes. Les lignes clignotent
alors lentement et le voyant rouge (8) clignote
rapidement. Appuie sur la touche pendant 3 sec.
pour éteindre le laser
Appuie une fois sur la touche mode (13) pour
activer le mode récepteur.
Appuie à nouveau sur la bouton pour activer le
mode Flash.

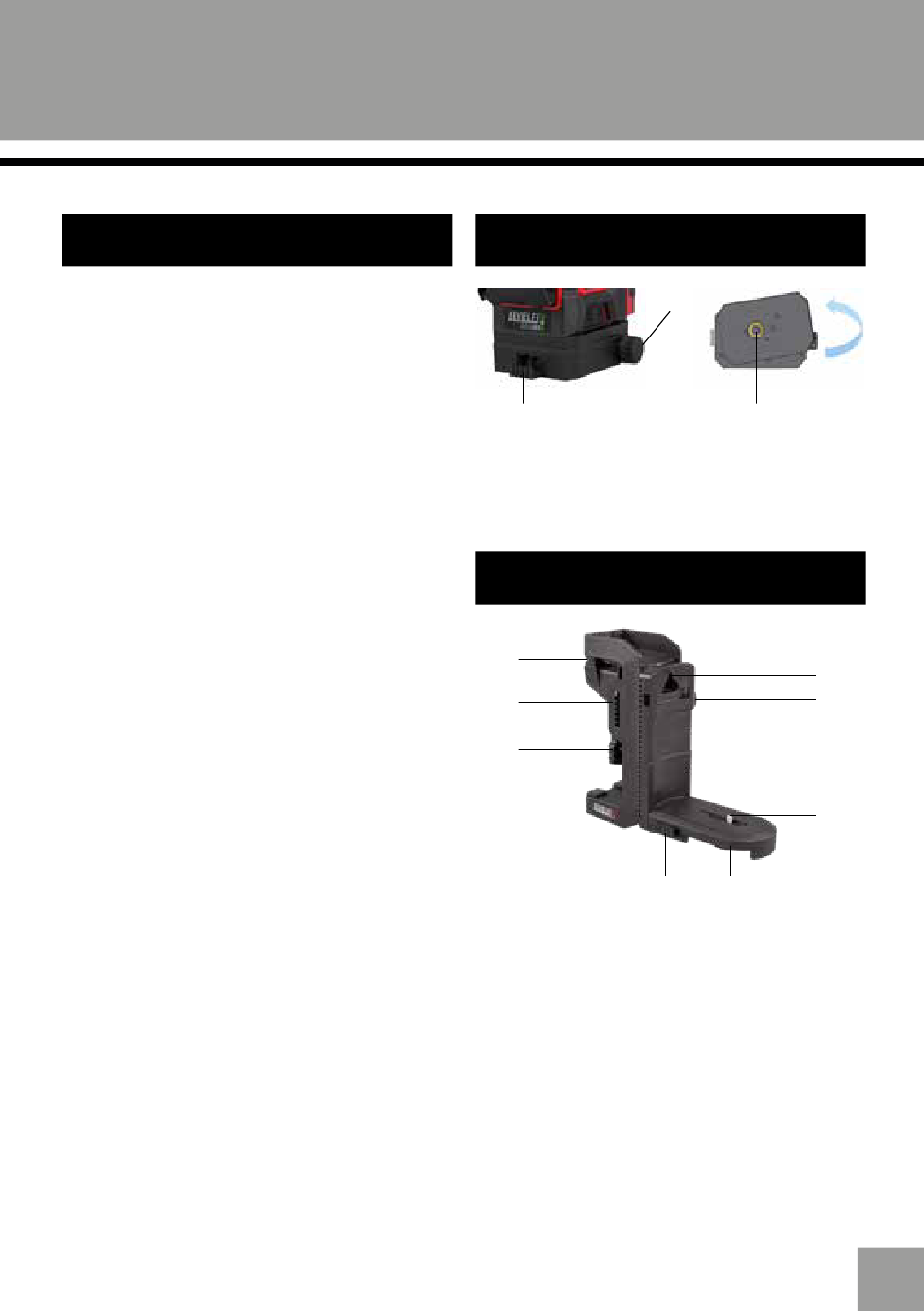

SMARTBASE
(Applicable au CCL283G)
2
Fig.3
1.
Bouton de positionnement
2.
Pattes d'arrêt réglables ( carrelages ou profilés)
3.
Filet de vis 1/4"
PIED DE MONTAGE / PINCE
1
2
3
1.
Pince réglable
2.
Positions de la pince
3.
Levier de serrage (appuie sur le levier pour le faire gliss-
er dans la position désirée).
4.
Glissière pour le pied rotatif
5.
Pied rotatif
6.
Raccord d'instrument 1/4"
7.
Bouton pour régler la position du pied
8.
Crochet de suspension
Le laser est équipé d'un raccord de 1/4". Pour monter
le laser sur un trépied avec un raccord de 5/8", lelaser
doit être placé sur le trépied complet avec la base de
montage.
1
3
Fig.4
4
5
Fig.5
FR
8
7
6
27
