Esquema de Montagem | Assembly Diagram | Schèma de Montage | Montageanleitung |
Schema di Montaggio | Esquema de Ensamblaje| Montage Overzicht
EDM00060.00
TEC
PT
1. Encaixar o painel (C6)+(C9);
2. Verificar/ajustar painel para que fique nivelado com o
painel (D9) e com o aro (AL);
3. Apertar os fechos;
4. Colocar bolachas (A) nos fechos.
EN

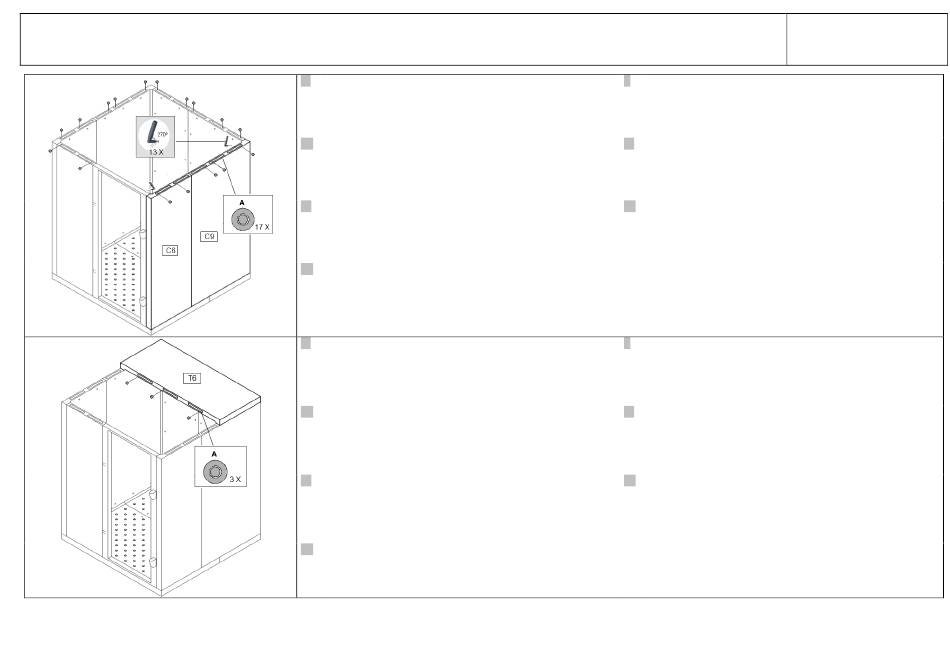

1. Fit the panel (C6)+(C9);
2. Check/adjust the panel so that it is leveled with the panel
(D9) and with the frame (AL) ;
3. Fasten the camlocks;
4. Insert the alignment chips (A) into the camlocks.
FR
1. Emboiter le panneau (C6)+(C9);
2. Vérifier/régler le panneau afin qu'il soit nivelé au panneau
(D9) et au cadre (AL) ;
3. Serrer les crochets ;
4. Insérer les jetons (A) dans les crochets.
DE
1. Die Wand (C6)+(C9) einsetzen ;
2. Die Wand überprüfen/anpassen, damit diese mit der Wand
(D9) und dem Rahmen (AL) auf der gleichen Ebene ist;
3. Die Haken anschrauben;
4. Die Ausrichtungsmarken (A) in die Haken anbringen.
PT
1. Encaixar o painel (T6);
2. Colocar bolachas (A) nos fechos.
EN
1.Fit the panel (T6);
2. Insert the alignment chips (A) into the camlocks.
FR
1. Emboiter le panneau (T6) :
2. Insérer les jetons (A) dans les crochets.
DE
1.Die Wand (T6) einsetzen;
2. Die Ausrichtungsmarken (A) in die Haken anbringen.
IT
1.Fissare il pannello porta (C6)+(C9);
2.Controllare ed assestare i pannelli (D9) e (AL) affinchè siano
livellati;
3.Fissare le chiusure;
4.Collocare i gettoni (A) nelle chiusure.
ES
1. Encajar el panel (C6)+(C9);
2. Verificar/ajustar el panel para nivelarle con el panel (D9) y
el aro (AL) ;
3. Apretar los ganchos ;
4. Colocar las fichas (A) en los ganchos.
NL
1. Plaats het paneel (C6)+(C9) in de gleuven;
2. Controleer / pas het paneel aan tot het even ligt met het
paneel (D9) en met de lijst;
3. Schroef de koppelingen vast;
4. Plaats de rubberen chips (A) in de koppelingen.
IT
1.Fissare il pannello (T6);
2.Collocare i gettoni (A) nelle chiusure
ES
1.Encajar el panel (T6);
2. Colocar las fichas (A) en los ganchos.
NL
1.Plaats het paneel (T6) ;
2. Plaats de rubberen chips (A) in de koppelingen.
N.º
EDM00060.00
12/18
