Ne faites pas fonctionner le ventilateur en présence de fumées explosives et/ou inflam-
mables.
■
Ne placez pas le ventilateur à proximité d'une flamme nue, d'un appareil de cuisson ou
de tout autre appareil de chauffage.
■
Ne faites pas fonctionner le ventilateur près d'une fenêtre ouverte, car des gouttes de
pluie peuvent y pénétrer et provoquer un court-circuit.

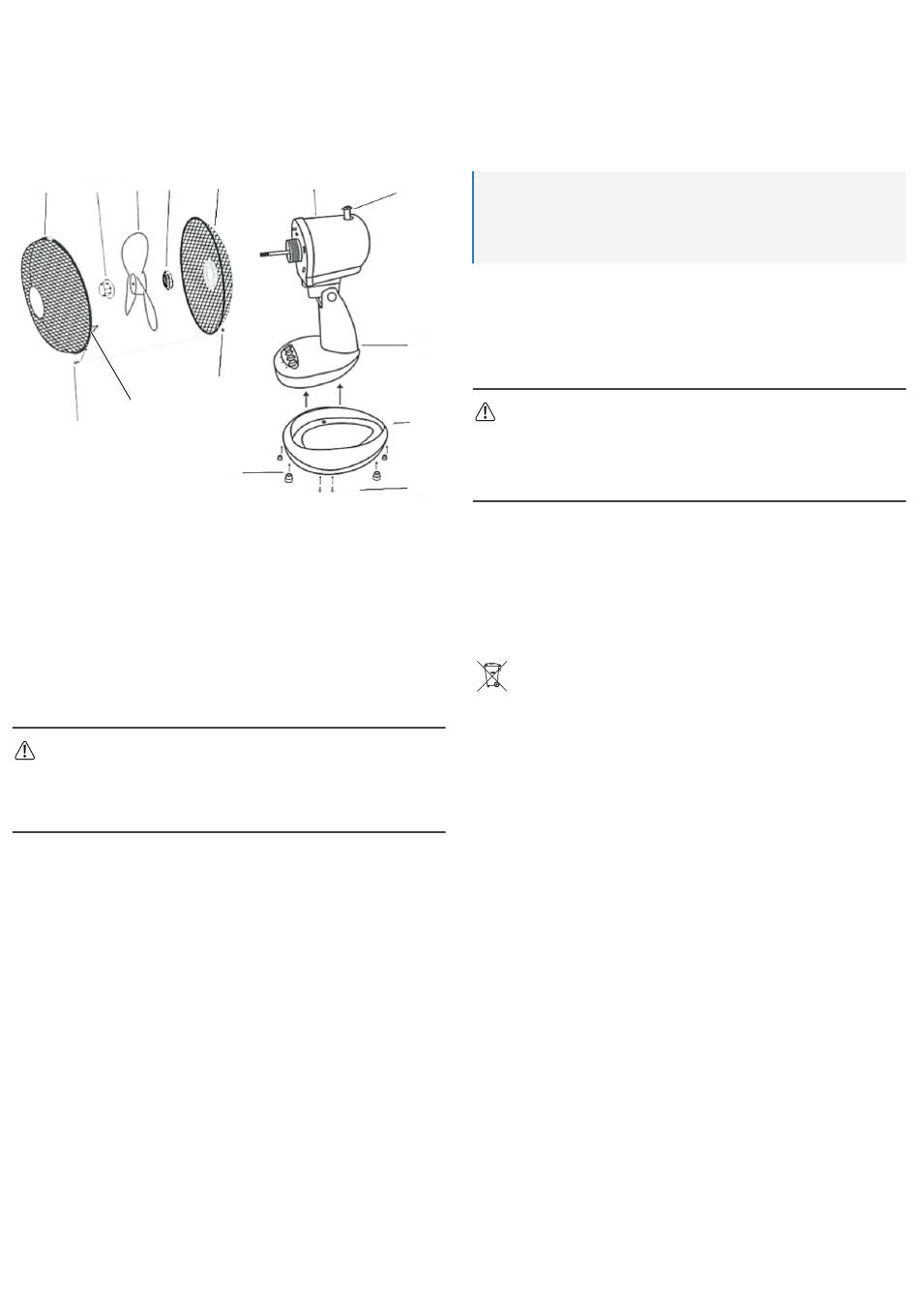

6 Aperçu du produit
2
3
4
5
14
1
1
Vis de grille
3
Écrou borgne
5
Anneau de montage de la grille de pro-
tection arrière
7
Écrou de grille
9
Commutateur d'oscillation
11 Base
13 Pieds antidérapants
7 Assemblage
AVERTISSEMENT
Risque de blessures graves dues à la rotation des pales du ventilateur !
Débranchez toujours le produit de l'alimentation avant d'assembler, de démonter, de dépla-
cer, de nettoyer ou d'entretenir.
1. Placez le support (10) dans la base (11) jusqu'à ce qu'il s'enclenche.
2. Montez les pieds antidérapants (13) au bas de la base (11).
3. Fixez la base au support à l'aide des vis de fixation des pieds (12).
4. Tournez l'anneau de montage (5) dans le sens antihoraire et retirez-le de l'unité motrice
(8).
5. Placez la grille de protection arrière (6) sur l'unité motrice. Veillez à ce que la grille de
protection soit alignée sur l'unité motrice et à ce que les encoches la maintiennent en po-
sition.
6. Fixez la grille de protection arrière sur l'unité motrice à l'aide de l'anneau de montage.
7. Placez la pale du rotor (4) sur l'arbre du rotor. Veillez à ce que les fentes situées à l'ar-
rière s'insèrent dans les chevilles de l'arbre du rotor.
8. Fixez le rotor à l'aide de l'écrou borgne (3). Tournez l'écrou borgne dans le sens antiho-
raire jusqu'à ce qu'il soit bien fixé.
9. Vérifiez que le rotor tourne correctement en le faisant tourner à la main.
10. Retirez la vis (1) et l'écrou (2) de la grille de protection avant.
11. Fixez la grille de protection avant (2) à la grille de protection arrière (6). Alignez le trou de
la grille de protection avant et le trou de la grille de protection arrière.
12. Assemblez la grille avant et la grille arrière en fermant les clips de maintien de la grille
(14) sur la grille avant.
13. Fixez les grilles de protection avant et arrière à l'aide de la vis et de l'écrou de la grille.
8 Fonctionnement
1. Placez le ventilateur sur une surface stable et plane. AVIS ! Les pieds antidérapants
peuvent laisser des traces sur les surfaces sensibles. Vérifiez l'adéquation de la
surface avant de placer le ventilateur.
2. Appuyez sur le bouton de fonction 0 pour éteindre le ventilateur.
8
6
8
7
13
2
Grille de protection avant
4
Pale du rotor
6
Grille de protection arrière
8
Unité motrice
10 Socle
12 Vis d'installation des pieds
14 Clips de maintien de la grille
3. Branchez le câble d'alimentation sur une prise de courant.
4. Inclinez l'unité motrice pour régler l'angle du flux d'air.
5. Appuyez sur un bouton de fonction (1 - 3) pour sélectionner la vitesse du ventilateur (1 =
la plus faible, 3 = la plus élevée).
6. Poussez le commutateur d'oscillation vers le bas pour faire osciller le ventilateur. Tirez le
commutateur d'oscillation vers le haut pour arrêter l'oscillation du ventilateur.
7. Arrêtez le ventilateur en appuyant sur le bouton de fonction 0.
9 Nettoyage et entretien
Important:
9
– N'utilisez pas de produits de nettoyage agressifs, d'alcool à friction ou d'autres solu-
tions chimiques. Ils endommagent le boîtier et peuvent provoquer un dysfonctionne-
ment du produit.
– Ne plongez pas le produit dans l'eau.
1. Débranchez le produit de l'alimentation électrique.
2. Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.
3. Le cas échéant, nettoyez régulièrement les fentes d'aération du moteur. Utilisez un aspi-
rateur.
10
9.1 Nettoyage de l'intérieur du ventilateur
Pour nettoyer l'intérieur du ventilateur, retirez la grille avant.
AVERTISSEMENT
11
Pales en rotation
Les pales en rotation peuvent provoquer des blessures graves.
● Ne faites pas fonctionner le ventilateur en l'absence de la grille avant.
12
1. Débranchez le ventilateur de l'alimentation secteur.
2. Reportez-vous aux instructions de montage et retirez la protection avant.
3. Retirez la grille avant.
4. Essuyez toutes les pièces à l'aide d'un chiffon doux et humide (non mouillé) trempé dans
de l'eau légèrement savonneuse.
5. Remontez la grille.
