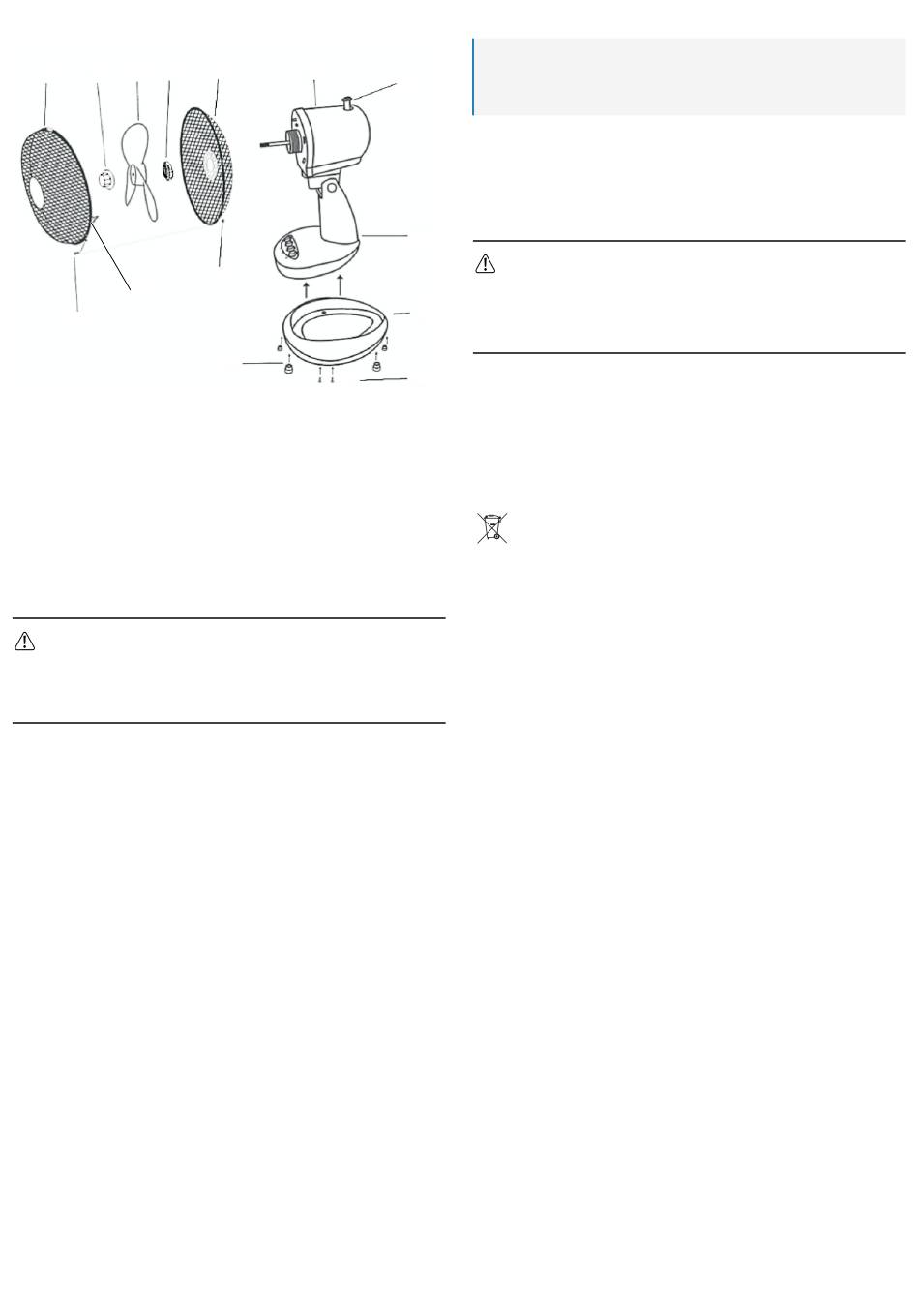

6 Productoverzicht
2
3
4
5
14
1
1
Roosterschroef
3
Dopmoer
5
Montagering voor beschermrooster
achter
7
Roostermoer
9
Oscillatieschakelaar
11 Basis
13 Antislipvoet
7 Assemblage
WAARSCHUWING
Er bestaat risico op ernstig letsel door de ronddraaiende ventilatorbladen!
Haal altijd eerst de stekker uit het stopcontact voordat u het product monteert, demonteert,
verplaatst, reinigt of onderhoudt.
1. Stop de standaard (10) in de basis (11) tot deze op zijn plaats klikt.
2. Monteer de antislipvoet (13) op de onderkant van de basis (11).
3. Monteer de basis op de standaard met de schroeven voor de voetmontage (12).
4. Draai de montagering (5) linksom en verwijder deze van de motoreenheid (8).
5. Plaats het beschermrooster achter (6) op de motoreenheid. Controleer of het bescherm-
rooster is uitgelijnd op de motoreenheid en of de inkepingen deze op zijn plaats houden.
6. Maak het beschermrooster achter vast op de motoreenheid met de montagering.
7. Plaats het rotorblad (4) op de rotoras. Controleer of de sleuven op de achterkant passen
in de pinnen op de rotoras.
8. Bevestig het rotorblad op zijn plaats met de dopmoer (3). Draai de dopmoer linksom tot
deze vast zit.
9. Controleer of het rotorblad correct draait door het met uw hand te draaien.
10. Verwijder de roosterschroef (1) en -moer (2) van het beschermrooster voor.
11. Maak het beschermrooster voor (2) vast aan het beschermrooster achter (6). Lijn de ope-
ning op het beschermrooster voor en de opening op het beschermrooster achter uit.
12. Breng het beschermrooster voor en achter samen door de roosterbevestigingsclips (14)
op het rooster vooraan te sluiten.
13. Maak de beschermroosters voor en achter vast met de roosterschroef en -moer.
8 Gebruik
1. Plaats de ventilator op een stabiel en plat oppervlak. OPMERKING! De antislipvoet
kan markeringen achterlaten op gevoelige oppervlakken. Controleer de geschikt-
heid van het oppervlak voordat u de ventilator plaatst.
2. Druk op de functieknop 0 om de ventilator uit te schakelen.
3. Sluit de voedingskabel aan op een stopcontact.
4. Kantel de motoreenheid om de hoek van de luchtstroom af te stellen.
5. Druk op een functieknop (1 - 3) om een ventilatorsnelheid (1 = laagste, 3 = hoogste) te
selecteren.
6. Duw de oscillatieschakelaar omlaag om de ventilator te laten oscilleren. Trek de oscilla-
tieschakelaar omhoog om de ventilator te laten oscilleren.
7. Zet de ventilator uit door op de functieknop 0 te drukken.
11
6
8
7
13
2
Beschermrooster voor
4
Ventilatorblad
6
Beschermrooster achter
8
Motoreenheid
10 Steun
12 Installatieschroeven voet
14 Bevestigingsclips rooster
9 Onderhoud en reiniging
Belangrijk:
– Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplos-
singen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken.
9
– Dompel het product niet in water.
1. Koppel het product los van de voeding.
2. Reinig het product met een droog, pluisvrij doekje.
3. Als die aanwezig is, moet u de ventilatiesleuven van de motor regelmatig reinigen. Ge-
bruik een stofzuiger.
9.1 De ventilator binnenin schoonmaken
Verwijder het rooster aan de voorkant om de ventilator binnenin schoon te maken.
10
WAARSCHUWING
Draaiende bladen
11
Draaiende bladen kunnen ernstig persoonlijk letsel veroorzaken.
● Laat de ventilator niet draaien als het voorste rooster verwijderd is.
1. Haal de stekker van de ventilator uit het stopcontact.
12
2. Raadpleeg de montagerichtlijnen en verwijder de voorkap.
3. Verwijder het voorste rooster.
4. Veeg alle onderdelen af m et een zachte, vochtige (geen natte) doek gedrenkt in een mild
sopje.
5. Zet het rooster weer in elkaar.
10 Verwijdering
Alle elektrische en elektronische apparatuur die op de Europese markt wordt ge-
bracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit ap-
paraat aan het einde van zijn levensduur gescheiden van het ongesorteerd ge-
meentelijk afval moet worden weggegooid.
Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden
van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn ver-
plicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten,
evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen
worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij
een inzamelpunt.
Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude ap-
paratuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden
(meer informatie op onze website):
■
in onze Conrad-filialen
■
in de door Conrad gemaakte inzamelpunten
■
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesys-
temen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG
Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eind-
gebruiker verantwoordelijk.
Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden
voor het inleveren van oude apparaten en het recyclen van oude apparaten.
11 Technische gegevens
Ingang............................................. 220 - 240 V/AC, 50 Hz
Stroomverbruik ............................... 40 W
Beschermingsklasse....................... II
Oscillatiebereik ............................... 85°
Kantelhoek...................................... max. 15°
Snoerlengte .................................... 1,5 m
Rotordiameter................................. 28 cm
Snelheidsniveaus ........................... 3
Bedrijfs-/opslagomstandigheden .... -20 tot +40 °C, 0 - 95 % RV (niet condenserend)
Afmetingen (B x H x D)................... 237 x 460 x 200 mm
Gewicht (ca.) .................................. 1,6 kg
