Wallbox PULSAR PLUS Guide D'installation page 37

INSTALLATION
Installation et connection du cablage
La sélection d'une position de
commutateur dépassant le
courant nominal ne dépassera
pas le courant nominal.
AVERTISSEMENT Pour réduire le risque d'incendie,
connectez votre chargeur uniquement à un circuit avec
une protection contre les surintensités du circuit de
dérivation de 125% du réglage d'ampérage maximum
sélectionné de l'appareil conformément à la norme
ANSI/NFPA 70 (É.-U.) C22.2 NO 280 13 (Canada)
Couple : 13.3 po·lb (1.5 N·m)
STELLANTIS_IG_PlusarPlusNA_20230530_B.indd 37 STELLANTIS_IG_PlusarPlusNA_20230530_B.indd 37
Les versions 40A et
48A sont définies sur la
position 7 par défaut.

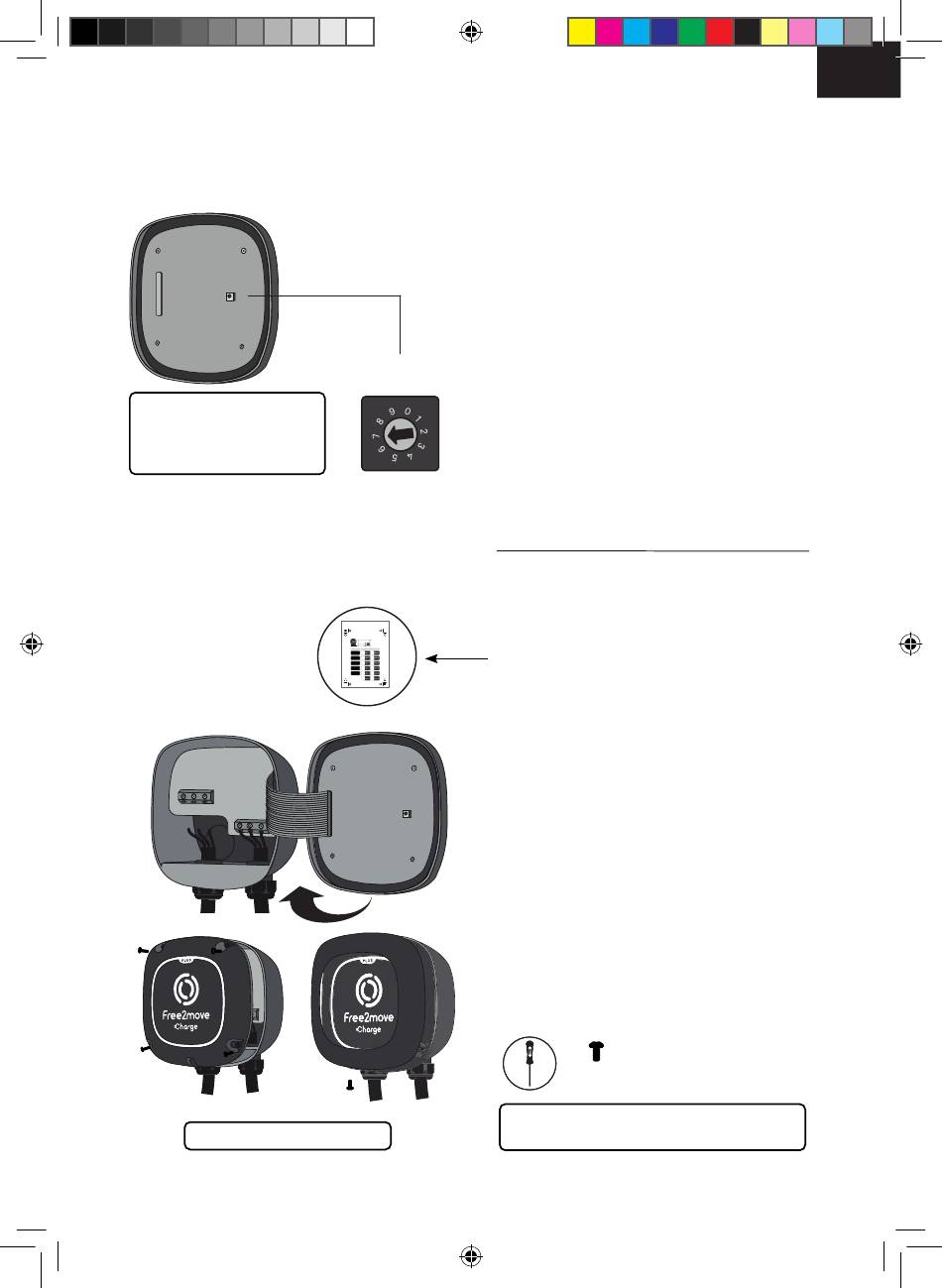

Sélecteur
de courant
.
PULSAR PLUS
Amperage Reduction Label
Wallbox Chargers S.L.U
SN: 123456 UID: abcdefgh 08/2020
PN: PUP1-U-1-5-N-002-A
Enclosure Type 4 22ºF to 104ºF (-30ºC to 40ºC)
Input/Output:
208/240VAC, 60Hz, 48A Input/Output: 208/240VAC, 60Hz, 40A
Product Label Circuit Breaker Label
Place the appropriate Input/Output Label the breaker with the selected amperage value.
label on top of the charger's label. Follow the instructions of the installation guide to select the amperage value.
Input/Output: 20A EV Charger 20A EV Charger
208/240VAC, 60Hz, 16A TM TM
Input/Output: EV Charger 25A EV Charger 25A
208/240VAC, 60Hz, 20A TM TM
Input/Output: EV Charger EV Charger
208/240VAC, 60Hz, 24A 30A TM 30A TM
EV Charger EV Charger
208/240VAC, 60Hz, 32A Input/Output: 40A TM 40A TM
Input/Output: 208/240VAC, 60Hz, 40A 50A EV Charger TM 50A EV Charger TM
sheet for future use. Save this label 60A EV Charger TM 60A EV Charger TM
Réglage du courant
nominal
1.
Les versions 40A et 48A du Pulsar Plus peuvent
être réglées de 16A à l'ampérage nominal maximal
de chaque modèle. Si vous installez votre chargeur
sur un circuit dont la valeur nominale est inférieure
à la valeur nominale maximale de votre chargeur,
vous pouvez utiliser le sélecteur de courant pour
régler manuellement un courant maximal inférieur.
Installations câblées
2.
Sur le couvercle de votre chargeur, localisez le
sélecteur de courant et réglez le commutateur rotatif
sur le réglage approprié selon le tableau ci-dessous.
Position Ampères
2
16 A
3 20 A
4 24 A
5 32 A
6 40 A
7 48 A
3.
Lorsque vous réglez le courant de votre
chargeur à une valeur inférieure à la valeur nominale
maximale, utilisez l'étiquette correspondant à la
valeur de courant que vous avez sélectionnée sur la
feuille d'étiquette de réduction d'ampérage jointe et
collez-la sur l'étiquette existante sur votre chargeur.
Fermeture du chargeur
1.
Rebranchez soigneusement le câble de
communication sur le couvercle de votre chargeur
et fermez le couvercle de votre chargeur.
2.
Insérez les quatre vis d'angle pour fixer le
couvercle de votre chargeur. Ne serrez pas trop.
3.
Assurez-vous d'aligner correctement
l'ouverture de la vis inférieure, placez le cadre de
couverture sur votre chargeur et fixez le cadre
avec la vis. Ne serrez pas trop.
ø T20
5 x 10 mm
Suivez les instructions d'installation de l'étui et
d'utilisation de votre chargeur, pages 36-37.
FR
Classement du
disjoncteur
20 A
25 A
30 A
40 A
50 A
60 A
37
