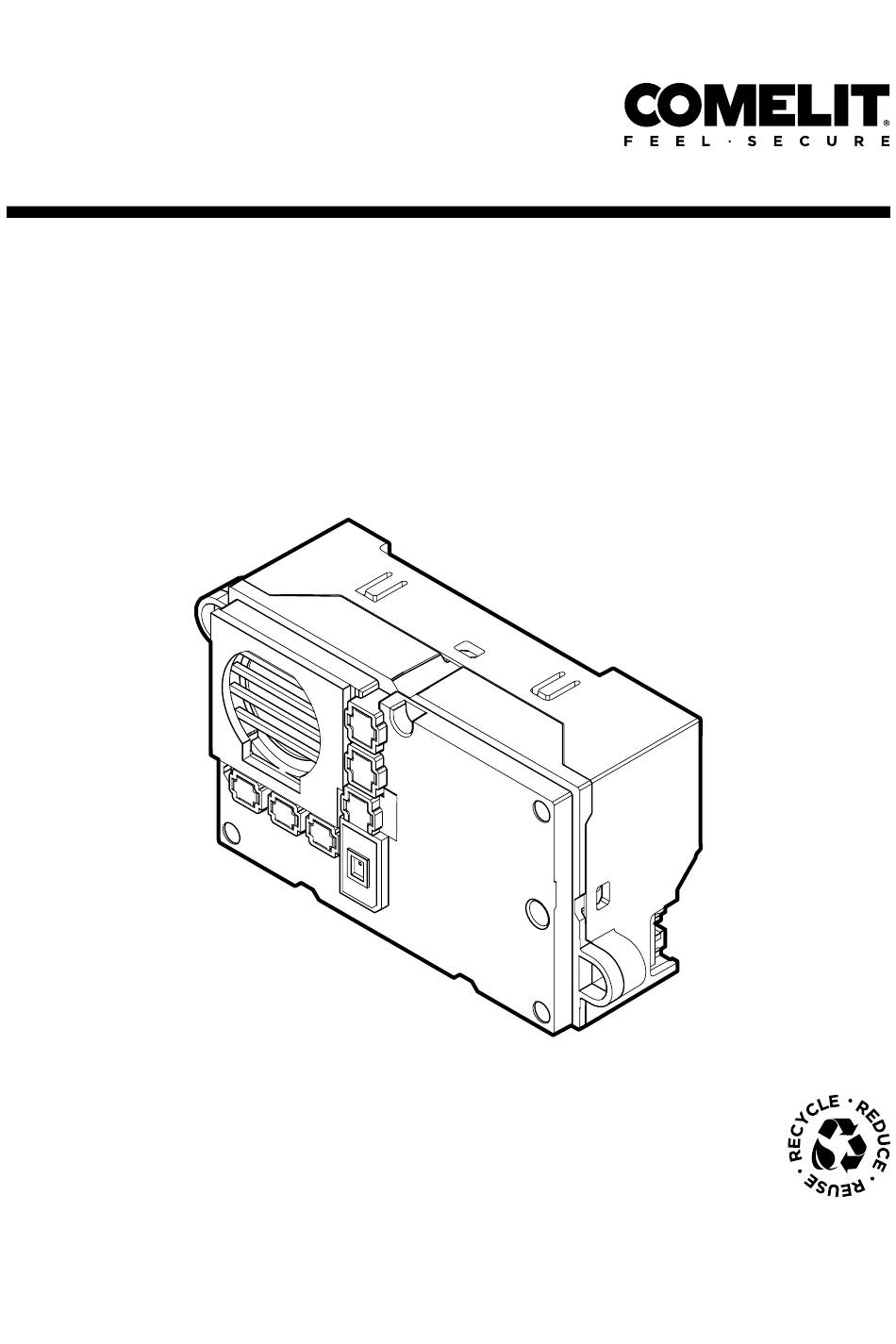

- Page 1 Ultra EU2010VC M A N U E L T E C H N I Q U E C O M P L E T Join us in taking care of our planet...
- Page 2 | Sommaire | Groupe audio Simplebus 2 pour caméra déportée Groupe audio à utiliser pour la réalisation de platines monobloc Comelit et/ou de tiers, prêt pour la connexion d’une caméra déportée analogique avec standard PAL, système Simplebus 2. À utiliser sur des installations avec alimentation art. 1210 / 1210A.
- Page 3 | Sommaire | Sommaire Description Caractéristiques techniques Installation Installation avec accessoire EU1250A Installation avec accessoire EU1250AM Branchement des boutons Adressage des boutons Adressage des boutons branchés directement sur le groupe audio Adressage des boutons connectés via l’art. 3061MU Adressage des boutons connectés via l’interface art. 3063U Programmation codes d’appel spécifiques Tableau des codes d’appel Programmation par ordinateur...
- Page 4 | Sommaire | Fonction Light me Comportement de la fonction Light me en fonction de la modalité de rétroéclairage des leds Remplacement du groupe audio avec sauvegarde de rétablissement de la programmation Performances de l'installation Schémas de connexion Schéma de base avec boutons standard Variante avec boutons standard et alimentation séparée Variante avec boutons 3061S et 3061MU Variante avec boutons 3061S et 3061MU et alimentation séparée...
- Page 5 | Sommaire | Description S1 S2 EU2010VC 1. Haut-parleur 2. Détecteur crépusculaire 3. Micro numérique 4. Led de signalisation appel envoyé (verte) / ligne occupée (rouge) ouvre-porte actif communication en cours 5. Tournevis pour le réglage des volumes 6. Réglage du volume haut-parleur 7.
- Page 6 | Sommaire | 14. Cavalier pour gestion alimentation (supprimer en cas d’alimentation séparée) 15. Connecteurs pour le branchement de 4 boutons art. 3061S 16. Bornier de connexion P1 - P4 Contacts boutons 1-4 Une des entrées (P1, P2, P3, P4) peut être programmée, via VIP Manager, pour reproduire un message vocal personnalisé...
- Page 7 | Sommaire | Caractéristiques techniques DONNÉES GÉNÉRALES Hauteur (mm) 65 Largeur (mm) 110 Profondeur (mm) 50 Poids produit (g) 200 Couleur Blanc RAL9003 Type de matériau de revêtement Polycarbonate Makrolon 2407 SYSTÈMES COMPATIBLES Audio/vidéo Simplebus 2 avec alimentation art. 1210/1210A CARACTÉRISTIQUES AUDIO Micro Détecteur audio numérique MEMS, pluridirectionnel Haut-parleur 28 mm (ø), 4 Ohms, 2W...
- Page 8 | Sommaire | FONCTIONS PRINCIPALES Ouvre-porte Oui Nombre de relais auxiliaires (qté) 1 Entrée pour bouton ouvre-porte sortie Oui Entrée pour signalisation porte ouverte Oui Signalisations visuelles sur l’état de l’installation Signalisations sonores sur l’état de l’installation Synthèse vocale sur l’état de l’installation...
- Page 9 | Sommaire | Installation L'article art. EU2010VC peut être installé : • sur des platines monobloc (Comelit et/ou de tiers) avec l’adaptateur art. EU1250A • sur des platines monobloc (Comelit et/ou de tiers) finition « full metal » avec l’adaptateur art. EU1250AM EU2010VC EU2010VC EU1250A EU1250AM...
- Page 10 | Sommaire | Installation avec accessoire EU1250A COTES POUR LA RÉALISATION DE PLATINES MONOBLOC SUR MESURE AVEC L’ART. EU1250A 102 mm 82 mm 10 mm M3×16 120 mm La plaque de la platine doit mesurer 2,5 mm d'épaisseur. Le secteur identifié par le symbole doit être libre pour permettre d'y installer l'art.
- Page 11 | Sommaire | Installation avec accessoire EU1250AM COTES POUR LA RÉALISATION DE PLATINES MONOBLOC SUR MESURE AVEC L’ART. EU1250AM 102 mm 12,8 76,4 mm 10 10 10 mm M3×16 6,4 mm 120 mm La plaque de la platine doit mesurer 2,5 mm d'épaisseur. Le secteur identifié...
- Page 12 | Sommaire | Branchement des boutons Possibilité de brancher au groupe audio : 1. Boutons art. 3061S : directement sur le groupe audio à travers les connecteurs correspondants. 2. Boutons art. 3061S et art. 3061MU : en supplément ou à la place des boutons art. 3061S directement sur le groupe audio, possibilité...
- Page 13 | Sommaire | Adressage des boutons Adressage des boutons branchés directement sur le groupe audio 2 modalités de programmation sont possibles : • Programmation smart des codes d’appel consécutifs (décrite ci-après) : permet de programmer rapidement les boutons avec des codes d’appel consécutifs (par exemple : 1, 2, 3, 4) •...
- Page 14 | Sommaire | f Appuyer sur le bouton à associer au code défini par dip-switch. Appuyer sur les autres boutons pour attribuer les codes consécutifs. S1 S2 S1 S2 f Rétablir les réglages du DIP-switch S1 S2 S1 S2...
- Page 15 | Sommaire | Adressage des boutons connectés via l’art. 3061MU Pour une programmation correcte des boutons, respecter la séquence des consignes suivantes : A. Adressage des boutons master art. 3061MU. L’adressage du bouton master art. 3061MU permet, en cas de remplacement de l’art. 3061MU, de programmer uniquement l’adresse de l’article remplacé, sans devoir reprogrammer tous les boutons qui y sont branchés.
- Page 16 | Sommaire | S1 S2 B. PROGRAMMATION SMART CODES D’APPEL CONSÉCUTIFS f Noter les réglages du dip-switch. S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 1 2 3 4 f Définir le code d’appel de l'appartement à appeler S1 S2 (par exemple : 1) à...
- Page 17 | Sommaire | f Appuyer sur le bouton à associer au code défini par dip-switch. Appuyer sur les autres boutons pour attribuer les codes consécutifs. S1 S2 S1 S2 f Rétablir les réglages du DIP-switch S1 S2 S1 S2...
- Page 18 | Sommaire | Adressage des boutons connectés via l’interface art. 3063U Pour une programmation correcte des boutons, respecter la séquence des consignes suivantes : A. Adresser l’interface art. 3063U. L’adressage de l’interface art. 3063U permet, en cas de remplacement de l’art. 3063U, de programmer uniquement l’adresse de l’article remplacé, sans devoir reprogrammer tous les boutons qui y sont branchés.
- Page 19 | Sommaire | B. PROGRAMMATION SMART CODES D’APPEL CONSÉCUTIFS f Noter les réglages du dip-switch. S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 1 2 3 4 f Définir le code d’appel de l'appartement à appeler S1 S2 (par exemple : 1) à...
- Page 20 | Sommaire | S1 S2 S1 S2 f Rétablir les réglages du DIP-switch S1 S2 S1 S2...
- Page 21 | Sommaire | Programmation codes d’appel spécifiques f Noter les réglages du dip-switch. S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 1 2 3 4 f Définir le code d’appel de l'appartement à appeler S1 S2 (par exemple : 25) à...
- Page 22 | Sommaire | f Répéter les opérations 5 et 6 pour attribuer un code d’appel à chaque bouton. exemple code 37 exemple code 70 exemple code 58 1 2 3 4 1 2 3 4 1 2 3 4 S1 S2 S1 S2 f Rétablir les réglages du DIP-switch S1 S2...
- Page 23 | Sommaire | Tableau des codes d’appel code DIP ON 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 1,2,4,5,6,7 1,4,5,8 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,3,4,5,7 125 1,2,6 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 1,2,3,5,7,8 2,3,4,5,6,7 3,4,5,8...
- Page 24 | Sommaire | Programmation par ordinateur Toutes les configurations du dispositif peuvent être effectuées sur ordinateur avec le logiciel de configuration Vip Manager, à télécharger gratuitement sur le site pro.comelitgroup.com (Voir manuel de programmation). Par exemple : • programmation des codes d’appel associés aux boutons •...
- Page 25 | Sommaire | Programmations spéciales à travers les dip-switches f Noter les réglages du dip-switch. S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 1 2 3 4 1. Saisir les dip selon S1 S2 la fonction que l'on désire programmer S1 S2 (voir Tableau des...
- Page 26 | Sommaire | Tableau des programmations spéciales CODE DIP SWITCH ON FONCTIONS Messages audio-visuels 1,7,8 Tchèque 1,2,7,8 Hébreu 3,7,8 Polonais 1,3,7,8 Catalan 2,3,7,8 Galicien 1,2,3,7,8 Langue basque 2,3,4,7,8 Danois 1,2,3,4,7,8 Norvégien 1,2,5,7,8 Suédois 1,2,3,5,7,8 Italien 4,5,7,8 Français 1,4,5,7,8 Espagnol 2,4,5,7,8 Holland.
- Page 27 | Sommaire | CODE DIP SWITCH ON FONCTIONS Fonctions installation 4,6,7,8 Temps d'attente réponse : 60 s (par défaut) 1,4,6,7,8 Temps d'attente réponse : 120 s 2,4,6,7,8 Temps d'attente réponse : 30 s 1,2,4,6,7,8 Temps de conversation : 90 s (par défaut) 3,4,6,7,8 Temps de conversation : 180 s 1,5,8...
- Page 28 | Sommaire | CODE DIP SWITCH ON FONCTIONS 2,6,8 Light-me OFF (par défaut) Light-me ON : les leds du bouton du groupe audio sont toujours allumées et, en appuyant dessus, les leds de tous les boutons 1,2,6,8 s'allument (voir : Comportement de la fonction Light me en fonction de la modalité...
- Page 29 | Sommaire | Programmation langue messages vocaux Le groupe audio peut être configuré pour reproduire des messages vocaux fournissant à l’usager un suivi immédiat sur l’action en cours. Les messages vocaux peuvent être transmis : • en une seule langue, voir : Programmation des messages vocaux en une seule langue page 29. •...
- Page 30 | Sommaire | TAB B CODE DIP SWITCH ON LANGUE CODE DIP SWITCH ON LANGUE CODE DIP SWITCH ON LANGUE 1,7,8 Tchèque 2,3,4,7,8 Danois 2,4,5,7,8 Holland. 1,2,7,8 Hébreu 1,2,3,4,7,8 Norvégien 1,2,4,5,7,8 Grec 3,7,8 Polonais 1,2,5,7,8 Suédois 3,4,5,7,8 Anglais 1,3,7,8 Catalan 1,2,3,5,7,8 Italien 1,3,4,5,7,8...
- Page 31 | Sommaire | Programmation des messages vocaux en deux langues f Noter les réglages du dip-switch. S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 S1 S2 1 2 3 4 1. Régler les dip pour S1 S2 la premièrelangue choisie (voir TAB B) S1 S2 2.
- Page 32 | Sommaire | TAB B CODE DIP SWITCH ON LANGUE CODE DIP SWITCH ON LANGUE CODE DIP SWITCH ON LANGUE 1,7,8 Tchèque 2,3,4,7,8 Danois 2,4,5,7,8 Holland. 1,2,7,8 Hébreu 1,2,3,4,7,8 Norvégien 1,2,4,5,7,8 Grec 3,7,8 Polonais 1,2,5,7,8 Suédois 3,4,5,7,8 Anglais 1,3,7,8 Catalan 1,2,3,5,7,8 Italien 1,3,4,5,7,8...
- Page 33 | Sommaire | Détecteur crépusculaire Gestion rétroéclairage des boutons (uniquement en présence des boutons art. 3061S/3061MU) Le détecteur crépusculaire est en modalité AUTO par défaut : les leds des boutons art. 3061S/3061MU s’allument la nuit et restent éteintes le jour. Pour passer sur ON (leds toujours allumées) ou sur OFF (leds toujours éteintes), procéder de la façon suivante.
- Page 34 | Sommaire | REMARQUE : même lorsque les modalités d’éclairage OFF et AUTO sont activées, les boutons s’allument chaque fois que l’on met la platine sous tension (10 secondes maximum). En modalité AUTO, le détecteur crépusculaire vérifie le niveau de luminosité ambiante toutes les 9 minutes ;...
- Page 35 | Sommaire | Contrôle du fonctionnement du détecteur crépusculaire S’il fait jour et vous souhaitez vérifier le fonctionnement de la modalité AUTO du détecteur crépusculaire, procédez de la façon suivante : 1. Entrer dans la programmation S1 S2 S1 S2 S1 S2 S1 S2 2.
- Page 36 | Sommaire | Fonction Light me Cette fonction déclenche le rétroéclairage des boutons uniquement sur demande du client en appuyant sur le bouton LIGHT-ME afin de réaliser des économies d’énergie et de limiter la pollution lumineuse. Le bouton LIGHT-ME doit être branché sur le premier connecteur du groupe audio La gestion du rétroéclairage de ce bouton dépend de la façon dont a été...
- Page 37 | Sommaire | Remplacement du groupe audio avec sauvegarde de rétablissement de la programmation En cas de remplacement groupe audio, respecter les consignes qui suivent. L’opération doit être complétée dans l’heure qui suit le démontage de l’ancien article. f Noter les réglages du dip-switch. ANCIEN ANCIEN f Attendre 90 secondes.
- Page 38 | Sommaire | S1 S2 S1 S2 f Rétablir les réglages du DIP-switch S1 S2 S1 S2...
- Page 39 ATTENTION ! L’emploi de câbles blindés pourrait réduire les distances de 50% A MAXI B MAXI C MAXI H MAXI Art. 1216 Comelit art. 4577/4579 1 mm² 260 m 130 m 130 m 50 m (Ø 1,2 mm AWG 17)
- Page 40 | Sommaire | Schémas de connexion Schéma de base avec boutons standard 1216 CFP CFP 1214/2C CFP CFP S+ S- 1214/2C 230V 1210A 1210 12 VAC/VDC 18 Ω MAX SE NO P1 P2 P3 P4 C EU2010VC 3063U N°1 1172B 3063U MAX 6 N°6...
- Page 41 | Sommaire | Variante avec boutons standard et alimentation séparée 1595 1210A 1210 120-230 V 12 VAC/VDC 18 Ω MAX SE NO P1 P2 P3 P4 C EU2010VC JUMPER 3063U 1172B N°1 3063U MAX 30 N°30 MAX 30 1172B Utiliser l'ampoule art. 1172B pour éclairer les porte-étiquettes ; l’ampoule est polarisée.
- Page 42 | Sommaire | Variante avec boutons 3061S et 3061MU 1210A 1210 12 VAC/VDC 18 Ω MAX SE NO P1 P2 P3 P4 C EU2010VC 3061S 3061S 3061S 3061S 3061MU 3061MU 3061MU MAX 8 P4 P3 P2 P4 P3 P2 P4 P3 P2 3061S 3061S 3061S...
- Page 43 | Sommaire | Connexion art. 3457U 230V 1210A 1210 12 VAC/VDC 1596B 18 Ω MAX S1 S2 120-240 V SE NO P1 P2 P3 P4 C EU2010VC REMOVE D2 D2 D1 D1 D0 D1 NC IN 3457U...
- Page 44 | Sommaire | Utilisation du relais de la platine 1210A 1210 12 VAC/VDC 18 Ω MAX SE NO P1 P2 P3 P4 C EU2010VC 12V/24V Activation relais C.NF.NO : 2 AC-DC 4A MAX s (par défaut) Par défaut 1 2 3 4 1 2 3 4 La sortie SE et le relais C-NO sont contrôlés par La sortie SE et le relais C-NO sont contrôlés par...
- Page 45 C E R T I F I E D M A N A G E M E N T S Y S T E M S...
- Page 46 w w w . c o m e l i t g r o u p . c o m édition 05/2025 ère Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy code 2G40003300...
