art.
SK9071
T E C H N I C A L M A N U A L
1
2
6 7 8 9 10
1 2 3 4 5
2
140 mm
8 moduli DIN
8 DIN modules

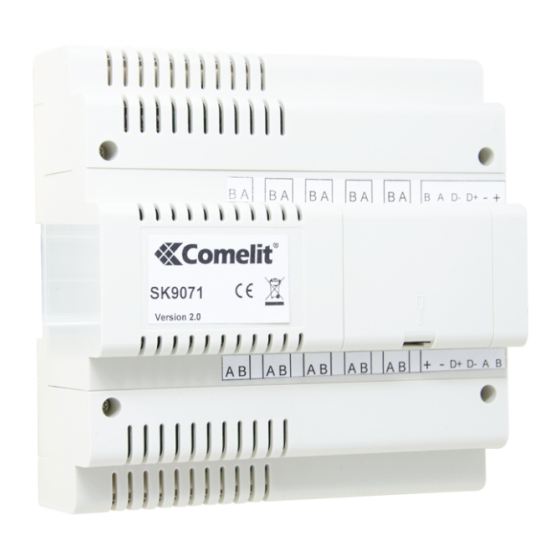

art. SK9071
3
Espansione modulo relè attuatore
art. SK9071
J12
L'art. SK9071 dispone di 10 uscite a relè. È possibile
collegare fino a 9 art. SK9071 per ogni art. 1443.
1. Dip-switch indirizzamento modulo.
f Assegnare un indirizzo univoco ad ogni
2. 1-10 morsetti uscite relè.
3. Morsettiera J12 (BUS OUT)
J11
4
art. SK9071
4. Morsettiera J11 (BUS IN)
art. 1443
Caratteristiche tecniche
65 mm
Umidità di funzionamento
Schema di collegamento
modulo connesso allo stesso art. 1443.
BA
Non utilizzabili
Morsetti per collegamento art. SK9071
D- D+
successivi
Morsetti per alimentazione art. SK9071
- +
successivi (12V DC)
Morsetti di alimentazione da art. 1443 o
+ -
alimentatore art. 4399 12V DC
Morsetti per collegamento art. SK9071
D+ D-
precedenti o da art.1443
Morsetti comuni dei contatti di uscita
AB
(da corto-circuitare)
75 mA min
Assorbimento
370 mA max (tutti i relè attivi)
Alimentazione 12 – 24 VDC
Uscita relè 5A 250 VAC
Temperature di
- 10 ÷ 55 °C
funzionamento
75
(RH max)
pag. 5
