Étape 3 : Raccordements aérauliques
Évacuation et siphon

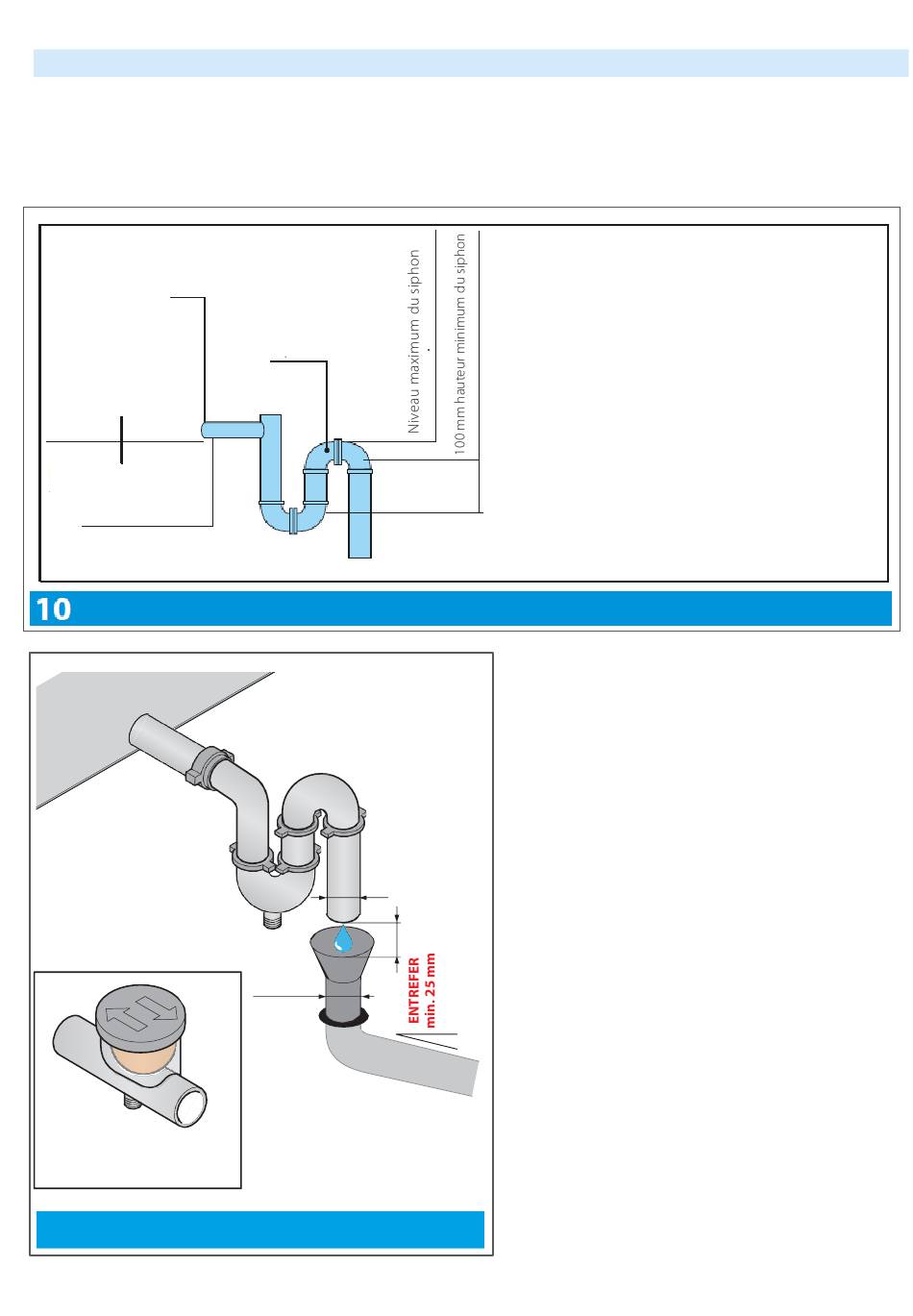

Les unités sont équipées d'une évacuation filetée (1/4" M GAZ) qui dépasse latéralement d'environ
50 mm. Afin de permettre un écoulement régulier de l'eau, toute évacuation doit être munie d'un
SIPHON correctement dimensionné (voir la fig. 11).
IMPORTANT
Évacuation du réservoir
d'humidification
siphon d'évacuation
Purgeur
Siphon à boule avec
purgeur
11
siphon traditionnel et à boule
Siphon
Siphon traditionnel
avec purgeur
x
x+20 mm
ÉVACUATION DU RÉSERVOIR
D'HUMIDIFICATION
Lorsque la hauteur totale du ventilateur est
supérieure à environ 100 mm, augmenter la
hauteur du siphon de 10 mm tous les 10 Pa
Pour éviter les débordements du réservoir de
collecte, le siphon doit être équipé d'un
purgeur qui permet d'éliminer les impuretés
déposées au fond.
Afin
de
ne
fonctionnement du système d'évacuation,
des siphons fonctionnant sous pression NE
doivent PAS être raccordés avec des siphons
en dépression.
Le tuyau d'évacuation au réseau d'égout :
ne doit pas être directement
•
raccordé au siphon ; ceci afin d'absorber les
retours d'air ou d'eaux usées et de rendre
2%
visuellement
correct des eaux usées ;
•
doit avoir un diamètre majeur de
l'évacuation de l'unité et une inclinaison
minimale de 2 % afin de garantir sa propre
fonction.
pas
compromettre
contrôlable
l'écoulement
le
