Étape 2B: Effectuer les raccordements pour COMPACT L SMART
Pour la mise en marche de la machine, il faut :
- un raccordement électrique ;
- une évacuation ;
- un raccordement au circuit aéraulique (conduit d'air).

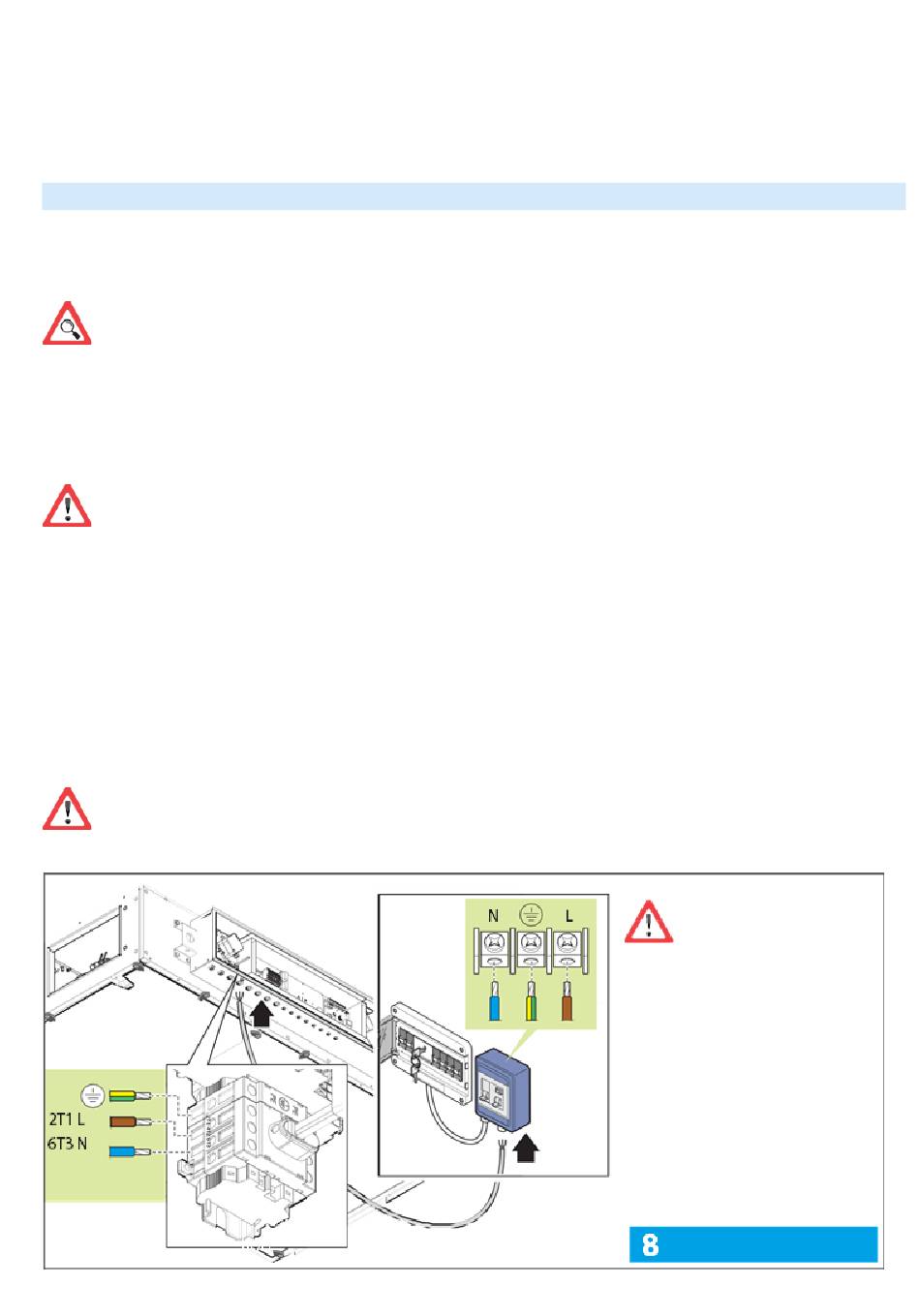

Branchements électriques
Pour l'alimentation électrique, il est nécessaire de raccorder la machine à un tableau électrique
conforme aux normes en vigueur.
Se référer toujours au schéma électrique spécifique de la machine acquise (envoyé avec
l'unité) ; si ce dernier n'est pas présent sur la machine ou en cas de perte, veuillez contacter le
vendeur qui se chargera de vous envoyer une autre copie (communiquez le numéro de série
de la machine).
Avant de connecter la machine, s'assurer que :
• la tension et la fréquence du réseau correspondent aux paramètres de la machine ;
• le système électrique, auquel il faut se brancher, soit adéquatement dimensionné à la puissance
électrique nominale de la machine à installer et réponde aux règlementations légales.
Le branchement électrique doit être :
• réalisé par du personnel qualifié et autorisé après avoir coupé la tension électrique de l'établissement ;
• effectué de manière fixe et permanente, sans jonctions intermédiaires, en conformité avec les normes
du Pays d'installation ;
• adapté à l'absorption du courant de la machine (voir les caractéristiques techniques) ;
• doté d'une mise à la terre efficace et conforme ; en cas d'unités multiples, chaque unité doit être reliée
à la terre ou être reliée à l'aide de colliers métalliques ;
• situé de préférence dans un local dédié, fermé à clé et à l'abri des agents atmosphériques : en cas de
présence d'un interrupteur à clé, celle-ci devra être extraite durant la coupure de l'alimentation et
repositionnée seulement après avoir terminé les opérations pour les différentes interventions.
• Installer un système de disjoncteur de 16 A ou un système adapté à l'absorption de la machine.
Durant les phases d'installation et d'entretien, s'assurer qu'aucune autre personne, outre à
celle qui opère, ait accès aux locaux électriques ou aux interrupteurs.
Le fabricant n'est pas
responsable
branchements effectués de
manière non conforme aux
normes,
selon
spécifications de ce manuel,
en cas d'altérations de tout
composant
électrique
l'unité.
branchement électrique
des
les
de
25
