Étape 1 : Faire les trous
S'assurer que le plafond où vous prévoyez d'installer l'unité est :
- résistant aux vibrations ;
- capable de supporter le poids de l'équipement (voir le tableau des données techniques page 12).

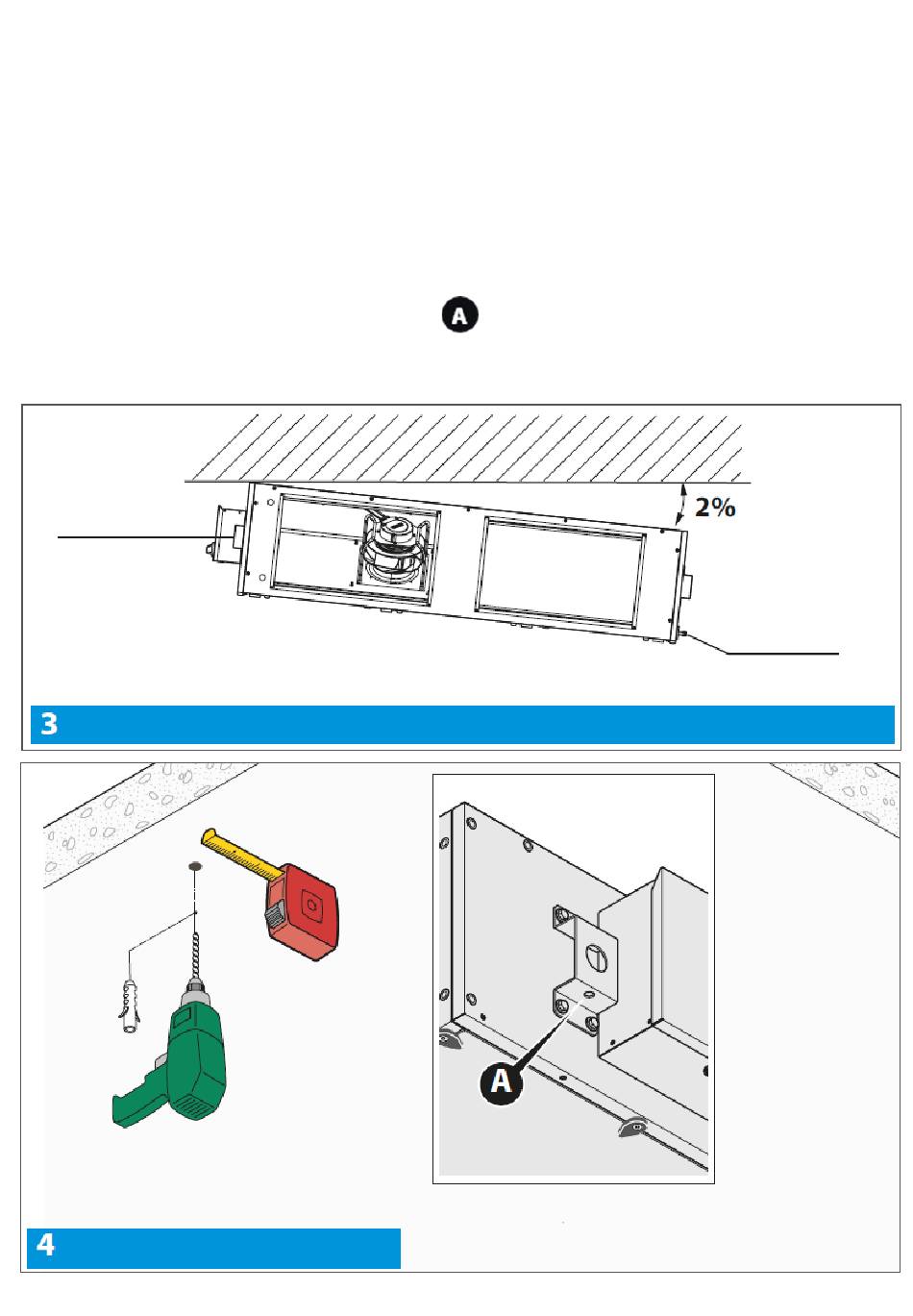

Le lieu d'installation doit également prévoir (fig. 3) :
• un raccordement hydraulique (en cas de raccordement avec des serpentins alimentés à l'eau) ;
• un système électrique aux normes et avec des caractéristiques appropriées à l'unité ;
• un raccordement au gaz réfrigérant (en cas de raccordement avec des serpentins alimentés au gaz) ;
• un conduit d'évacuation avec siphon raccordé au réseau d'égouts ;
• un système hydraulique (conduits pour l'air à diriger dans les pièces).
Percer des trous de ø14 mm aux points d'ancrage
la page 13). Insérer les ancrages appropriés, soulever l'unité et la fixer en utilisant uniquement les supports
et les vis fournis.
tableau
électrique
L'équipement doit être incliné d'environ 2 % de la largeur (B) (surélevé sur le côté du tableau électrique.
perçage du plafond
de l'unité (voir le tableau « Données techniques » à
évacuation de la
condensation
21
