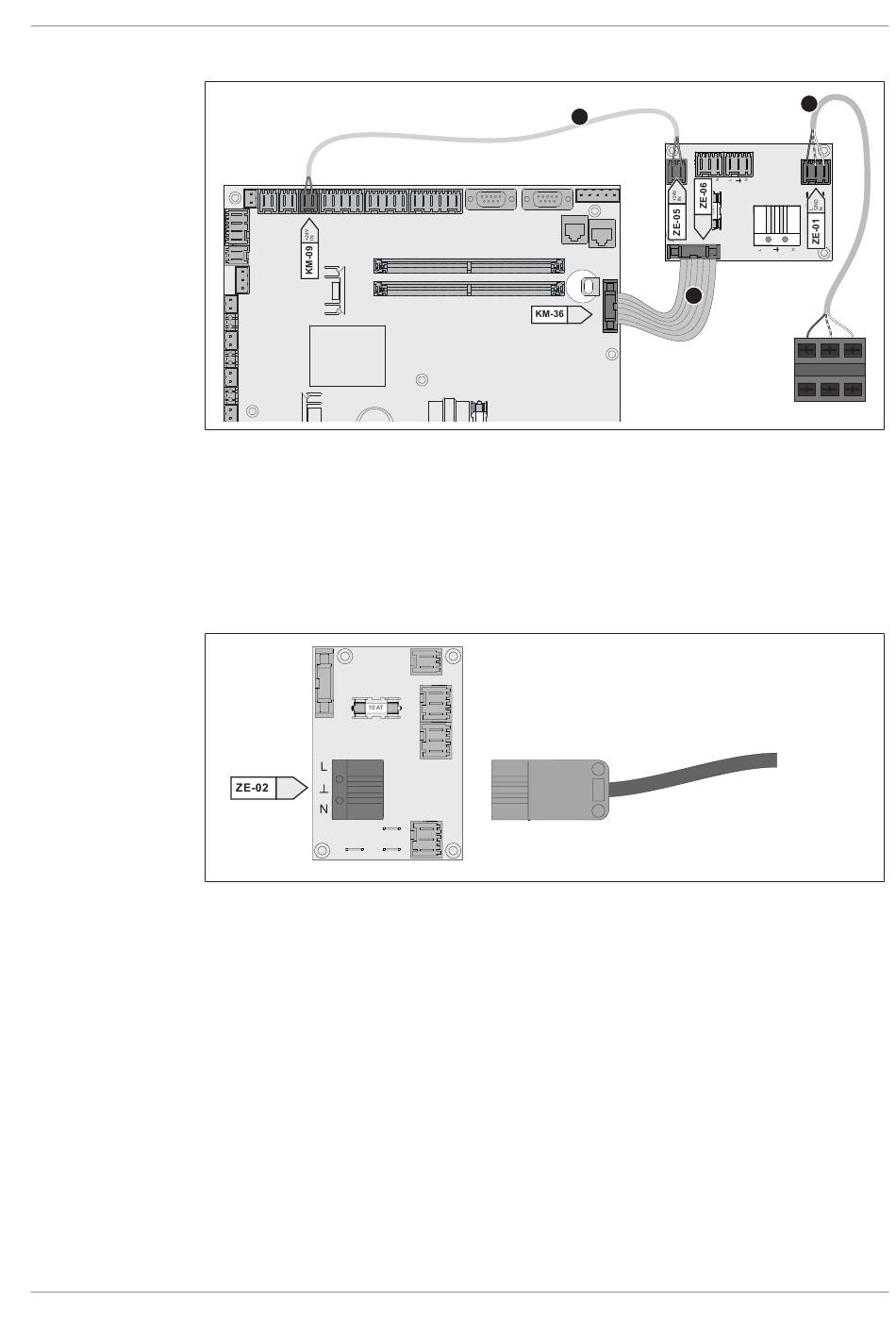

Connecter l'extension d'allumage
Raccordement de l'allumage automatique
M1000525_fr | Instructions de montage et mode d'emploi S4 Turbo - Allumage automatique
r Brancher le câble d'alimentation fourni (A) au raccord « ZE-01 » et établir la connexion
avec le bloc de raccordement
r Raccorder le câble plat fourni (B) au raccordement « KM-36 » du module principal
r Raccorder le câble de connexion (C - mauve) au raccordement « KM-09 » du module
principal
Extension
de l'allumage
r Brancher la fiche de l'allumage automatique au raccordement « ZE-02 » de l'extension
d'allumage
Raccordement de l'allumage automatique | 3
C
Module principal
A
Extension d'allumage
B
7
