AMI Silica
Liste des programmes et explications
A-96.250.672 / 230525

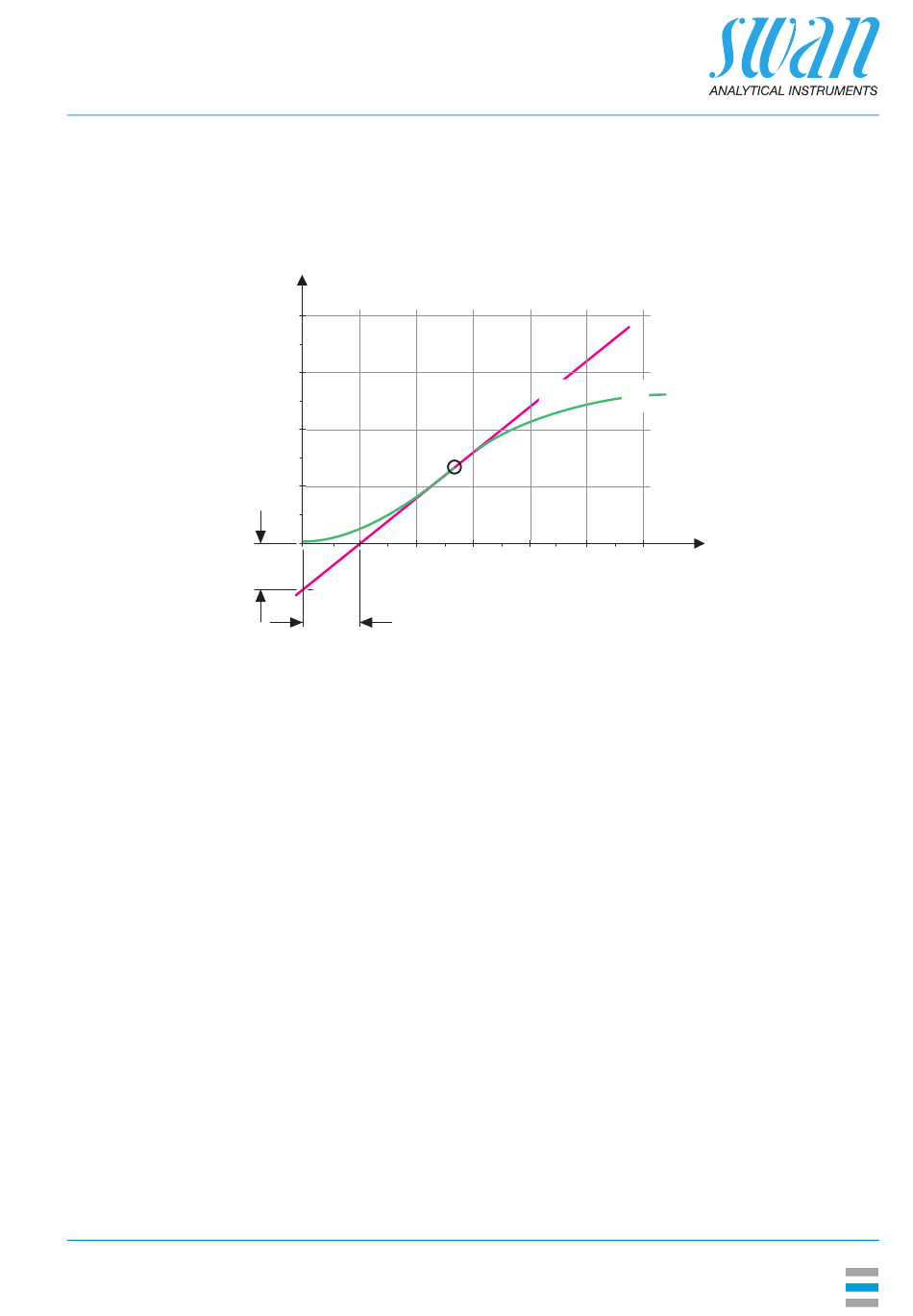

Méthode Ziegler-Nichols pour l'optimisation d'un régulateur PID:
Paramètres: point de réglage, bande P, temps de réinitialisation,
temps de dérivée
Y
a
L
A Réponse à la sortie de contrôle maximale
B
Tangente au point d'inflexion
X Heure
Le point d'intersection de la tangente avec l'axe respectif donnera les
paramètres a et L.
Consultez le manuel de l'élément de régulation pour les détails de
raccordement et de programmation. Choisissez le contrôle vers le
haut ou vers le bas.
Contrôle vers le haut/vers le bas
Consigne: valeur de processus définie par l'utilisateur (valeur
mesurée ou écoulement)
Bande P: plage sous (contrôle vers le haut) ou au-dessus (contrôle
vers le bas) du point de réglage, entre les deux l'intensité de
dosage et réduite de 100% à 0% pour atteindre le point de réglage
sans dépassement.
B
A
X
Xp = 1,2/a
Tn
= 2L
Tv = L/2
