AMI Silica
Installation
Connecter
l'électrovanne
A-96.250.672 / 230525
AVERTISSEMENT
Risque d'électrocution
Ne pas effectuer de travaux sur des composants électriques si le
transmetteur est en marche.
Utilisez l'un des presse-étoupe PG 7 pour passer le câble d'électro-
vanne à travers le presse-étoupe et jusque dans le boîtier du trans-
metteur.

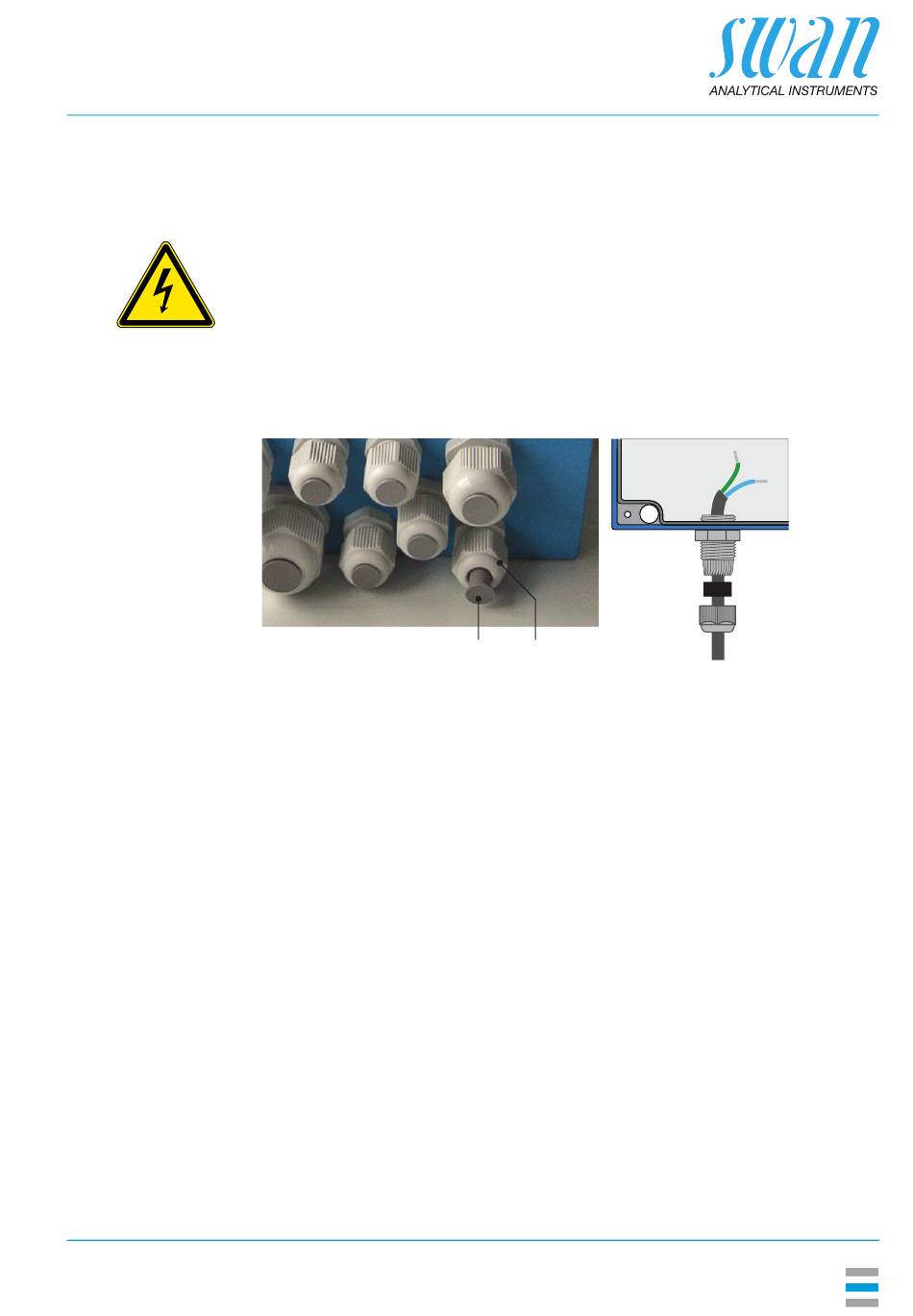

1 Retirer la fiche [A] du presse-étoupe [B]
2 Ouvrir le boîtier du transmetteur AMI.
3 Passer le câble d'électrovanne à travers le presse-étoupe [B] et
jusque dans le boîtier du transmetteur.
4 Raccorder le câble aux bornes conformément au diagramme de
raccordement, voir
AMI», p. 29.
A B
AMI Silica avec pompe «PeriClip V2 pour
