Dépannage
7.4.
Général
Pompe
«PerClip V2
pour AMI»
A-96.250.672 / 230525
Connexions électriques à l'intérieur de la
pompe péristaltique
Avis: Vérifier la plaque signalétique de la pompe péristaltique
pour voir quelle version («Pump PeriClip V2 for AMI» ou «Pump
PeriClip») est installée. L'affectation des bornes est différente
selon la version.
Pour certaines connexions électriques (par ex. lors du remplacement
des tubes d'aspiration), il est nécessaire d'ouvrir le boîtier de la
pompe péristaltique. Pour ce faire, procéder de la manière suivante:
1 Mettre l'analyseur hors service conformément au chapitre
de l'exploitation pour maintenance, p.
2 Retirer le capuchon de protection et tous les tubes de pompe
comme décrit au chapitre
61.
3 Dévisser les 4 vis sur le boîtier de la pompe péristaltique et retirer
le couvercle.
4 Débrancher le connecteur du moteur [A].
5 Insérer le câble dans le boîtier à travers un des presse-étoupes
PG7.
6 Connecter le câble au bornier de la pompe péristaltique con-
formément au AMI Silica avec pompe «PeriClip V2 pour AMI», p.
29.
7 Remonter dans l'ordre inverse.
49.
Démontage du tube de la pompe, p.

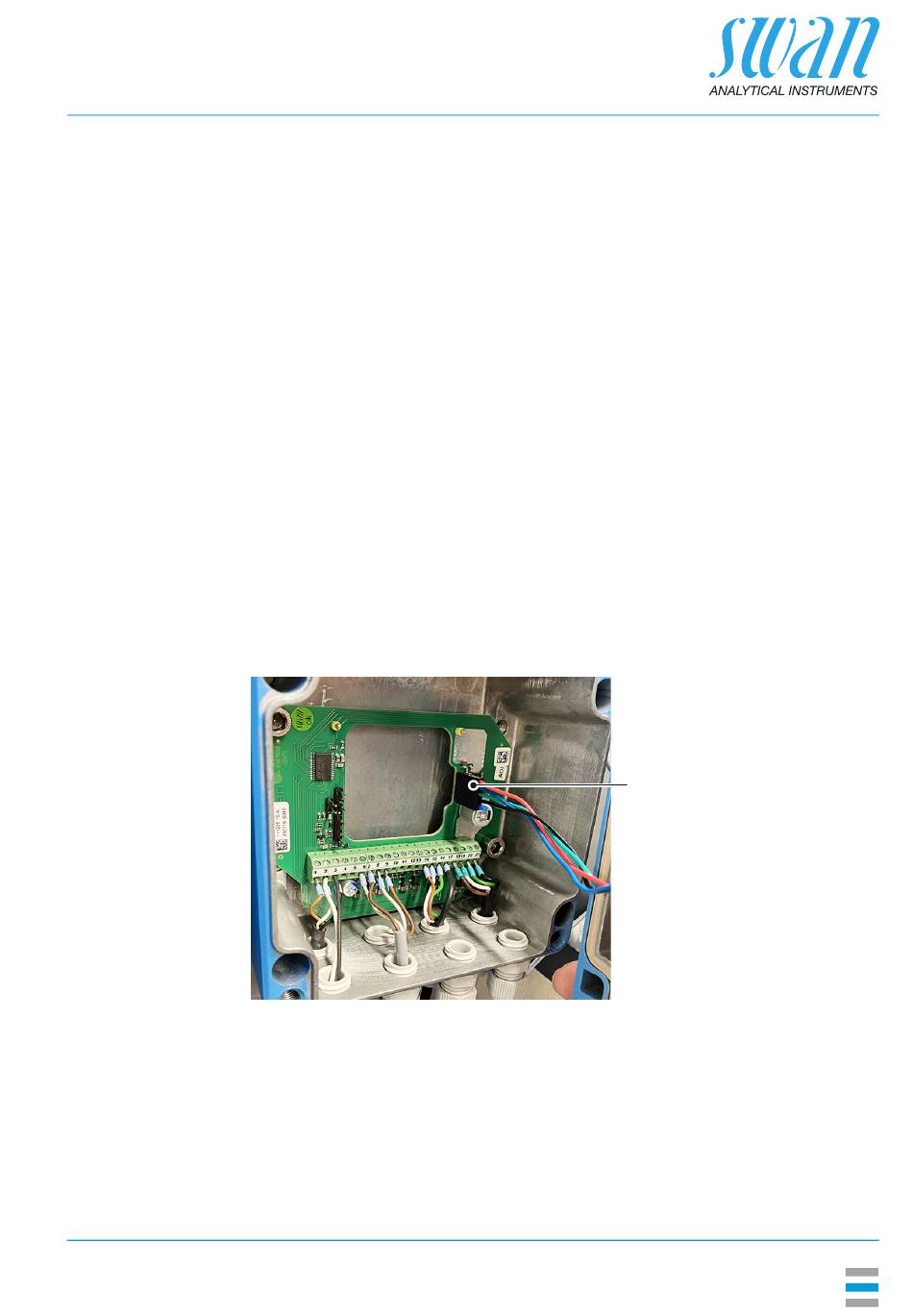

A Connecteur du
moteur
A
Arrêt
