Dépannage
7.5.
A-96.250.672 / 230525
Remplacement des fusibles
AVERTISSEMENT
Tension externe
Les appareils alimentés en externe raccordés au relais 1 ou 2 ou
à l'alarme peuvent provoquer des chocs électriques.
 Assurez-vous que les appareils raccordés aux contacts
suivants sont débranchés de l'alimentation secteur avant de
reprendre l'installation.
– Relais 1
– Relais 2
– Relais d'alarmes
Quand un fusible a sauté, déterminez la raison et réparez-le avant
de le remplacer par un neuf.
Utilisez une pince à épiler ou une pince à bec fin pour retirer le fusible
usagé. Utilisez seulement des fusibles d'origine fournis par Swan.

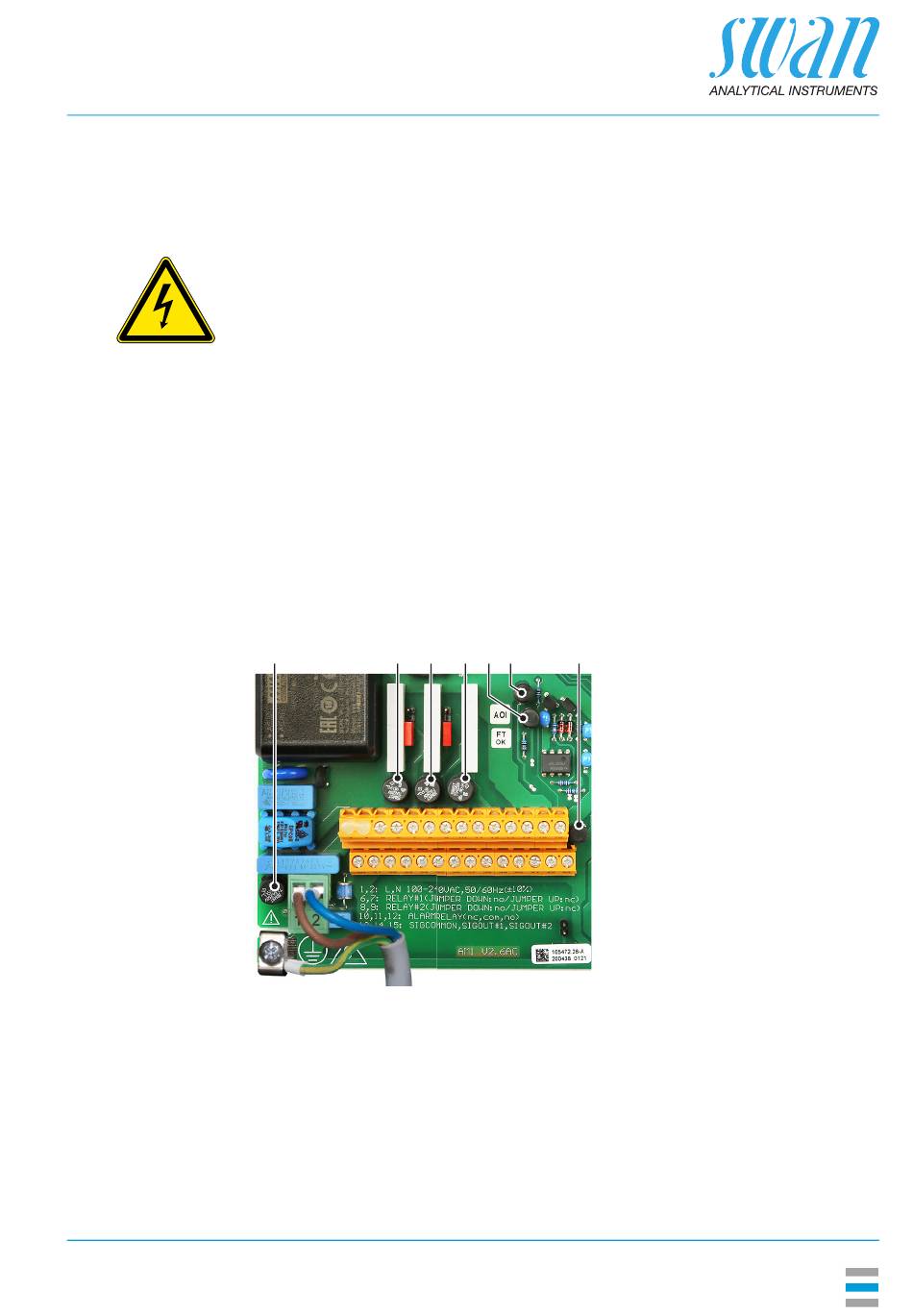

A B C D E F
A Version AC: 1,6 AT/250 V Alimentation électrique de l'appareil
Version DC: 3.15 AT/250 V Alimentation électrique de l'appareil
B 1,0 AT/250V Relais 1
C
1,0 AT/250V Relais 2
D 1,0 AT/250V Relais d'alarme
E 1,0 AF/125V Sortie de signal 2
F
1,0 AF/125V Sortie de signal 1
G 1,0 AF/125V Sortie de signal 3
G
