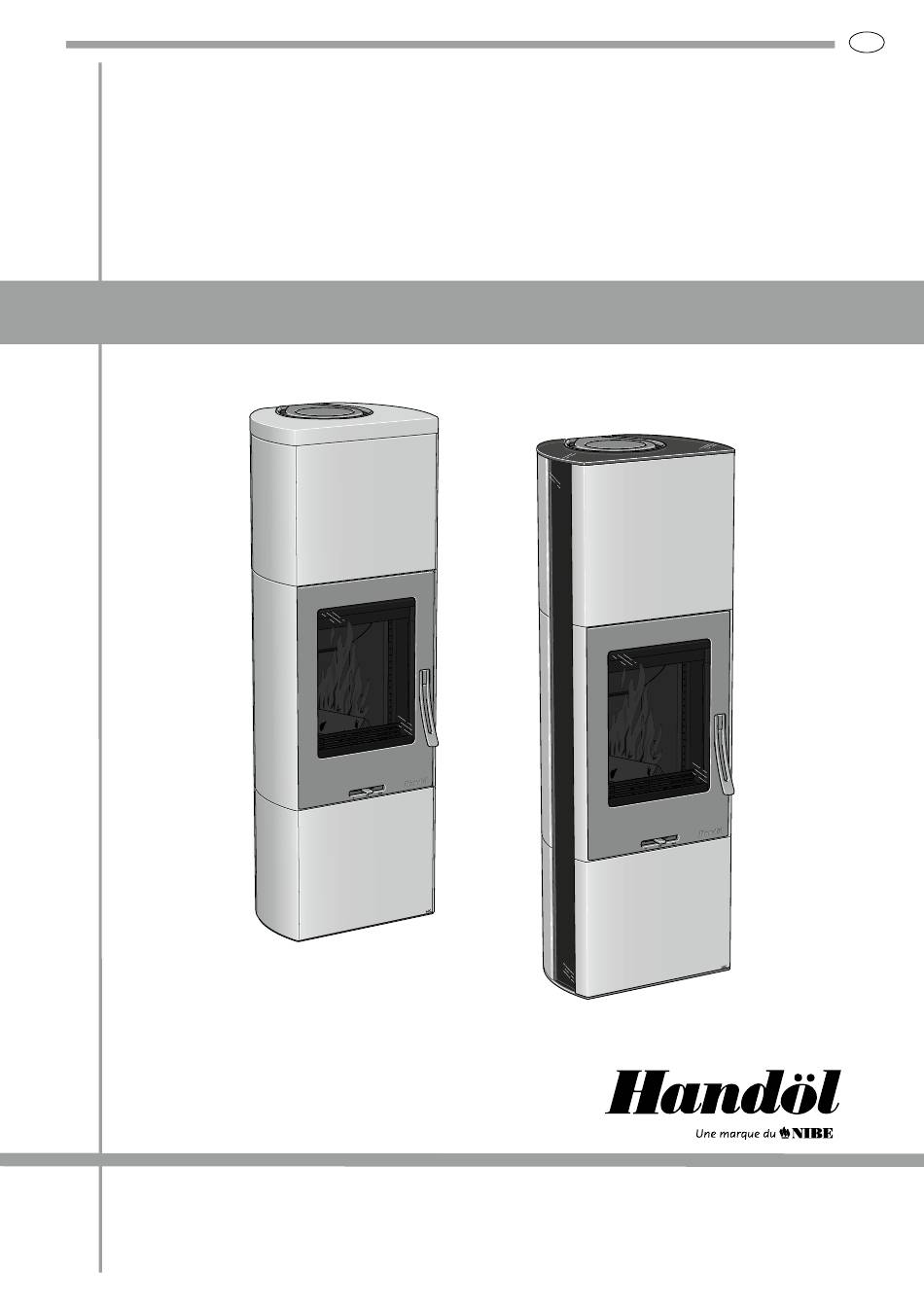

- Page 1 notice D’INSTALLATION Une marque du 34T 35T...
- Page 2 Follow the user’s instructions and use only recomended fuel Follow the user’s instructions and use only recomended fuel Cygne nordique. NIBE AB Box 134 SE-285 23 MARKARYD SWEDEN NIBE AB Box 134 SE-285 23 MARKARYD SWEDEN Premier fabricant suédois de poêles à bois, Nibe Brasvärme REMARQUE : Signalez toute nouvelle installation aux ne ménage pas d’efforts en vue...
- Page 3 CHER PROPRIÉTAIRE DE POÊLE HANDÖL ! Bienvenue dans la famille Handöl. Nous espérons que votre poêle vous donnera entière satisfaction. Votre choix témoigne d’un grand souci de la qualité et de l’esthétique. Votre nouveau poêle Handöl est doté d’un design intemporel qui sera apprécié pendant toute sa longue durée de vie. C’est aussi un mode de chauffage efficace et respectueux de l’environnement. Avant de procéder à son installation, veuillez lire attentivement les instructions fournies. Veuillez également lire préalablement le document relatif à la première flambée et à l’utilisation du poêle. SOMMAIRE AVERTISSEMENT ! Généralités Lorsque le feu brûle, certaines surfaces du poêle deviennent très chaudes et peuvent Distances d’installation par rapport provoquer des brûlures. Une importante quantité...
- Page 4 à suie doivent être aisément accessibles. Habillage du foyer Eldstadsbeklädnad Grille de retenue Brasbegränsare Cendrier Asklåda Rosterreglage Réglage de grille Förbränningsluftsreglage Réglage de l’air de combustion HANDÖL Plaque signalétique HANDÖL Type: 50-series Production no. 7090300236 NIBE AB SE-85 21 Markaryd Sweden...
- Page 5 Distances d’installation par rapport aux murs et au plafond H34T Installer le poêle sur une plaque de sol et Pour un raccordement de la gaine vérifier que les distances d’installation d’évacuation par le haut du poêle, mentionnées dans les schémas sont voir les instructions d’installation Plafond inflammable respectées. Prévoir une distance minimale correspondantes. Respecter les de 1 mètre entre l’ouverture du poêle et les distances de sécurité applicables éléments inflammables du bâtiment ou du aux gaines en acier par rapport aux...
- Page 6 Distances d’installation par rapport aux murs et au plafond H35T Installer le poêle sur une plaque de sol et Pour un raccordement de la gaine vérifier que les distances d’installation d’évacuation par le haut du poêle, mentionnées dans les schémas sont voir les instructions d’installation Plafond inflammable respectées. Prévoir une distance minimale correspondantes. Respecter les de 1 mètre entre l’ouverture du poêle et les distances de sécurité applicables éléments inflammables du bâtiment ou du aux gaines en acier par rapport aux...
- Page 7 Arrivée d’air L’air de combustion peut venir directement par une gaine connectée à l’extérieur. Il peut également venir de manière indirecte via un évent pratiqué dans le mur extérieur de la pièce où est installé le poêle. La combustion consomme environ 25 m d’air par heure. Ci-contre, à droite, quelques exemples d’installation. Le diamètre extérieur du manchon de raccordement au poêle est de Ø 64 mm. Dans les zones chaudes, la gaine doit être calorifugée à l’aide de 30 mm de laine minérale recouverte d’un pare-vapeur (en plastique).
- Page 8 Déballage Le poêle est boulonné à l’aide de quatre équerres de fixation. Desserrer les vis et retirer les équerres. Avant d’utiliser le poêle pour la première fois, l’installation devra être inspectée par un ramoneur habilité. Lire attentivement les « Instructions d’allumage et le mode d’emploi » du Handöl série 30 avant d’allumer le poêle. Démontage des éléments libres Ramonage Le déflecteur de fumée doit être déposé pour le ramonage.
- Page 9 Porte à fermeture automatique Le poêle est doté d’un ressort assurant la fermeture automatique de la porte du foyer. Ce ressort se trouve au-dessus de la protection contre le rayonnement. La force de fermeture de la porte se règle en déplaçant le ressort entre les trois crochets réalisés dans le bras de levier. L’inclinaison du poêle influe également sur la force de fermeture du ressort. Si la force du ressort semble faible, bien que le ressort ait été fixé sur le dernier crochet du bras de levier, il convient de vérifier l’angle d’inclinaison du poêle.
- Page 10 Raccordement à la cheminée Pour l’installation de la cheminée, nous recommandons de consulter les instructions d’installation de cette dernière. Les méthodes de raccordement à la cheminée sont décrites ci-après. À la livraison, le poêle est préparé pour être raccordé par le haut. Lorsque le poêle est raccordé par l’arrière, il suffit d’intervertir le manchon et le couvercle. Raccordement par le haut Lors de raccordement à la cheminée par le haut, tout le parement devra être monté avant le montage de la cheminée. Le montage du parement pour chaque...
- Page 11 Raccordement à la cheminée Raccordement par l’arrière à une cheminée de maçonnerie Repérez l’endroit où sera percé le mur pour installer la gaine. Vérifiez que la hauteur de raccordement dans le corps de cheminée correspond à la hauteur de sortie de la gaine dans le poêle. Pratiquez un trou d’environ 180 mm de Cimentez ensuite le raccord mural Laissez sécher le mortier avant de diamètre. à l’aide de mortier réfractaire (non raccorder le poêle à la cheminée. fourni). Calfater la gaine et le Monter la plaque arrière et Retirer au marteau le positionner le raccord sur le connecteur dans le mur à...
- Page 12 Montage du parement Handöl 34T 403967 403957 • Sortir le lot de parement, la grille et la la partie supérieure de leur emballage. 403970 • Lire tout le chapitre concernant le montage du parement. S’assurer à la livraison que toutes les pièces ont été livrées et qu’elles sont intactes. 403966 Manipuler les éléments avec précaution. 403958 • Placer le poêle sur la plaque de sol et vérifier les distances d’installation. 403969 403965 403956 403968 Placer la plaque de fond sur le sol selon les cotes Le numéro des pierres est indiqué dans la figure. Nous d’installation. Vérifier qu’elle est bien horizontale, utiliser recommandons que les pierres soient montées dans...
- Page 13 Serrer 4 vis M6x20 de quelques tours dans le cadre Guider les tenons des profilés latéraux arrière dans la supérieur et positionner ce dernier pour que les vis plaque de fond et les accrocher dans le cadre supérieur. correspondent aux rainures. Guider les tenons des profilés latéraux avant dans la Monter la plaque arrière en l’accrochant dans les plaque de fond et les accrocher dans le cadre supérieur. trous des profilés latéraux. Si le poêle est raccordé par Serrer les vis du cadre supérieur. l’arrière, effectuer cette opération maintenant.
- Page 14 3 mm Accrocher la pierre latérale arrière à l’aide des trous de Serrer 2 vis de scellement dans les pierres latérales suspension dans les profilés latéraux. avant. Laisser environ 3 mm entre la pierre et la tête de vis. Accrocher la pierre latéral avant dans les trous de suspension et serrer les vis de scellement. 3 mm Poser la rangée de pierres médiane en les accrochant aux Monter les pierres latérales supérieures de la même profilés latéraux. manière que les pierres latérales intérieures.
- Page 15 3 mm Insérer 4 vis dans la pierre frontale supérieure. Laisser 3 Monter les équerres de réglage sur les vis de scellement mm entre la pierre et la tête de vis. supérieures. Ajuster la pierre pour qu’elle s’aligne avec Accrocher la pierre frontale dans les trous de le bord supérieur des pierres latérales. Serrer les 4 vis suspension. de scellement. Important Si un ventilateur est prévu, veiller à l'installer Vous reporter à la page 94 pour le montage du avant de monter la pierre frontale inférieure. réservoir de chaleur. Monter la plaque de fixation sur le bord supérieur de la Monter la plaque supérieure sur les cônes en silicone ;...
- Page 16 Montage du parement Handöl 35T 403967 403957 • Sortir le lot de parement, la grille et la la partie supérieure de leur emballage. 403970 • Lire tout le chapitre concernant le montage du parement. S’assurer à la livraison que toutes les pièces ont été livrées et qu’elles sont intactes. Manipuler les 403966 éléments avec précaution. 403958 • Sur le modèle Handöl 35T, les vitres devront être nettoyées sur le poêle et sur le parement, avant le 403969 montage. • Placer le poêle sur la plaque de sol et vérifier les distances d’installation. 403965 403956 403968 Placer la plaque de fond sur le sol selon les cotes Le numéro des pierres est indiqué dans la figure. Nous d’installation. Vérifier qu’elle est bien horizontale, utiliser recommandons que les pierres soient montées dans...
- Page 17 Serrer 4 vis M6x20 de quelques tours dans le cadre Guider les tenons des profilés latéraux arrière dans la supérieur et positionner ce dernier pour que les vis plaque de fond et les accrocher dans le cadre supérieur. correspondent aux rainures. Guider les tenons des profilés latéraux avant dans la Monter la plaque arrière en l’accrochant dans les plaque de fond et les accrocher dans le cadre supérieur. trous des profilés latéraux. Si le poêle est raccordé par Serrer les vis du cadre supérieur. l’arrière, effectuer cette opération maintenant.
- Page 18 Important Si un ventilateur est prévu, veiller à l'installer avant de monter la pierre frontale inférieure. 3 mm Serrer la pierre frontale inférieure avec les 4 vis de Monter 2 vis M6x8 dans les filetages de l’insert des scellement. pierres latérales avant. Accrocher les pierres latérales avant à l’aide des trous de suspension dans les profilés latéraux. Serrer les vis délicatement. Placer la pierre frontale supérieure au-dessus des pierres latérales avant. Serrer les 4 vis de scellement.
- Page 19 Accrocher la pierre arrière à l’aide des trous de Accrocher les pierres latérales en place. suspension dans les profilés latéraux. Soulever le cache au-dessus de la rangée de pierres Monter les panneaux en verre de la même manière que inférieure. Insérer la bride du cache dans la rainure les caches. de la pierre ollaire. Les rainures d’aération doivent à présent être orientées vers les pierres frontales. Glisser le cache vers le bas dans les rainures de la plaque de fond.
- Page 20 Monter en pressant les boutons de la pierre médiane Pousser la pierre médiane avant au-dessus de la vitre et arrière dans les trous de suspension. du cache. Accrocher ensuite les boutons dans les trous de suspension. Accrocher la pierre arrière en place. Pousser les pierres latérales au-dessus de la vitre et du cache. Accrocher ensuite les boutons dans les trous de suspension.
- Page 21 Monter la plaque supérieure sur les cônes en silicone. Poser ensuite la plaque supérieure en verre/la pierre ollaire supérieure, la grille et le couvercle.
- Page 22 Montage des accessoires · Réservoir de chaleur Réservoir de chaleur sur dessus en verre Poser la plaque support des pierres au-dessus de la Poser les pierres du réservoir de chaleur sur la plaque plaque inférieure. support. Poser le clapet d’air chaud sur les cônes en silicone. Poser ensuite la plaque en verre, la grille et le couvercle.
- Page 23 Réservoir de chaleur sur dessus en pierre ollaire Poser la plaque support des pierres au-dessus de la Poser les pierres du réservoir de chaleur sur la plaque plaque inférieure. support. Découper le bord arrière du clapet à l’aide d’une pince Monter la plaque sur les cônes en silicone. Mettre en coupante. Séparer ensuite le clapet de la plaque sur le place la plaque supérieure en pierre ollaire et poser le bord avant. clapet dans la rainure de la pierre. Positionner la grille et le couvercle.
- Page 24 NIBE AB/NIBE BRASVÄRME · Box 134 · SE-285 23 Markaryd www.handol.eu Nibe Brasvärme reserves the right to change colours, materials, dimensions and models at any time without special notice. Your dealer can IAV EX 09021-1 811020 provide you with the latest information.
