FR
6.6.4 Raccordement d'une résistance d'ECS (E1)
La pompe à chaleur DUAL CLIMA R permet le branchement d'une résistance chauffante d'appoint
pour l'ECS (en option). La résistance doit être montée sur la prise prévue à cet effet sur le cumulus.
Grâce à cette résistance, il sera possible d'obtenir des températures de production d'eau chaude
sanitaire supérieures à 50ºC, qui sont celles nécessaires pour réaliser correctement la fonction anti-
légionellose.

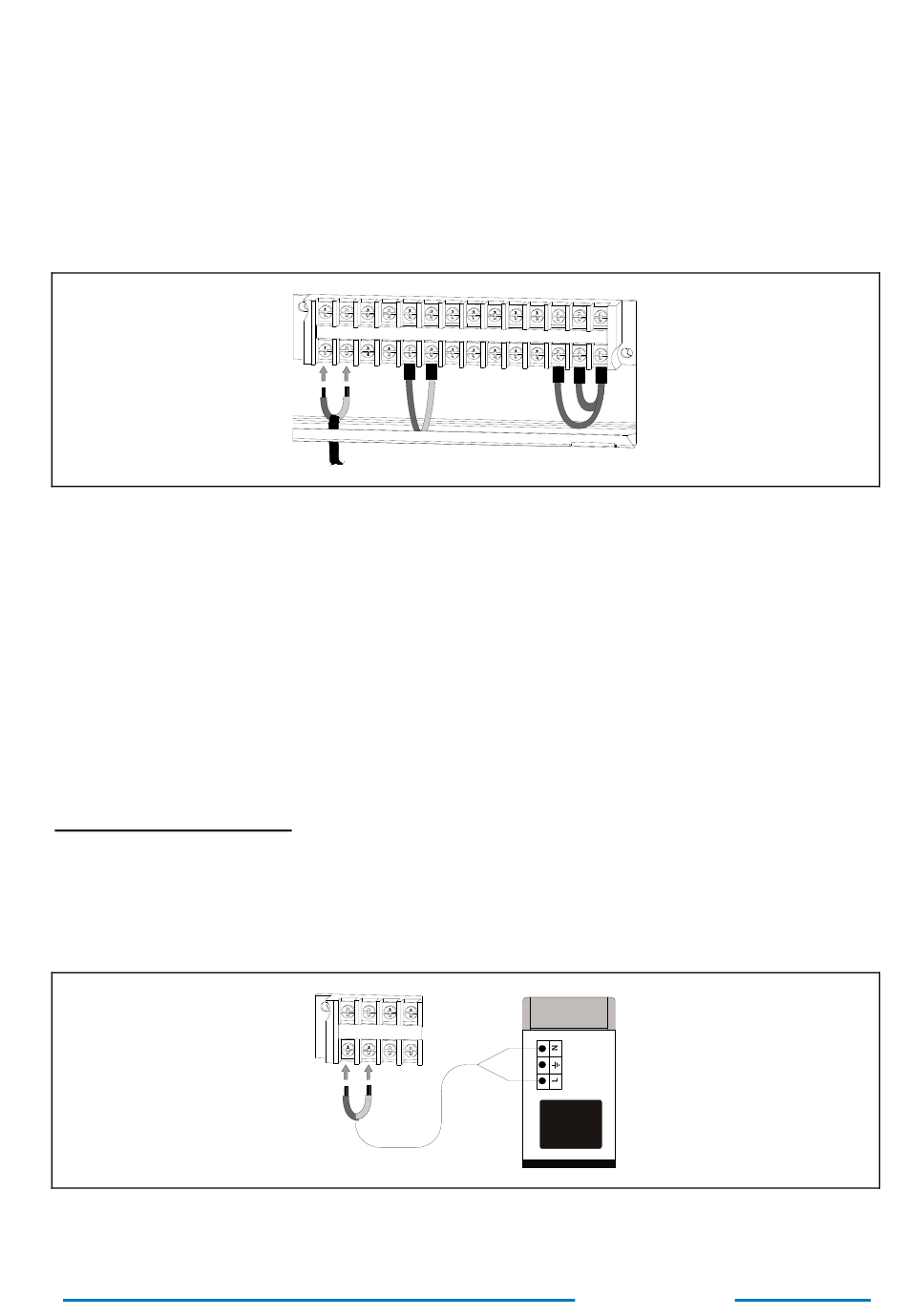

Le branchement électrique de la résistance s'effectue entre les bornes E1L et N (Neutre) de la réglette
de composants de la pompe à chaleur.
Le relais qui active la résistance offrant une capacité maximale de 20 A de consommation, pour
connecter des résistances supérieures à 4500 W, il est nécessaire d'intercaler un contacteur entre les
bornes de la réglette et la résistance.
Comme alternative à la résistance chauffante, la pompe à chaleur DUAL CLIMA R permet de brancher
une source d'énergie conventionnelle comme, par exemple, une chaudière au fioul, gaz, électrique,
biomasse, etc. Pour ce faire, le préparateur devra être muni d'un serpentin d'appoint et/ou d'un système
d'échange intermédiaire permettant le raccordement hydraulique de cette source d'énergie auxiliaire.
Pour réaliser le branchement électrique entre la source d'énergie d'appoint et la pompe à chaleur, les
mêmes bornes E1L et N (Neutre) décrites précédemment seront utilisées. En fonction des
caractéristiques de l'installation et du type de chaudière d'appoint, le branchement électrique peut être
effectué de deux façons différentes:
Connexion sous tension
Dans ce type de branchement, la sortie sous tension du relais E1 (230 V~ ; 20A maximum) est mise à
profit pour activer directement la source d'énergie (allumer la chaudière, activer une pompe de
circulation d'appoint, etc.). Pour ce faire, les bornes E1L et N de la pompe à chaleur devront être
branchées à l'entrée d'alimentation électrique de la chaudière et/ou aux composants de l'installation
d'appoint que l'on souhaite activer.
NOTE: Au moment de brancher la source d'énergie auxiliaire, la capacité maximale du
relais E1, de 20 A, devra être prise en considération.
28
E1L
N
E2L N C4L N C6L L G2S G3S
E1L
N
E2L N
N
C
H COM
DUAL CLIMA R
