3118 Convertisseur / duplicateur isolé bipolaire

Alimentation flexible

Les spécifications techniques précisent la puissance maximale requise à des valeurs nominales de fonctionnement, p. ex. tension

d'alimentation 24 V, température ambiante 60°C, charge 600 Ω et sortie courant 20 mA. Des fusibles de protection externes peuvent

être requis en fonction de la source d'alimentation sélectionnée. Les classes des fusibles de protection sont spécifiées ci-dessous.

Solution rail DIN – montage en cascade :

Les unités peuvent être utilisées avec une tension

de 24 Vcc ±30 % par câblage direct et une boucle

entre les modules.

Protection par fusible : 2,5 A

Protection par fusible : 0,4 A

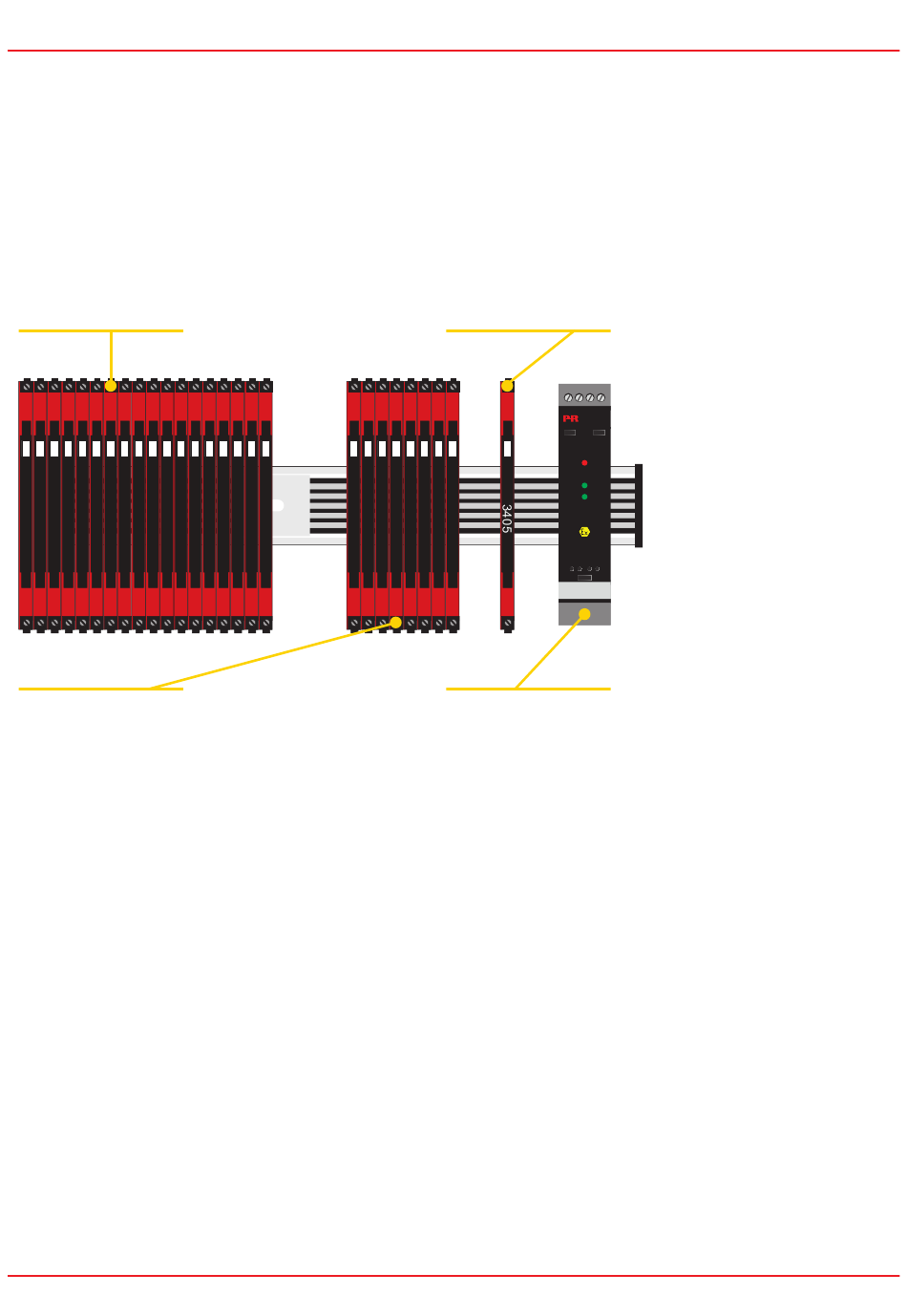

Rail d'alimentation solution 1

Autrement, il suffit de raccorder le 24 Vcc sur l'un des

modules 3000 indifféremment et tous les appareils

seront alimentés par le rail.

Note

Les appareils de type 3xxx-N ne disposent pas de connecteurs de rail d'alimentation et peuvent uniquement être alimentés par câblage

direct sur chaque dispositif.

Spécifications du fusible

Le fusible de 2,5 A doit fondre après pas plus de 120 secondes à 6,4 A.

Rail d'alimentation solution 2 :

Le PR 3405 permet d'apporter la tension 24 Vcc /

2,5 A nécessaire pour alimenter le rail.

Protection par fusible : 2,5 A

POWER

CONTROL

UNIT

41 42 43 44

Protection par fusible : montée dans le 9410

Rail d'alimentation solution 3 :

Le contrôleur d'alimentation PR 9410 fournit 96 W au

rail. Alimentation redondante possible.

3118V104-FR

9410

alarm

supply

backup
